GE FANUC IC693MDL632, positivo de uma C.C. de 125 volts/módulo de entrada lógica negativa
Detalhes do produto:
| Lugar de origem: | EUA |
| Marca: | GE |
| Número do modelo: | IC693MDL632 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Novo na caixa original |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Marca: | GE Fanuc | Modelo: | IC693MDL632 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo de produto: | MÓDULO ENTRADO |
| lógica: | Positivo/negativo | Tensão nominal: | 125 volts de C.C. |
| Faixa de tensão de entrada: | 0 a 150 volts de C.C. | Entradas: | 8 |
| Isolamento entre o lado do campo e o lado da lógica: | 1500 volts | Garantia: | 1 ano |
| Destacar: | Módulo de entrada da lógica 24VDC negativa,Módulo de entrada positivo da lógica 24VDC,módulo de saída da lógica 2A negativa |
||
Descrição de produto
GE FANUC IC693MDL632, 125 Volt DC Modulo de entrada de lógica positiva/negativa
Descrição do produto
O GE Fanuc IC693MDL632 é um módulo de entrada de lógica positiva/negativa de 125 volts DC.Este módulo tem 8 pontos de entrada separados, divididos uniformemente entre dois grupos isolados.Os bens comuns não estão ligados ou unidos dentro do corpo do módulo.
Os operadores podem usar este módulo com um PLC da série 90-30. Isto é feito instalando-o em um slot de I/O de uma placa base de 5 ou 10 slots.
Para operar dispositivos de campo, o operador deve fornecer energia para eles. Primeiro, o dispositivo de entrada deve ser conectado. Isso é feito entre a entrada do módulo e o barramento de energia.Há uma ampla gama de dispositivos de entrada que são compatíveis com as características de entradaInclui, entre outros, os interruptores de proximidade electrónicos, os botões de pressão e os interruptores de limite.
O módulo IC693MDL632 pode ter características lógicas positivas ou negativas.Isto é por projeto. Ele pode afundar corrente para o usuário comum ou negativo de energia do autocarro do dispositivo de entrada ∞ lógica positiva.O módulo pode fornecer corrente do dispositivo de entrada e enviá-la para o usuário comum ou de potência positiva de autocarro.

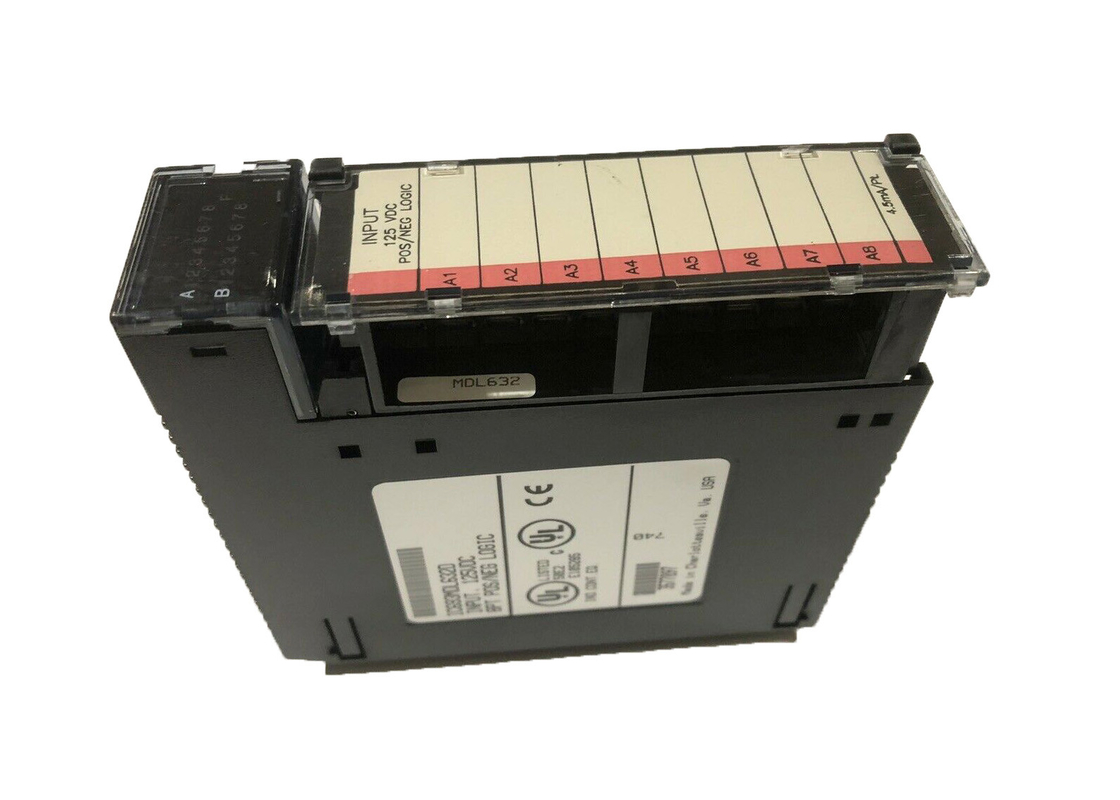

Na parte superior do módulo, os utilizadores encontrarão o bloco LED.Existem duas linhas horizontais de indicadores. Como este módulo tem apenas 8 pontos, ele usa apenas a linha superior pontos 1 a 8. Estes mostram o estado de ligação/desligação de cada ponto.

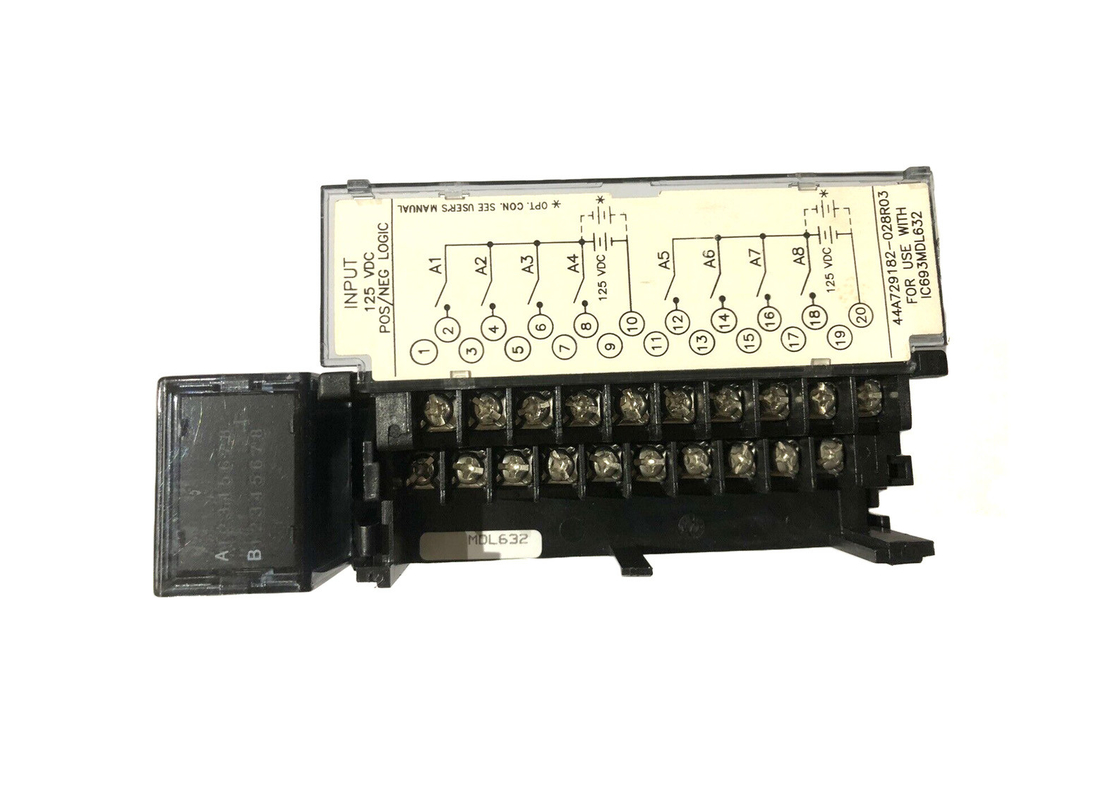

Há uma porta com dobradiças neste módulo e uma inserção está entre as superfícies interna e externa da porta.A superfície da inserção que está voltada para o interior do módulo tem informações sobre a fiação do circuitoAlém disso, as informações de identificação do circuito podem ser gravadas na superfície exterior.

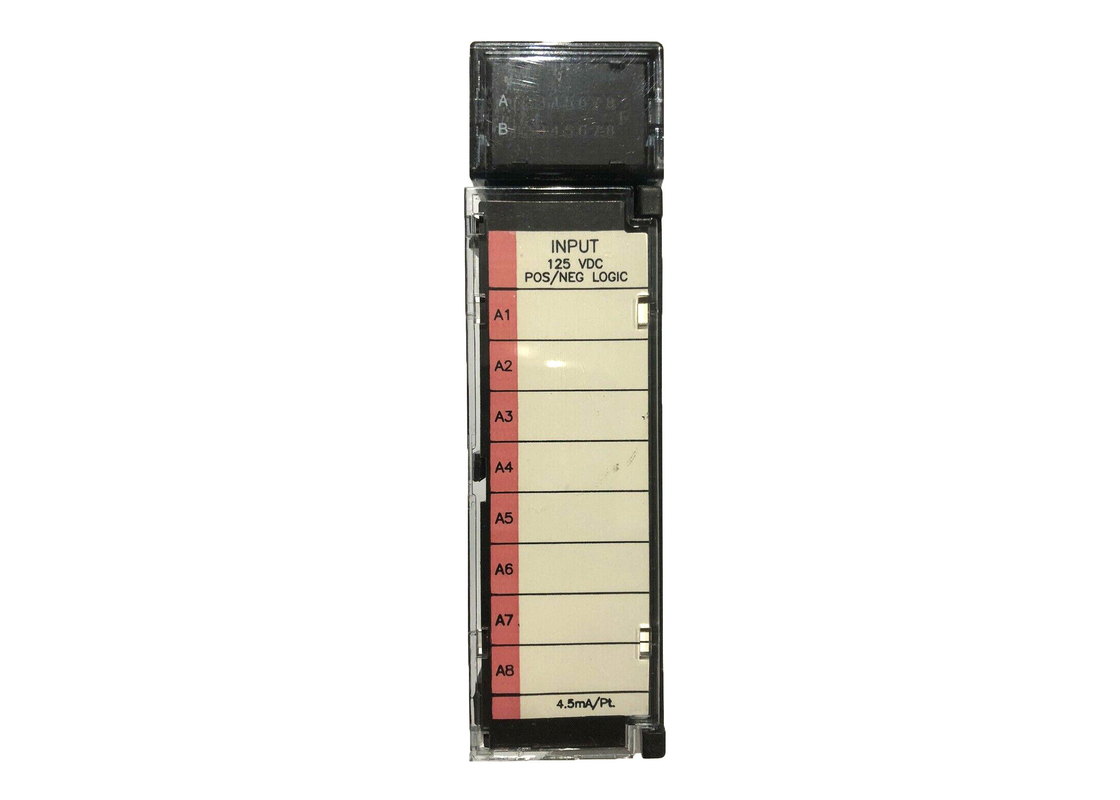

No extremo externo esquerdo da inserção, os usuários podem ver que é vermelho.É um módulo de alta tensão.
Especificações técnicas
| Voltagem nominal: | 125 volts DC |
| # das entradas: | 8 |
| Frequência: | n/a |
| Corrente de entrada | 4.5 mA |
| Isolamento: | 1500 volts entre o lado do campo e o lado lógico |
| Potência de corrente contínua: | - Sim, sim. |
Informações técnicas
| Voltagem nominal | 125 volts DC (Lógica Positiva ou Negativa) |
| Faixa de tensão de entrada | 0 a + 150 volts DC |
| Input por módulot | 8 (dois grupos de quatro entradas) |
| Isolamento | 1500 volts entre o lado do campo e o lado lógico |
| 500 volts entre grupos | |
| Corrente de entrada | 4.5 mA típico |
| Características de entrada | |
| Voltagem em estado activo | 90 a 150 volts DC |
| Voltagem fora de estado | 0 a 30 volts DC |
| Corrente em estado activo | 3.1 mA |
| Corrente fora de estado | 1.1 mA no máximo |
| Tempo de resposta | 7 ms típico |
| Tempo de resposta desligado | 7 ms típico |
| Consumo interno de energia | 40 mA a partir do autocarro de 5 volts no plano de fundo |
| 36 mA (típico) da fonte de entrada do utilizador (todas as entradas) | |
| O) |
