GE FANUC IC693MDL645, Módulo de Entrada de Lógica Positiva/Negativa de 24 volts DC

Descrição do Produto

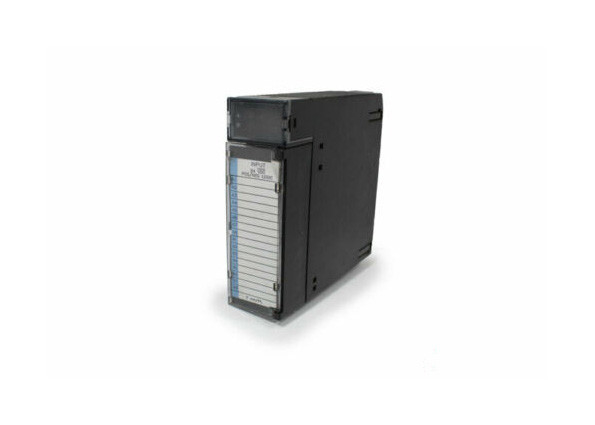

O IC693MDL645 é uma entrada de lógica positiva/negativa de 24 volts DC pertencente à Série 90-30 de Controladores Lógicos Programáveis. Ele pode ser instalado em qualquer sistema PLC da Série 90-30 que tenha uma placa base de 5 ou 10 slots. Este módulo de entrada possui características de lógica positiva e negativa. Possui 16 pontos de entrada por grupo. Ele utiliza um terminal de alimentação comum. O usuário tem duas opções para alimentar dispositivos de campo; fornecer a energia diretamente ou usar uma fonte +24BDC compatível.

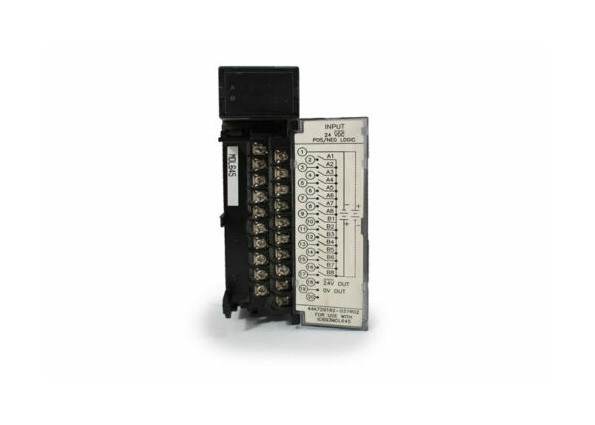

As características de lógica dupla do módulo IC693MDL645 o tornam ideal em aplicações que exigem chaves de proximidade eletrônicas, chaves de limite e botões. É importante notar que as informações de fiação e identificação de corrente estão localizadas em uma inserção. Esta inserção está localizada entre a superfície interna e externa da porta articulada. As informações de fiação estão localizadas na lateral da inserção voltada para fora. A identificação da corrente está localizada na parte interna da inserção, por isso é necessário abrir a porta articulada para revisar esta informação. Este módulo é classificado como baixa tensão, razão pela qual a borda externa da inserção foi codificada por cores em azul.

Situadas na parte superior do módulo estão duas fileiras horizontais, cada fileira com oito LEDs verdes. Os LEDs que correspondem aos pontos de entrada da primeira fileira, de 1 a 8, são rotulados de A1 a A8, enquanto os da segunda fileira, que correspondem aos pontos de entrada de 9 a 16, são rotulados de B1 a B8. Esses LEDs servem para indicar o status “ligado” ou “desligado” de cada ponto de entrada.

Este módulo de entrada de lógica positiva/negativa de 24 volts DC tem uma tensão nominal de 24 volts com uma faixa de tensão de entrada DC de 0 a +30 volts DC. O isolamento é de 1500 volts entre o lado do campo e o lado lógico. A corrente de entrada na tensão nominal é tipicamente 7 mA. Para suas características de entrada: a tensão no estado ligado é de 11,5 a 30 volts DC, enquanto a tensão no estado desligado é de 0 a ±5 volts DC. A corrente no estado ligado é de 3,2 mA no mínimo e a corrente no estado desligado é de 1,1 mA no máximo. O tempo de resposta ligado e desligado é tipicamente 7 ms para cada um. O consumo de energia a 5V é de 80 mA (quando todas as entradas estão ligadas) de um barramento de 5 volts no backplane. O consumo de energia a 24V é de 125 mA do barramento do backplane isolado de 24 volts ou da alimentação fornecida pelo usuário.

Especificações Técnicas

Informações Técnicas

Tensão Nominal 24 volts DC
Faixa de Tensão de Entrada 0 a +30 volts DC
Entradas por Módulo 16 (um grupo com um único comum)
Isolamento 1500 volts entre o lado do campo e o lado lógico
Corrente de Entrada 7 mA (típico) na tensão nominal
Características de Entrada
Tensão no Estado Ligado 11,5 a 30 volts DC
Tensão no Estado Desligado 0 a +5 volts DC
Corrente no Estado Ligado 3,2 mA mínimo
Corrente no Estado Desligado 1,1 mA máximo
Tempo de Resposta Ligado 7 ms típico
Tempo de Resposta Desligado 7 ms típico
Consumo de Energia: 5V 80 mA (todas as entradas ligadas) do barramento de 5 volts no backplane
Consumo de Energia: 24V 125 mA do barramento do backplane isolado de 24 volts ou
da alimentação fornecida pelo usuário
