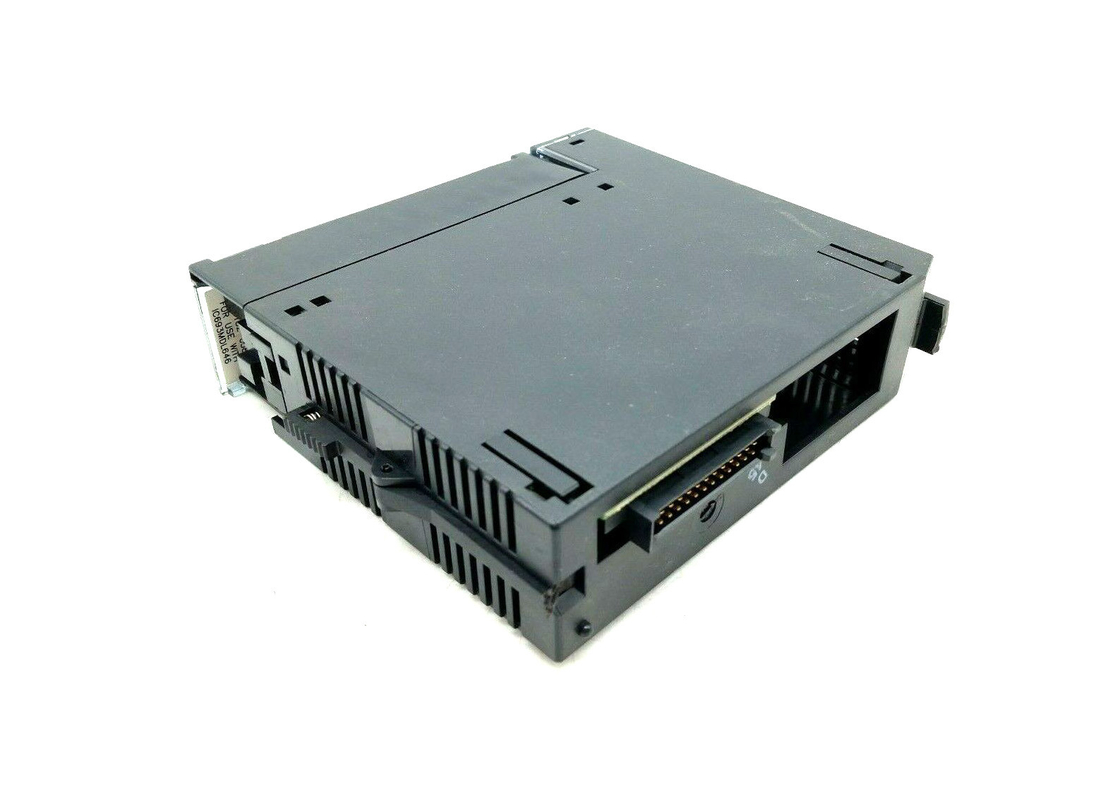

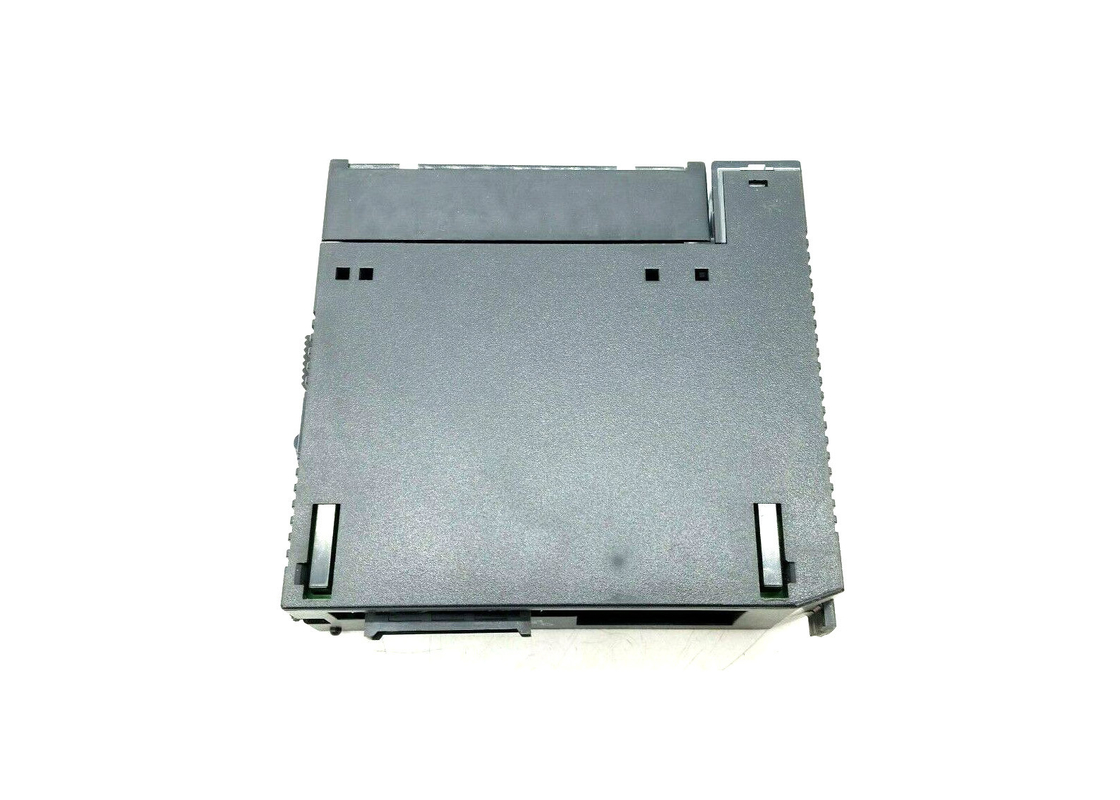

GE FANUC IC693MDL646, positivo da C.C. 24-Volt/módulo de entrada lógica negativa

GE FANUC IC693MDL646, positivo da C.C. 24-Volt/módulo de entrada lógica negativa

Descrição do produto

O módulo IC693MDL646 é uns 24 módulos de entrada do positivo da C.C. do volt/lógica negativa para as 90-30 séries de controladores programáveis da lógica. Vem compontosde 16entradaemumgrupoquecompartilhade umterminalcomumdaentradadepoder. O IC693MDL646 é projetado ter características da lógica positiva ou da lógica negativa. As características entradas fazem compatível com um vasto leque do usuário forneceram dispositivos de entrada tais como interruptores de limite, teclas assim como interruptores de proximidade. O poder correr os dispositivos do campo é fornecido normalmente pelo usuário ou por uma fonte isolada de +24VDC na fonte de alimentação.

Na parte superior do módulo, um pode encontrar os indicadores do diodo emissor de luz que indicam o estado DE LIGAR/DESLIGAR de cada ponto. O bloco do diodo emissor de luz é dividido em 2 fileiras horizontais com os 8 diodos emissores de luz verdes em cada fileira. A fileira superior é etiquetada do A1 ao A8 (ponto 1 8) e da parte inferior do B1 ao B8 (ponto 9 16). Há uma inserção que vá entre a superfície interna e exterior da porta articulada. Para o interior, se encontrará o diagrama prendendo, e a identificação de circuito é ficada situada na superfície exterior. A borda esquerda exterior da inserção é azul cor-codificado para mostrar um módulo de baixa voltagem. Este módulo pode ser instalado em todo o entalhe do I/O em um sistema do PLC da série 90-30. Outras especificações incluem uma escala de tensão de entrada de uma corrente de 0 a 30 VDC e de entrada de 7 miliampères. A tensão do em-estado está entre 11,5 a 30 V e tensão 0 do em-estado - C.C. de +5V. a avaliação atual do Em-estado é máximo do mínimo 3.2mA e do fora-estado 1.1mA.

Sobre IC693MDL646

O módulo IC693MDL646 é GE Fanuc 24 volts de módulo da C.C. classificado sob a série 90-30 dos controladores programáveis da lógica de GE. O módulo da C.C. de 16 pontos caracteriza uma construção simplificada para a pesquisa de defeitos e a instalação fáceis. O módulo IC693MDL646 apoia PDA portátil com o software da lógica da edição da máquina de CIMPLICITY que permite que os usuários conectem com o controlador do PLC. Este colaborador PDA da lógica assegura a facilidade da monitoração ou dos dados que mudam, e a capacidade ver os diagnósticos. A unidade vem com a função de ligar/desligar da força e pode ser configurada com um processo simples de usar da instalação da máquina que salvar a produtividade do tempo e dos aumentos. O módulo IC693MDL646 é construído para assegurar o elevado desempenho para várias aplicações pontos a ponto através da unidade de controle integrada do movimento.

A potência de processamento volts módulos da C.C. de GE Fanuc a série de 90-30 IC693MDL646 os 24 é fácil de ajustar e esta faz fácil ajustar. O módulo de GE IC693MDL646 pode criar um sistema poderoso sem a necessidade de mudar o software de aplicação. Usando uma comunicação dos ethernet, o módulo IC693MDL646 fornece uma relação do tempo real entre vários sistemas industriais e partes diferentes do assoalho da fábrica. Isto garante que os usuários experimentarão a monitoração de tempo real e a facilidade do controle. O módulo IC693MDL646 usa o processador central Ethernet-permitido e apoia o uso de um módulo dos ethernet montado à cremalheira. O módulo IC693MDL646 é construído para assegurar-se de que esteja para fora entre vários dispositivos de controle pequenos e ofereça opções da redundância. Consequentemente, o módulo IC693MDL646 é uma solução industrial eficaz na redução de custos que seja construída para assegurar a eficiência.

Especificações técnicas

Informação técnica

Tensão avaliado 24 volts de C.C.
A tensão entrada varia 0 a +30 volts de C.C.
Entradas pelo módulo 16 (um grupo com uma única terra comum)
Isolamento 1500 volts entre o lado do campo e o lado da lógica
7 miliampères atual entrado (típicos) na tensão avaliado
Características entradas
volts da C.C. da tensão 11,5 a 30 do Em-estado
volts da C.C. da tensão 0 a +5 do Fora-estado
corrente do Em-estado 3,2 mínimos do miliampère
máximo da corrente 1,1 miliampère do Fora-estado
Na Senhora do tempo de resposta 1 típica
Fora da Senhora do tempo de resposta 1 típica
Consumo de potência: 5V 80 miliampères (todas as entradas sobre) do ônibus de 5 volts na placa traseira
Consumo de potência: 24V 125 miliampères dos 24 ônibus isolado da placa traseira do volt ou
do usuário poder fornecido
