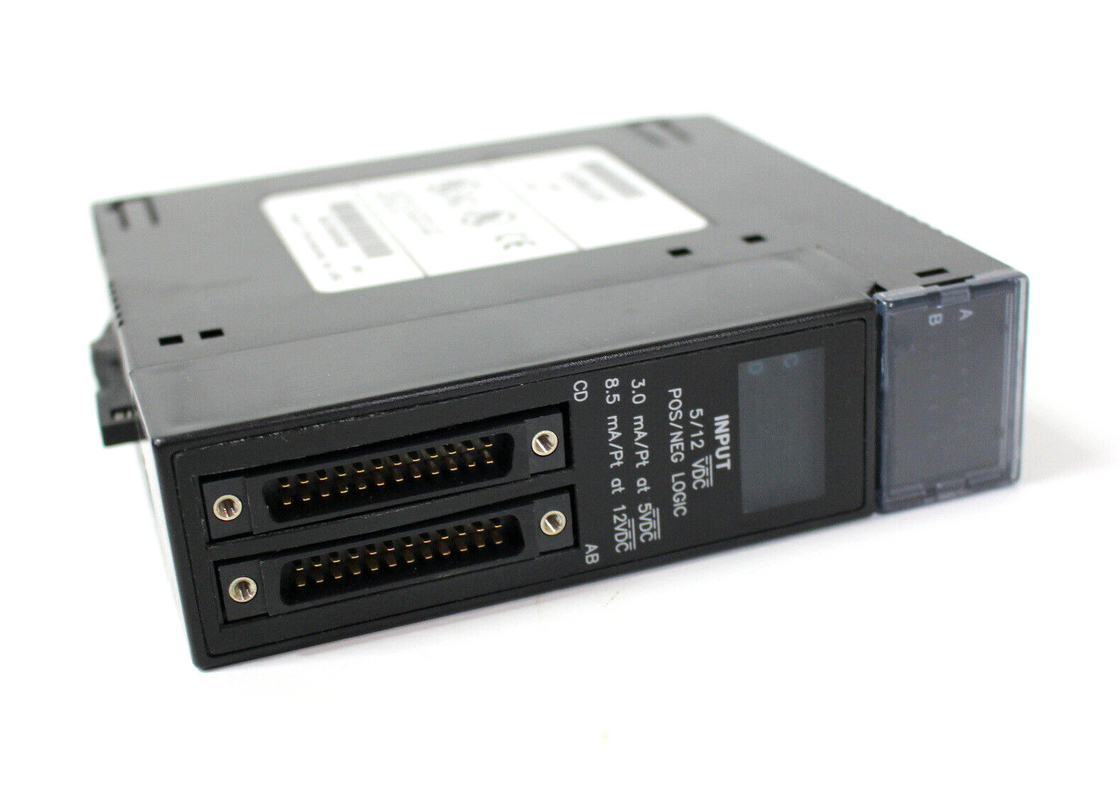

GE FANUC IC693MDL654, positivo de uma C.C. de 5/12 de volt (TTL)/módulo de entrada lógica negativa

GE FANUC IC693MDL654, positivo de uma C.C. de 5/12 de volt (TTL)/módulo de entrada lógica negativa

Descrição do produto

IC693MDL654 é de módulo de entrada do positivo de uma C.C. um de 5/12 volt (TTL)/lógica negativa para o controlador programável da lógica da série 90-30. Entrega 32 pontos discretos da entrada do ponto inicial da tensão de TTL que são agrupados em quatro grupos distintos, com cada grupo que tem um número total de oito pontos etiquetados (A1 - A8, B1 - B8, C1 - C8, e D1 - D8). As entradas trabalham na linha aproximadamente a 15V que tem entradas da lógica positiva ou negativa. A fonte de +5V é produzida no módulo e separada mais tarde da placa traseira do PLC. Se pode decidir pôr um pouco as entradas da fonte interna do que as pôr com um usuário externo emitiu a fonte. Isto pode ser tornado possível estabelecendo ligações em ponte nos pinos direitos no conector do I/O. Se esta fonte interna é usada para pôr as entradas, mais carga estará posta sobre a fonte de alimentação do +5V do PLC caso que uma fonte interna é utilizada para pôr as entradas. Os acopladores óticos encontraram no módulo oferecem e apoiam um isolamento da placa traseira de 1500 volts entre o lado do campo e o lado da lógica e de 250 volts entre as quatro classes. Além, nenhum diagnóstico de falhas é notado na fonte de alimentação. IC693MDL654 consome um poder interno de 195 miliampères do ônibus de +5V na placa traseira.

O módulo consiste nos indicadores do diodo emissor de luz alistados como; A1 - A8, B1 - B8, C1 - C8, D1 - D8 situado na parte superior do módulo. O indicador fornece o estado DE LIGAR/DESLIGAR de cada ponto da entrada. A corrente de entrada tem 3,0 miliampères (típico na corrente em 5 VDC) e 8,5 miliampères (típico na corrente em 12 VDC). IC693MDL654 é do projeto da entrada 32-point que usa 32 bocados de dados de entrada discretos de %I. Pode ser colocado em um porto do I/O em uma placa de base de 5 ou 10 entalhes em um sistema do PLC da série 90-30. Atual de um ponto da entrada conduz à lógica 1 dentro da tabela do estado da entrada. A tensão avaliado para IC693MDL654 é 5 a 12 volts lógica de C.C., positiva ou negativa quando as escalas de tensão entrada de 0 a 15 volts de relações da C.C. aos circuitos de entrada estiverem criadas dos dispositivos de entrada do usuário ao homem dois (pino-tipo) 24 conectores de pino (Fujitsu FCN-365P024-AU) colocados na parte dianteira do módulo. Esta relação colocou nas beiras dianteiras do ponto de vista entre a classe A e B.The outro nas beiras laterais esquerdas classificam C e D. Um cabo que tenha um conector fêmea em uma única extremidade com fios que seja descascada aumenta a fiação de campo para colocar dispositivos dos conectores dos módulos.

A automatização de GE Fanuc fabrica o módulo IC693MDL654 como um módulo de entrada e um membro da linha de produtos do PLC da série 90-30. Este módulo de entrada é projetado e pretendido cumprir as exigências para aplicações industriais flexíveis. Igualmente vem com arquitetura do controle que faz apropriado para várias aplicações tais como o transporte de materiais, o empacotamento de alta velocidade, e aplicações complexas do controle de movimento. O módulo de entrada de GE Fanuc IC693MDL654 fornece a flexibilidade de surpresa com seu projeto modular, e quando esta unidade é configurada corretamente, os operadores podem salvar em custos e em espaço da instalação. Apoia uma comunicação dos ethernet com que consegue a monitoração no tempo real. Ao instalar este módulo de entrada, os operadores podem começar com um processador central Ethernet-permitido ou o módulo cremalheira-montado dos ethernet. Este módulo de entrada tem o apoio para protocolos de aplicação do TCP/IP e do SRTP de Modbus, e vem com potência de processamento evolutiva que são comum são muitos processadores centrais em série 90-30 e que faz o melhoramento fácil.

O módulo de entrada da automatização IC693MDL654 de GE Fanuc igualmente usa sua potência de processamento evolutiva que ajuda a permitir o módulo de poder se operar a nível ótimo de desempenho segundo as exigências das aplicações industriais modernas. Este módulo de entrada tem uma característica incorporado do controle de movimento que ajude a se assegurar de que o módulo de entrada consiga o nível de desempenho que é exigido para as aplicações pontos a ponto. O módulo de entrada igualmente tem opções de relação do ônibus do campo que permite o controle distribuído. Os usuários têm opções de relação tais como o Profibus-DP, os ethernet EGD, ou a relação do gênio. Adicionalmente, este módulo vem com um programa do colaborador da lógica da edição da máquina de CIMPLICITY que facilite programando a unidade. As séries de GE Fanuc 90-30 módulos de entrada como este todos têm opções da redundância.

Especificações técnicas

Especificações técnicas para IC693MDL654
