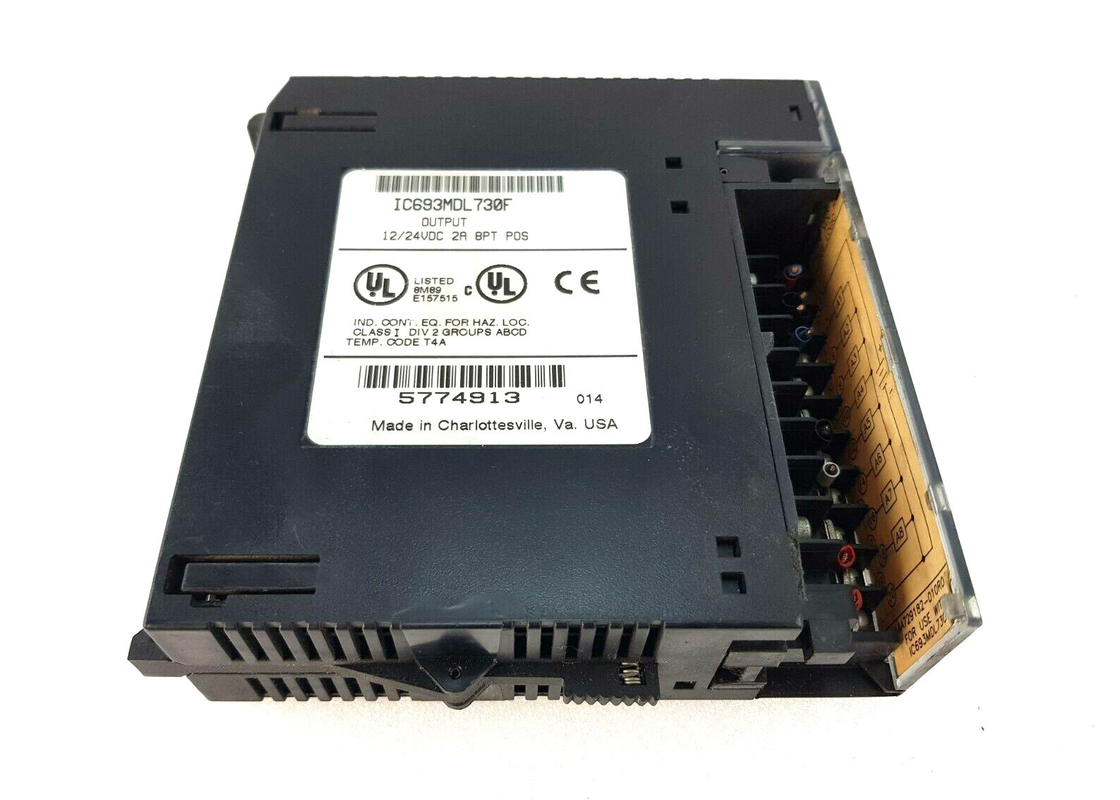

GE FANUC IC693MDL730 Módulo de Saída de Lógica Positiva de 2 Ampères e 12/24 Volts CC

Descrição do Produto

O GE Fanuc IC693MDL730 é um módulo de Saída de Lógica Positiva de 2 Ampères e 12/24 Volts CC. Este dispositivo foi projetado para funcionar com o Controlador Lógico Programável da Série 90-30. Ele fornece 8 pontos de saída em um único grupo, que compartilham um terminal de entrada de energia comum. O módulo possui características de lógica positiva. Isso é evidente no fato de que ele fornece corrente para as cargas, obtendo-a do barramento de energia positivo ou do comum do usuário. Usuários que desejam operar este módulo podem fazê-lo com uma variedade de dispositivos de saída, incluindo indicadores, solenoides e contatores de motor. O dispositivo de saída deve ser conectado entre a saída do módulo e o barramento de energia negativo. O usuário precisa configurar uma fonte de alimentação externa para fornecer a energia necessária para operar esses dispositivos de campo.

Na parte superior do módulo, há um bloco de LEDs com duas fileiras horizontais de LEDs verdes. Uma fileira é rotulada como A1 e a outra como B1. A primeira fileira é para os pontos de 1 a 8 e a segunda fileira é para os pontos de 9 a 16. Esses LEDs indicam o status LIGADO/DESLIGADO de cada ponto no módulo. Há também um LED vermelho, rotulado como "F". Ele está localizado entre as duas fileiras de LEDs verdes. Sempre que um fusível queimar, este LED vermelho acenderá. Este módulo possui dois fusíveis de 5 ampères. O primeiro fusível protege as saídas A1 a A4, enquanto o segundo fusível protege as saídas A5 a A8. Ambos os fusíveis estão conectados ao mesmo comum por meios elétricos.

O IC693MDL730 possui um inserto para ser colocado entre as superfícies da porta articulada. Esta porta deve ser fechada durante a operação. A superfície voltada para o interior do módulo contém informações sobre a fiação do circuito. Na superfície externa, informações de identificação do circuito podem ser registradas. Esta unidade é um módulo de baixa tensão, como indicado pela codificação de cores azul na borda externa esquerda do inserto. Para operá-lo com o sistema PLC Série 90-30, os usuários podem instalar o módulo em qualquer slot de E/S de uma placa base de 5 ou 10 slots.
