GE FANUC IC693MDL731, lógica negativa de uma C.C. de 12/24 de volt módulo de saída de 2 ampères

GE FANUC IC693MDL731, lógica negativa de uma C.C. de 12/24 de volt módulo de saída de 2 ampères

Descrição do produto

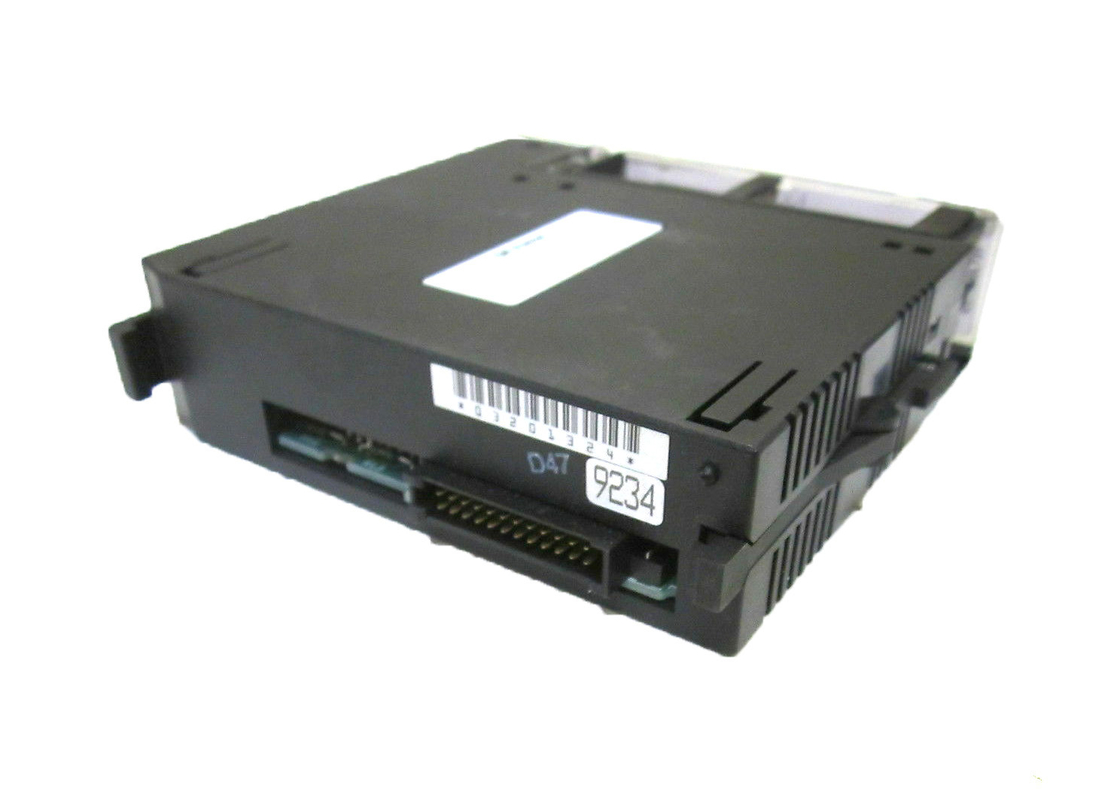

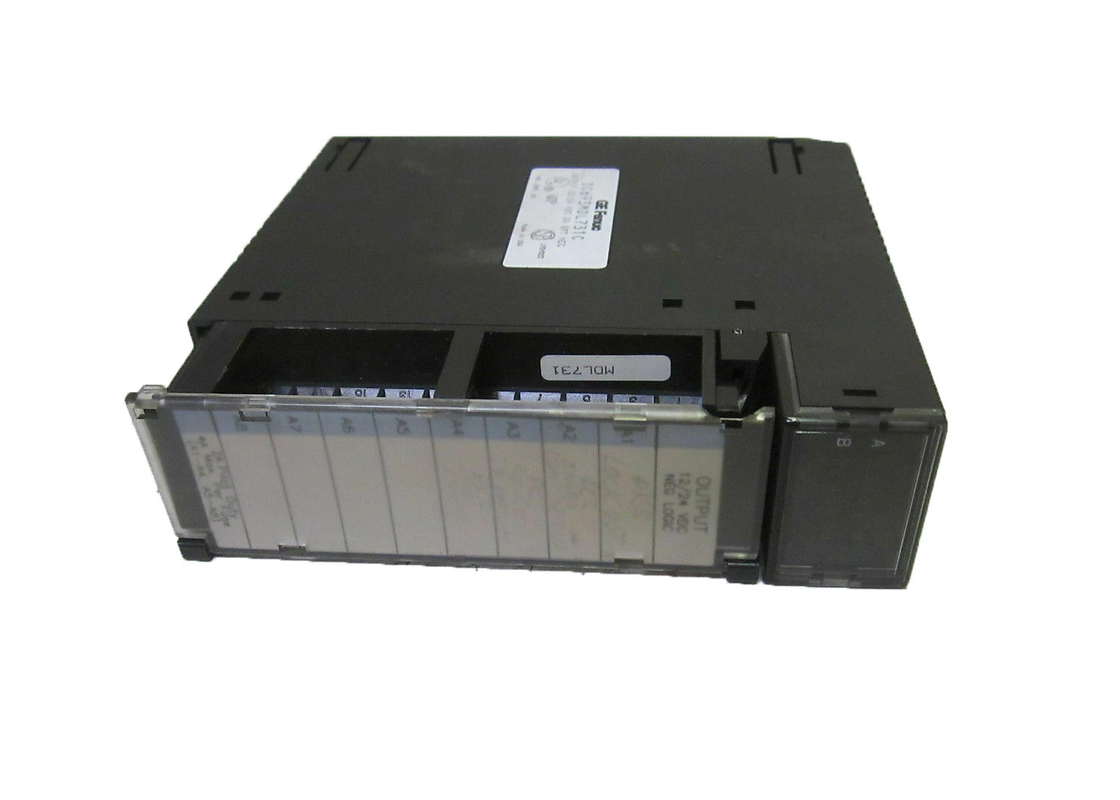

GE Fanuc IC693MDL731 é uma lógica negativa de uma C.C. de 12/24 de volt módulo de saída de 2 ampères. A parte do sistema programável do controlador da lógica da série 90-30, este módulo é equipada com os 8 pontos da saída. Estes pontos compartilham de um único terminal de saídas de potência. Porque o IC693MDL731 afunda atual das cargas ao usuário comum ou ao ônibus negativo do poder, o módulo tem características da lógica negativa. Suas características de saída permitem o emparelhamento com determinados dispositivos de carregamento que as fontes do usuário. Por exemplo, é possível operar este módulo com vários tipos de solenoides e acionadores de partida assim como indicadores de motor. Para fazer assim, estes dispositivos precisam de ser enganchados acima entre a saída do módulo e o ônibus positivo do poder. O usuário pode então fornecer uma fonte da alimentação externa para operar os dispositivos.

Como muitas unidades similares no de 90-30 famílias, o IC693MDL731 tem um bloco do diodo emissor de luz. Há 16 indicadores, arranjados em duas fileiras separadas – A1 e B1. Cada um tem 8 diodos emissores de luz mas este módulo usa somente A1 porque tem somente 8 pontos da saída. Um diodo emissor de luz do indicador do fusível do sopro está igualmente atual. Isto incandesce vermelho sempre que todo o fusível no módulo é fundido. Há dois fusíveis na unidade, cada um deles um fusível de 5 ampères. Um protege as saídas A1 ao A4 quando o outro fusível proteger A5 ao A8. Estes fusíveis são conectados eletricamente a uma única terra comum compartilhada. O usuário pode instalar este módulo de saída de 2 ampères a placa de base de um sistema da série 90-30. Há uma tira azul-colorida na extremidade da inserção perto da porta do IC693MDL731. Isto indica que a unidade é de baixa voltagem.

Sobre IC693MDL731

O módulo IC693MDL731 é um módulo de saída discreto fabricado por GE Fanuc. O módulo IC693MDL731 caracteriza 8 saídas do circuito e é uns 12 a 24 volts de módulo de saída discreto avaliado da C.C. O módulo vem com alimentação de DC e a escala da tensão da saída é 12 a 24 volts de C.C. A unidade vem com 2,0 ampères da carga atual pelo ponto e caracteriza 2 milissegundos de tempo de resposta ao girar de ligar/desligar. O módulo IC693MDL731 caracteriza o tipo da saída do transistor quando a polaridade for avaliado como o negativo. O componente caracteriza 8 pontos pela terra comum e o tipo do conector é um bloco de terminais com os 20 parafusos pelo módulo. O poder interno é 55 miliampères em 5 volts de C.C. A escala de tensão de entrada é avaliado em 24 volts de C.C. quando a tensão do em-estado for 15 volts de C.C. mínima. O componente caracteriza uma tensão do fora-estado de 6 volts de máximo da C.C. quando a corrente do em-estado tiver 4,5 miliampères mínima.

O módulo de GE Fanuc IC693MDL731 deve sempre ser montado com segurança e os instaladores devem assegurar-se de que istalled no cerco protetor apropriado. Além disso, a unidade deve utilizar o programa aplicativo a fim correr corretamente, e os instaladores devem igualmente assegurar aterrar apropriado. Os condutores à terra devem sempre ser conectados em uma forma da árvore, com os ramos distribuídos aos pontos de terra centrais da terra. Além disso, os condutores à terra devem ser tão curtos e tão grandes em tamanho como possível. O módulo IC693MDL731 caracteriza uma placa de base de alumínio do PLC que seja usada para aterrar do protetor do módulo. Os processadores centrais no PLC com conexões portuárias externos devem ter uma conexão de terra separada do protetor para assegurar a proteção apropriada dos portos.

Especificações técnicas

Informação técnica
