Módulo de Digitas I O
>

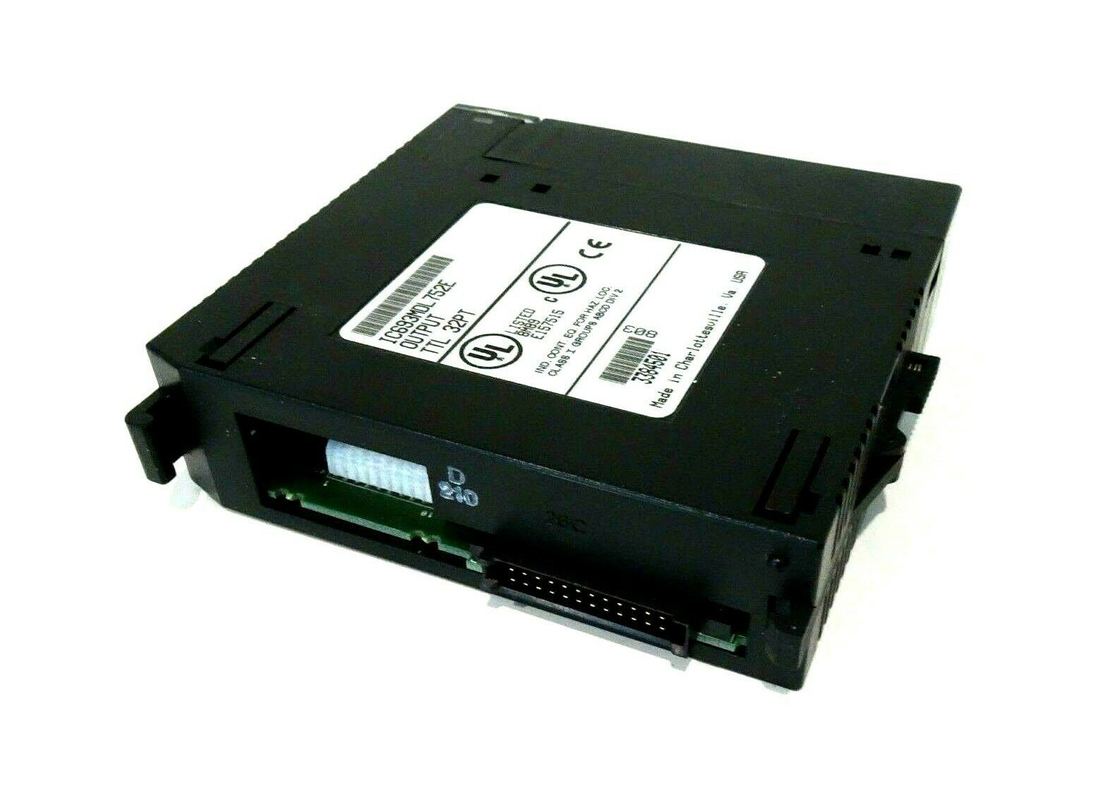

Módulo de saída da lógica negativa da C.C. TTL de GE FANUC IC693MDL752 5/24v

Módulo de saída da lógica negativa da C.C. TTL de GE FANUC IC693MDL752 5/24v

Detalhes do produto:
Lugar de origem: EUA
Marca: GE
Número do modelo: IC693MDL752
Informações detalhadas
Lugar de origem:
EUA
Marca:
GE
Número do modelo:
IC693MDL752
Marca:
GE Fanuc
Modelo:
IC693MDL752
Série:
Série 90-30
Tipo de energia:
I/O de Digitas
Pontos da saída:
32
Grupos da saída:
4
Modos de saída:
Modo de TTL, 12/24 volts de modo da C.C.
Indicadores LED:
sim
Conexão da saída:
2 x 24 conectores de pino
Garantia:
1 ano
Destacar:

High Light

Destacar:

módulo de saída da lógica negativa da C.C. 24v

,

Módulo de saída da lógica negativa de TTL

,

GE FANUC IC693MDL752

Informações de negociação
Quantidade de ordem mínima:
1
Preço:
Negociável
Detalhes da embalagem:
Novo na caixa original
Tempo de entrega:
5-8 dias do trabalho
Termos de pagamento:
T/T
Habilidade da fonte:
100
Descrição do produto

GE FANUC IC693MDL752, 5/24 volts DC (TTL) módulo de saída de lógica negativa









Descrição do produto


O módulo de saída de lógica negativa de 5/24 volts DC (TTL), IC693MDL752, tem 32 pontos de saída de lógica negativa ou tipo de afundamento (baixo ativo) e usa 32 bits de dados de saída discreto %Q.As saídas são organizadas em quatro grupos separados (etiquetados de A a D), cada grupo composto por oito saídas (numeradas de 1 a 8), cada grupo tendo o seu único ponto comum.Pode ser instalado em qualquer sistema de Controlador Lógico Programável (PLC) da Série 90-30 com uma placa base de slot de 5 ou 10 I / OCada grupo comum tem conectores de E/S de utilizador que transportam dois pinos.É recomendável fazer ligações a ambos os pinos quando se liga o, mas necessários para aplicações que exijam uma corrente elevada, como entre 3 e 4 amperes.

O IC693MDL752 opera em dois modos: Transistor-Transistor Logic (TTL) e modos 12/24V.No modo TTL, cada saída pode alternar as cargas do usuário em +5 VDC. No modo 12/24V, as cargas do usuário podem ser alternadas na faixa de +12 a -24 VDC.pode afundar uma corrente máxima de 25 mA e 0Cada grupo de saída do módulo (A a D) pode ser utilizado no modo de funcionamento adequado às exigências de carga de uma tarefa ou aplicação específica.O grupo A pode ser aplicado a tarefas de carga TTL e o grupo B a 12 cargas VDC, enquanto os grupos C e D podem ser aplicados a 24 tarefas de carga VDC.É importante tomar conhecimento do ruído eléctrico e dos seus efeitos..

Os dispositivos de carga do utilizador são ligados ao módulo através de dois conectores masculinos de 24 pinos localizados na parte da frente do módulo.Os conectores da direita interagem com os pontos de saída dos grupos A e B, enquanto os da esquerda interagem com os pontos de saída dos grupos C e DOs optoacopladores no módulo fornecem isolamento do plano de fundo entre o lado do campo e o lado lógico.na parte superior do módulo que indica o estado ativo (ON) ou inativo (OFF) de cada ponto de saídaNão há relatos de falhas especiais ou diagnósticos de alarme.

Cada ponto de saída possui um resistor de puxa interna.Ele faz isso puxando a saída para o lado positivo da entrada de energia do usuário, que, para tarefas TTL, é tipicamente +5V. Parar a CPU obriga todos os 32 pontos de saída e o usuário deve fornecer energia para fornecer corrente às cargas.Uma quantidade mínima da potência fornecida pelo utilizador é utilizada pelo módulo para fornecer a transmissão do portão aos dispositivos de saída.



Especificações técnicas


Voltagem nominal: 5 e 12 a 24 volts DC
# de saídas: 32
Frequência: n/a
corrente de saída: 25 mA por ponto (modo TTL)
Faixa de tensão de saída: 40,75 a 5,25 volts DC (modo TTL)
Potência de corrente contínua: - Sim, sim.






Informações técnicas

Especificações

Voltagem nominal

5, e de 12 a 24 volts DC, lógica negativa (baixo ativo)

40,75 a 5,25 volts DC (modo TTL)

10.2 a 28,8 volts DC (modo 12/24V)

32 (quatro grupos de oito saídas cada)

1500 volts entre o lado do campo e o lado lógico 250 volts entre os grupos

25 mA por ponto (máximo no modo TTL)

0.5 amperios por ponto (máximo no modo 12/24 V); com 4 amperios no máximo por grupo e 3 amperios no máximo por grupo de pin comum







40,6 amperios por 10 ms

0.4 volts DC (máximo no modo TTL)

0.24 volts DC (máximo no modo 12/24V)

0.1 mA no máximo

0.5 ms no máximo

0.5 ms no máximo

260 mA (máximo) a partir de um carregador de 5 volts no plano de fundo; (13 mA + 3 mA/ponto ON + 4,7 mA/LED)

12 mA (máximo) por grupo da fonte de alimentação do utilizador

@ 5VDC e todas as oito saídas do grupo ON

25 mA (máximo) por grupo a partir da alimentação do utilizador

@ 12 VDC e todas as oito saídas do grupo ON

44 mA (máximo) por grupo da fonte de alimentação do utilizador

@ 24 VDC e todas as oito saídas do grupo ON

Faixa de tensão de saída
Resultados por módulo
Isolamento
Corrente de saída



Características de saída

Corrente de entrada
Em estado activo (base ativa)
Queda de tensão
Corrente de vazamento fora de estado
No tempo de resposta
Tempo de resposta desligado
Consumo interno de energia
