| tipo: | GE Fanuc | Modelo: | IC693MDL930 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo do poder: | Módulo de saída |
| Canais de saída: | 8 | Entalhes: | 1 |
| Capacidade do interruptor da saída: | 4 AMPÈRES | Tensão de funcionamento da C.C.: | 5 a 30 volts de C.C. |
| Tensão de funcionamento da C.A.: | 5 a 250 volts de C.A. | ||
| Realçar: | 4 ampères isolaram a saída Modul do relé,O PLC isolou a saída Modul do relé,GE FANUC IC693MDL930 |
||

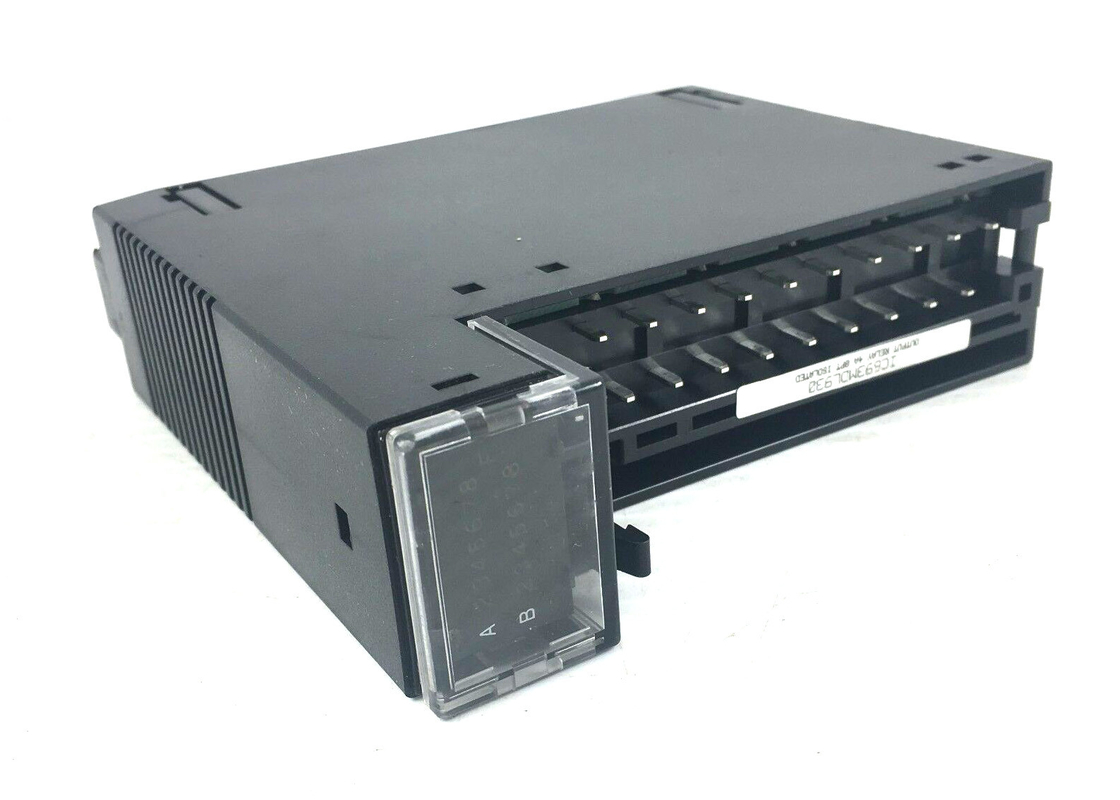

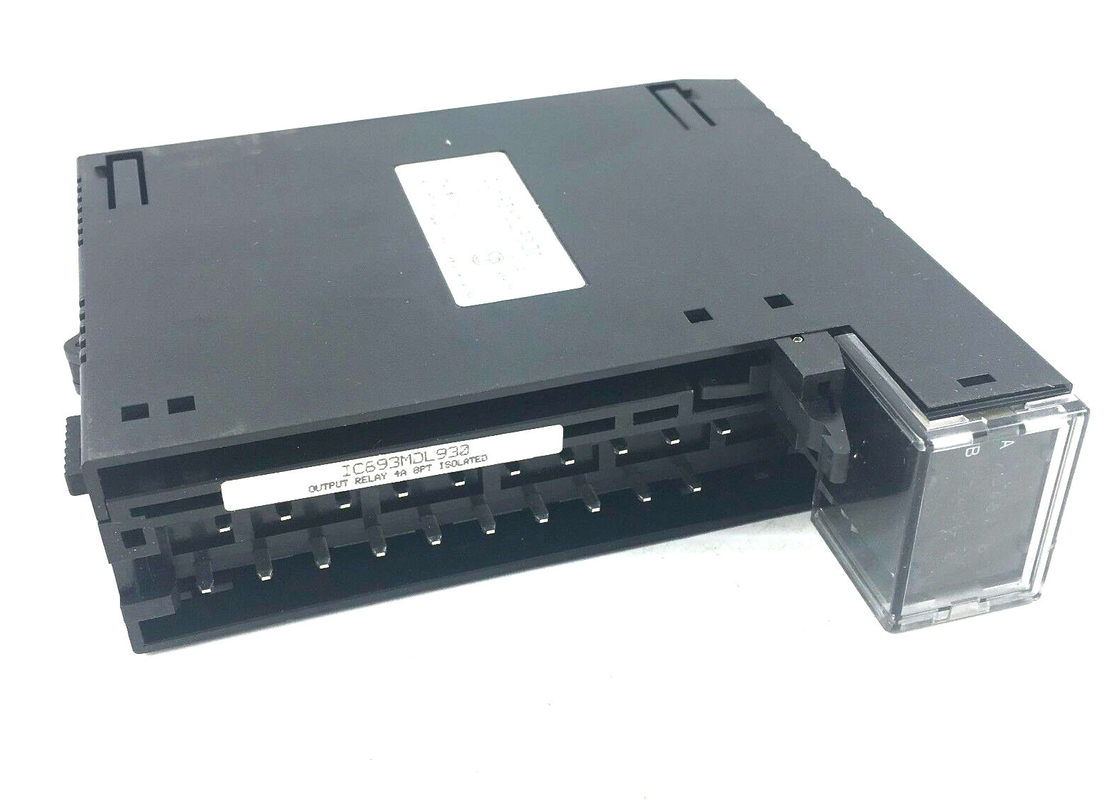

O GE Fanuc IC693MDL930 é um módulo de saída de relé isolado de 4 Amp.Projetado para o controlador lógico programável da série 90-30, este módulo fornece 8 circuitos de relé normalmente abertos.Estes permitem ao utilizador controlar as cargas de saída.Cada circuito tem uma capacidade de comutação de saída de 4 amperes.Cada ponto de saída do módulo está isolado dos outros pontos e cada ponto tem um terminal de saída de potência comum separado.
O módulo de saída do relé é capaz de controlar uma variedade de dispositivos de carga, incluindo, entre outros, indicadores, arrancadores de motor e solenoides.Para operar os dispositivos de campo ligados a este módulo,O utilizador precisa de fornecer energia AC ou DC.Na parte superior do módulo existem duas linhas horizontais de LEDs verdes que indicam o estado ON/OFF de cada ponto.Como o IC693MDL930 só tem 8 circuitos de relé, a linha inferior não é usadaA linha superior, marcada por A1, indica o estado dos pontos 1 a 8.
Há uma inserção que fica entre a superfície interna e a superfície externa da porta de dobradiças do módulo.Na borda externa esquerda, a inserção é de cor vermelha, indicando que se trata de um módulo de alta tensão.Quando a porta está fechada, a superfície interna voltada para o interior do módulo tem informações de fiação do circuito.Os utilizadores que desejam implementar este módulo para as suas aplicações industriais podem fazê-lo com qualquer sistema PLC série 90-30.O módulo de saída do relé pode ser instalado em qualquer fenda de E/S de uma placa base de 5 ou 10 fendas.
| Voltagem nominal: | 24 volts DC ou 120/240 volts AC |
| # de saídas: | 8 |
| Frequência: | 50/60 Hz com CA |
| corrente de saída: | 4 amperes por circuito |
| Faixa de tensão de saída: | 5 a 30 volts DC, 5 a 250 volts AC |
| Potência de corrente contínua: | - Sim, sim. |
| Voltagem nominal | 24 volts DC, 120/240 VAC (nominal - ver o quadro seguinte para exceções) |
| Tensão de funcionamento | 5 a 30 volts DC |
| 5 a 250 VAC, 50/60 Hz | |
| Resultados por módulo | Oito saídas isoladas |
| Isolamento: | |
| Campo para plano de fundo e para quadro de solo |
250 VAC contínuo; 1500 VAC durante 1 minuto |
| Ponto a ponto | 250 VAC contínuo; 1500 VAC durante 1 minuto |
| Carga máxima | Resistência máxima por saída de 4 Ampères |
| 2 Amperios de função de piloto por saída | |
|
Máximo de 20 amperios por módulo para instalações UL Carga máxima depende da temperatura ambiente, conforme indicado a seguir |
|
| Carga mínima | 10 mA |
| Invasão máxima | 5 amperes |
| No tempo de resposta | 15 ms no máximo1 |
| Tempo de resposta desligado | 15 ms no máximo1 |
| Consumo de energia | 6mA (todas as saídas ligadas) a partir de um carregador de 5 volts no plano de fundo |
| 70 mA (todas as saídas ligadas) a partir do barramento de relé de 24 V no plano de fundo | |
| 1 Quando este módulo for utilizado com fonte de alimentação CC IC695PSD040 ou PSD140,Devem ser tomadas precauções especiais, porque as quedas na tensão da fonte serão vistas por este módulo e podem causar quedas no relé.. | |
