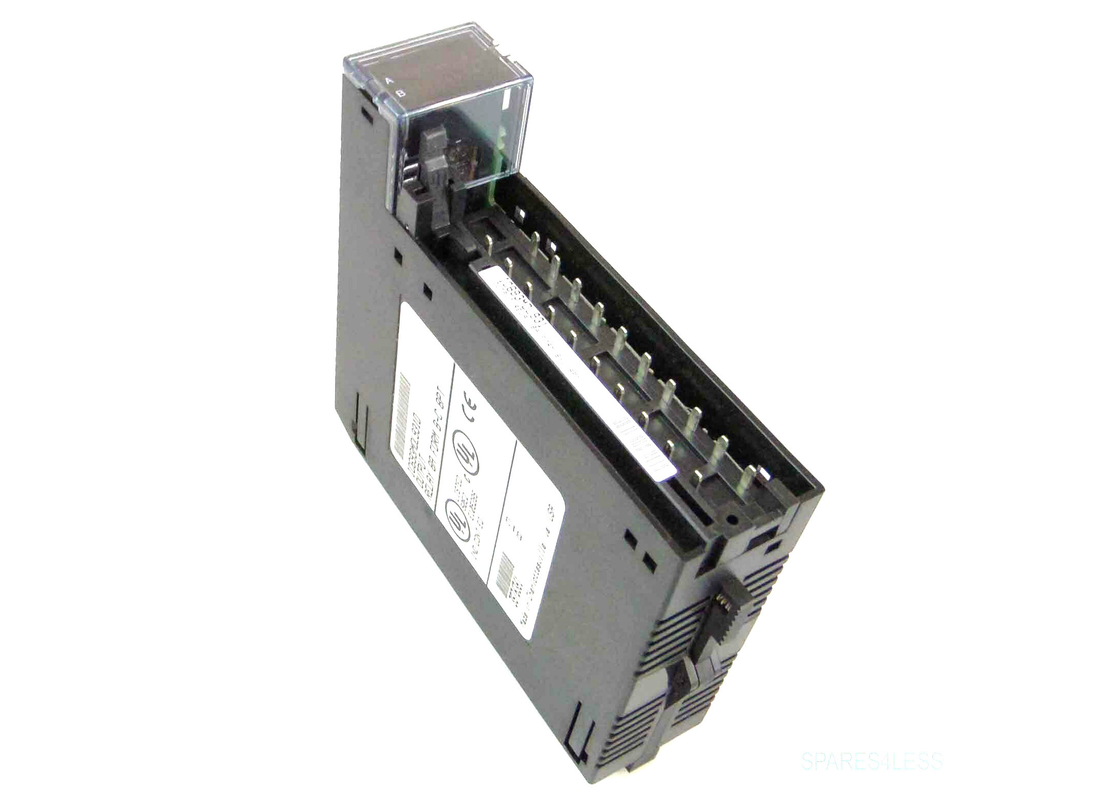

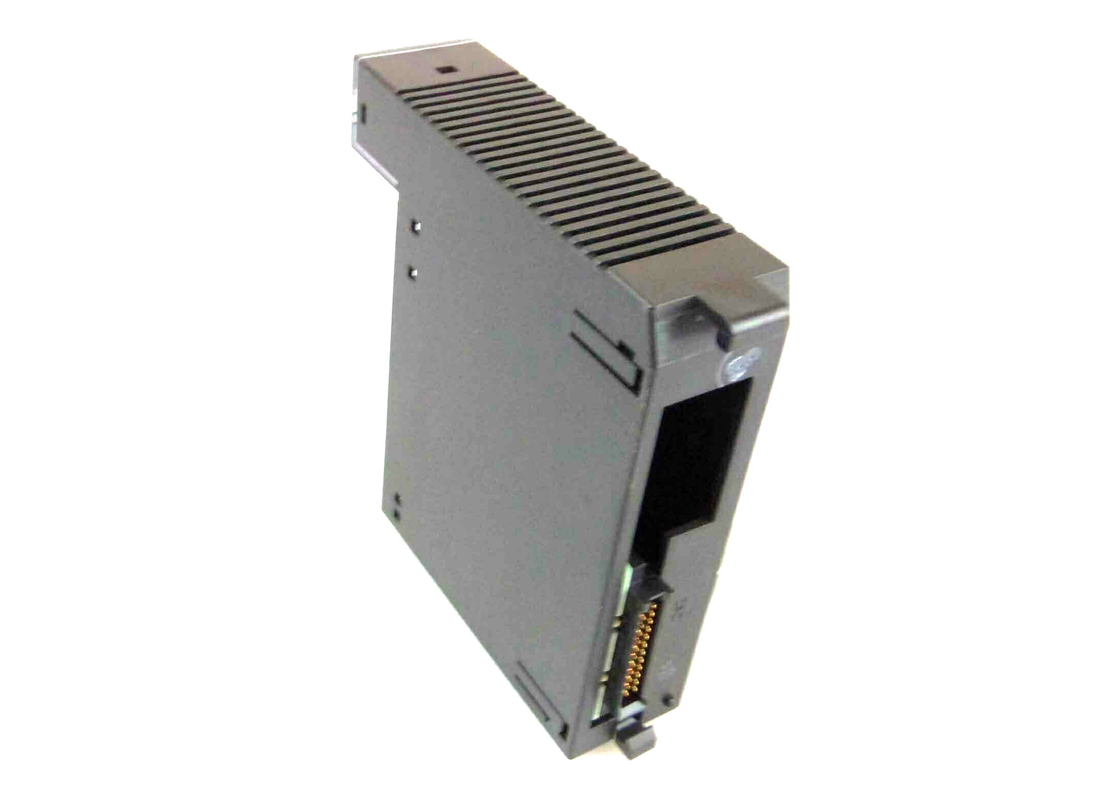

Série isolada IC693MDL931 do PLC do módulo de saída 90-30 do relé de GE FANUC

GE FANUC IC693MDL931, Módulo de saída de relevo isolado

Série 90-30 PLC

Descrição do produto

O IC693MDL931 é um módulo de saída de relé isolado da série de controladores lógicos programáveis 90-30 fabricados pela GE Fanuc.50/60 Hz nominalmenteCada saída isolada é para 8 Amp de resistência máxima e 20 Amp de resistência máxima por módulo para instalações UL.Fornece ao utilizador 4 circuitos de retransmissão normalmente fechados e 4 circuitos de retransmissão de forma C para controlar as cargas de saídaCada circuito tem uma capacidade de comutação de saída de 8 amperes para os contatos normalmente fechados ou os contatos normalmente abertos.e cada relé tem um terminal de saída de potência comum separadoO IC693MDL931, tal como o resto da série 90-30, é uma solução de baixo custo para aplicações de alta disponibilidade, tais como: arrancadores de motores, solenoides e indicadores.O utilizador deve fornecer energia AC ou DC para operar os dispositivos de campo ligados a este módulo..

Quando o módulo IC693MDL931 for utilizado com fonte de alimentação CC IC695PSD040 ou PSD140,Devem ser tomadas precauções especiais, porque as quedas na tensão da fonte serão vistas por este módulo e podem causar quedas no relé.O módulo IC693MDL931 possui indicadores LED no local, que fornecem o estado ON/OFF de cada ponto, localizados na parte superior do módulo.Os LEDs estão dispostos em duas linhas horizontais com oito LEDs verdes em cada linhaEste módulo utiliza a linha superior rotulada de A1 a 8 (pontos 1 a 8) para o estado de saída; a linha inferior não é utilizada e o LED de fusível não é utilizado.

Uma inserção passa entre a superfície interna e externa da porta com dobradiça.e informações de identificação do circuito podem ser gravadas na superfície exteriorA borda externa esquerda da inserção é vermelha, com códigos de cores, para indicar um módulo de alta tensão.O IC693MDL931 pode ser instalado em qualquer slot de I/O de uma placa base de 5 ou 10 slots, como um RX3i ou em um sistema PLC da série 90-30.É muito importante notar que este módulo não é compatível com operações de troca quente em qualquer plano de fundo.A remoção ou inserção a quente deste módulo num plano de fundo pode causar danos ao módulo ou a outros componentes do sistema.

Especificações técnicas

Informações técnicas
