GE FANUC IC693MDR390 24 volts de série entrada C.C. 90-30 do módulo de relé

GE FANUC IC693MDR390, módulo de transmissão de entrada/saída de corrente contínua de 24 volts, Série 90-30

Descrição do produto

O IC693MDR390, fabricado pela GE Fanuc, é um módulo de transmissão de entrada/saída de corrente contínua de 24 volts.Este módulo fornece 8 entradas e 1 terminal de entrada de potência comum e 8 circuitos de relé normalmente abertos no mesmo móduloOs circuitos de entrada são compatíveis com características negativas ou positivas em que se originam ou afundam entre os dispositivos de entrada e o utilizador comum.Estes circuitos de entrada estão dispostos em um grupo para cada 8 entradasOs circuitos para saída de relé estão dispostos como dois grupos com quatro circuitos para ambos.Características de entrada são compatíveis com uma grande variedade de dispositivosOs interruptores de proximidade, botões de pressão e interruptores de limite são alguns dos dispositivos compatíveis com o IC693MDR390 que podem ser úteis para o sistema do usuário.

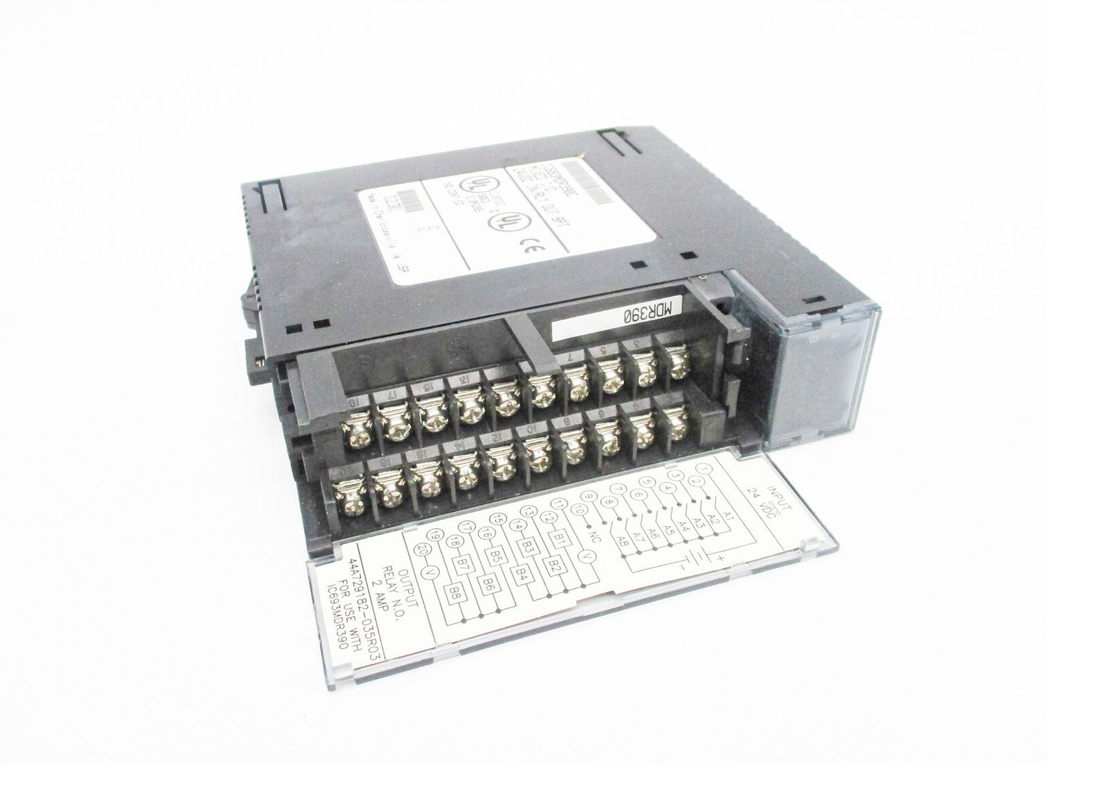

As cargas de saída fornecidas pelo usuário são controladas por circuitos de relé que estão normalmente abertos.As saídas de relé podem controlar uma grande variedade de dispositivos de carga fornecidos pelo usuárioO plano traseiro possui um barramento de corrente contínua de +24 volts que fornece energia para os circuitos de relé, que são internos.Os dispositivos de campo funcionam com uma fonte AC ou uma fonte DC de alimentação que deve ser fornecida pelo utilizador.Este módulo não possui fusíveis e possui indicadores para indicar o estado do dispositivo, indicando se o dispositivo está ligado ou desligado.Estes indicadores são LEDs ordenados em linhas e são verdesExistem rótulos para pontos de entrada e pontos de saída e esquemas de codificação por cores nos painéis de inserção para evitar erros de manuseio.Este módulo pode ser instalado em todas as ranhuras de entrada/saída com base de 5 ranhuras ou 10 ranhuras.

Especificações técnicas

Informações técnicas
