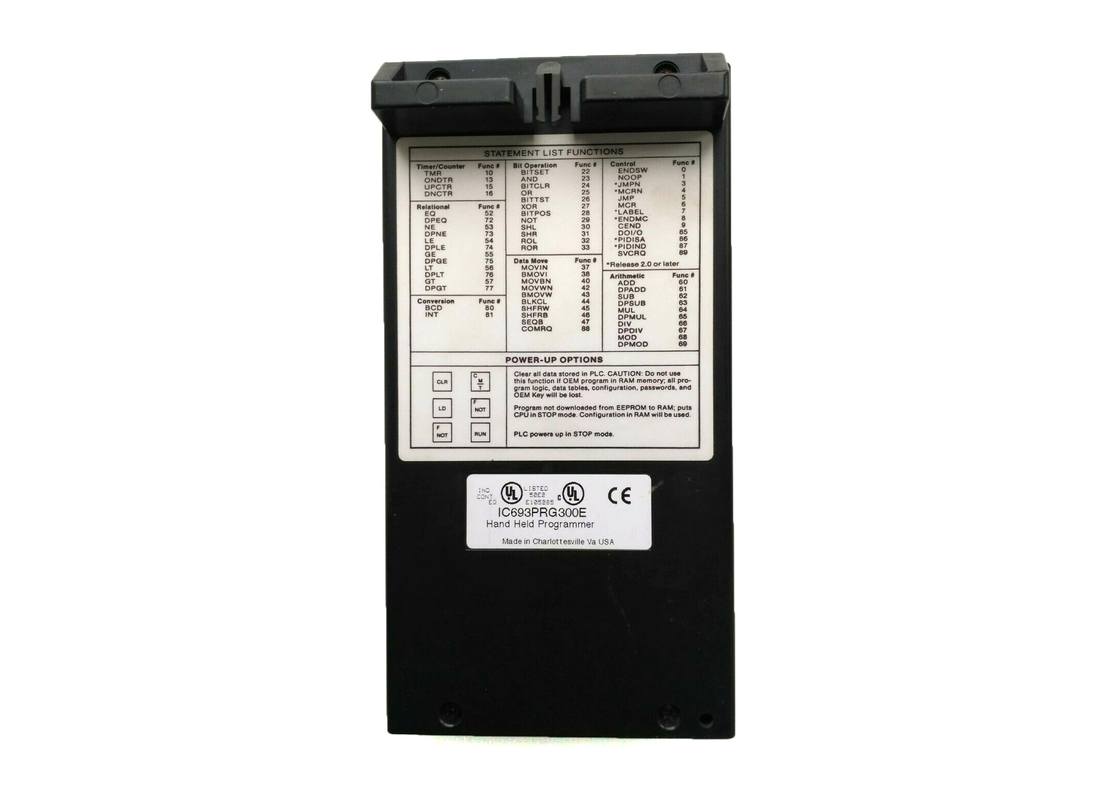

PLC à mão GE FANUC IC693PRG300 de Series 90-30 do programador G300

GE FANUC IC693PRG300, programador portátil G300, PLC série 90-30

Descrição do produto

O GE Fanuc IC693PRG300 é um programador portátil G300 (HHP).Esta ferramenta permite aos usuários desenvolver, depurar e monitorar programas lógicos.Os usuários também podem monitorar tabelas de dados e configurar parâmetros para unidades PLC e pontos de E/S.Utiliza a linguagem Statement List e é possível programar este HHP com alguns modelos de PLC Série 90-30.O programador portátil não pode visualizar ou editar o programa de lógica do usuário em qualquer CPU da Série 90-30 com um número de modelo de 350 e superior.Para essas CPUs, os usuários podem usar o software de programação Logicmaster 90-30, VersaPro ou Control.

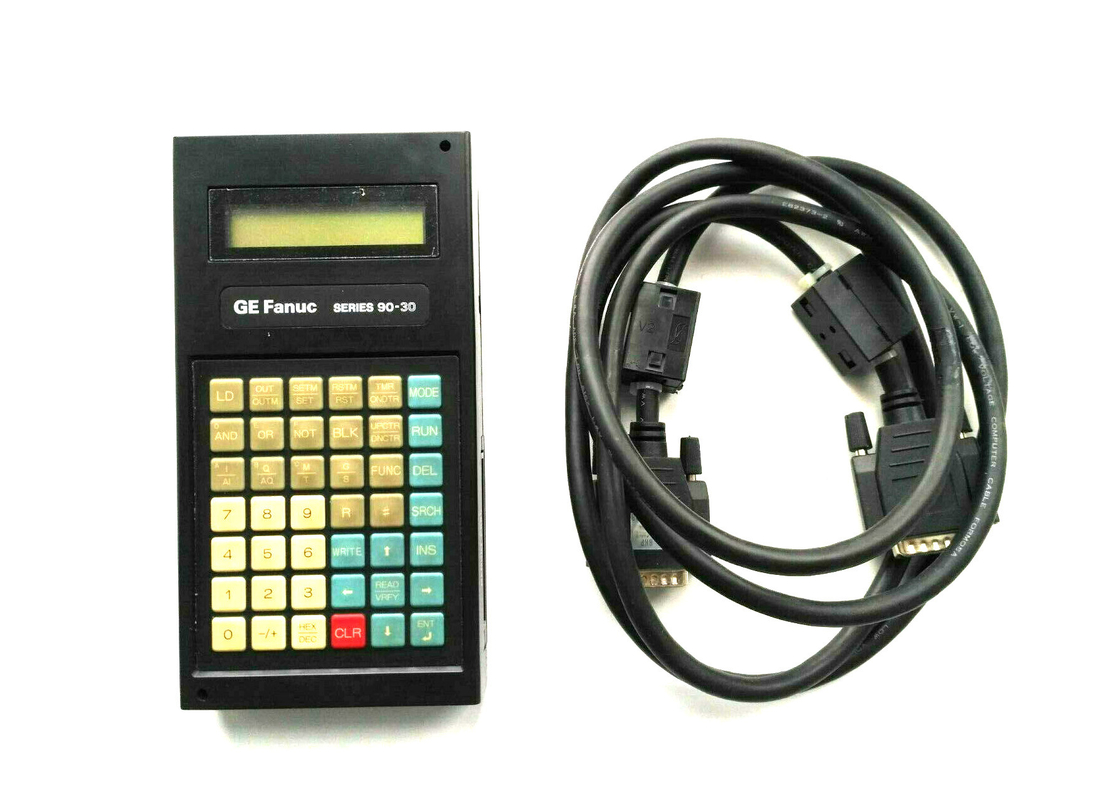

Há um conector tipo D de 15 pinos no CLP Série 90-30.Ele está localizado na placa de base da CPU da fonte de alimentação.Este conector permite que o HHP se conecte à porta serial da CPU.Para conectá-los fisicamente, use um cabo de 2 metros (6 pés) de comprimento (IC693CBL303).Isso fornecerá energia ao HHP e também emitirá um sinal que permite que o PLC saiba que um HHP está conectado.É possível conectar ou desconectar o HHP enquanto o PLC estiver energizado.Para se comunicar com um CP, o HHP não necessita de configuração de parâmetros de comunicação.Isso ajuda a solucionar problemas quando há um problema de comunicação entre o PC e um PLC.

Sobre IC693PRG300

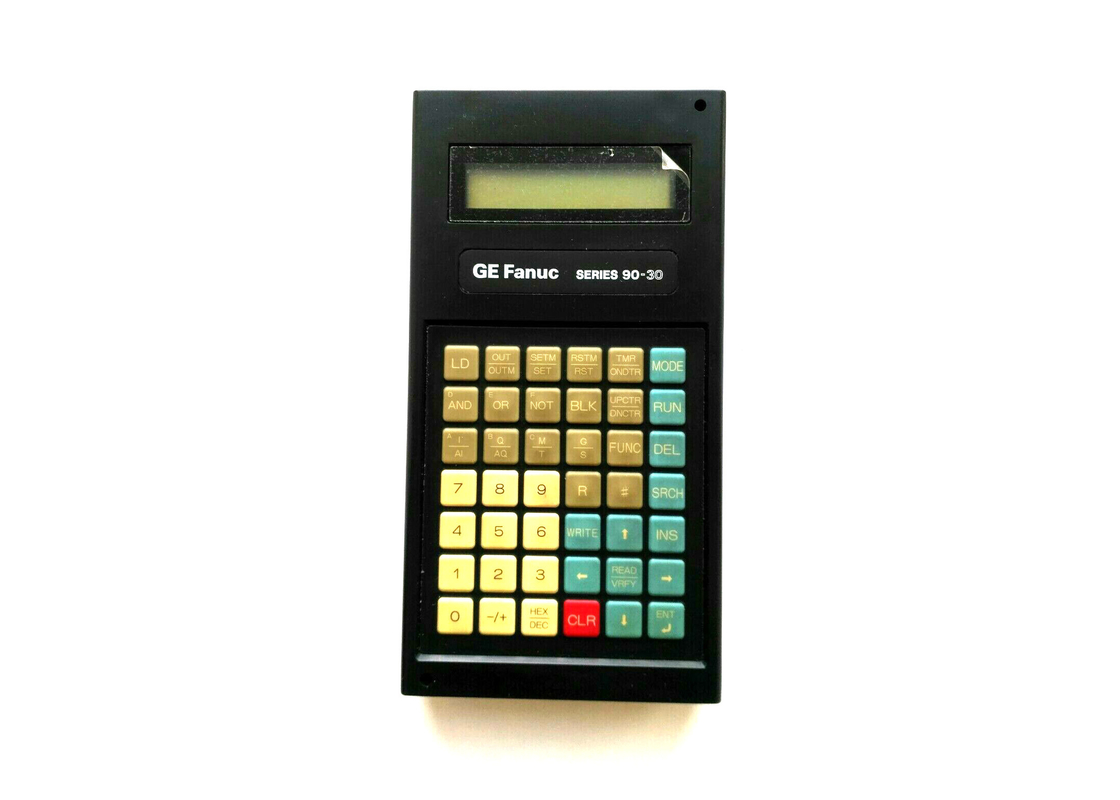

O módulo IC693PRG300 é um dispositivo de programação portátil da GE Fanuc.Faz parte da Série 90-30.A principal função deste dispositivo é monitorar as operações lógicas e configurar e depurar problemas nos programas aplicativos.É um dispositivo PLC que pode modificar os parâmetros de E/S.Ele pode ser conectado a uma CPU usando sua porta serial.Um conector tipo D de 15 pinos está presente no dispositivo que se conecta à porta serial da CPU.O módulo IC693PRG300 usa a linguagem de lista de instruções.O dispositivo de programação portátil ou dispositivo HHP não requer nenhuma configuração de parâmetro de comunicação para se comunicar com um CLP.A parte frontal do HHP possui um teclado com 42 teclas dispostas em formato de matriz que mede 6 teclas na horizontal por 7 teclas na vertical.O teclado oferece feedback tátil e é fácil de usar.Uma tela LCD também está presente junto com o teclado e a tela pode exibir 2 linhas com 16 caracteres de informação por vez.

O módulo GE Fanuc IC693PRG300 está equipado com um slot para cartão de memória que pode aceitar armazenamento de dados não voláteis para fins de backup e restauração.O slot do cartão de memória está presente no lado inferior direito do dispositivo.O módulo IC693PRG300 opera em 4 modos diferentes, e estes são o modo de Programa, o modo de Proteção, o modo de Dados e o modo de Configuração.O modo Programa permite que um operador crie, altere, monitore e depure instruções.O modo de proteção oferece uma maneira de controlar o acesso a diferentes funções do PLC.No modo Dados, um operador pode alterar os valores em diferentes tabelas de referência, e o modo Configuração é usado para definir o tipo de módulos de E/S necessários para as aplicações que são executadas no sistema PLC.

Especificações técnicas para IC693PRG300
