Marca: | GE Fanuc | Modelo: | IC693PWR322 |
---|---|---|---|
Série: | Série 90-30 | Tipo de produto: | Fornecimento de energia padrão |
Potência: | 30 watts | Voltagem nominal de entrada: | 24 volts de C.C. |
Faixa de tensão de entrada: | 18 a 56 volts de C.C. | Limite de excesso de corrente: | 4 Ampères Pico por 100 milissegundos |
Realçar: | 48VDC Digitas mim módulo de O,24VDC Digitas mim módulo de O,GE FANUC IC693PWR322 |

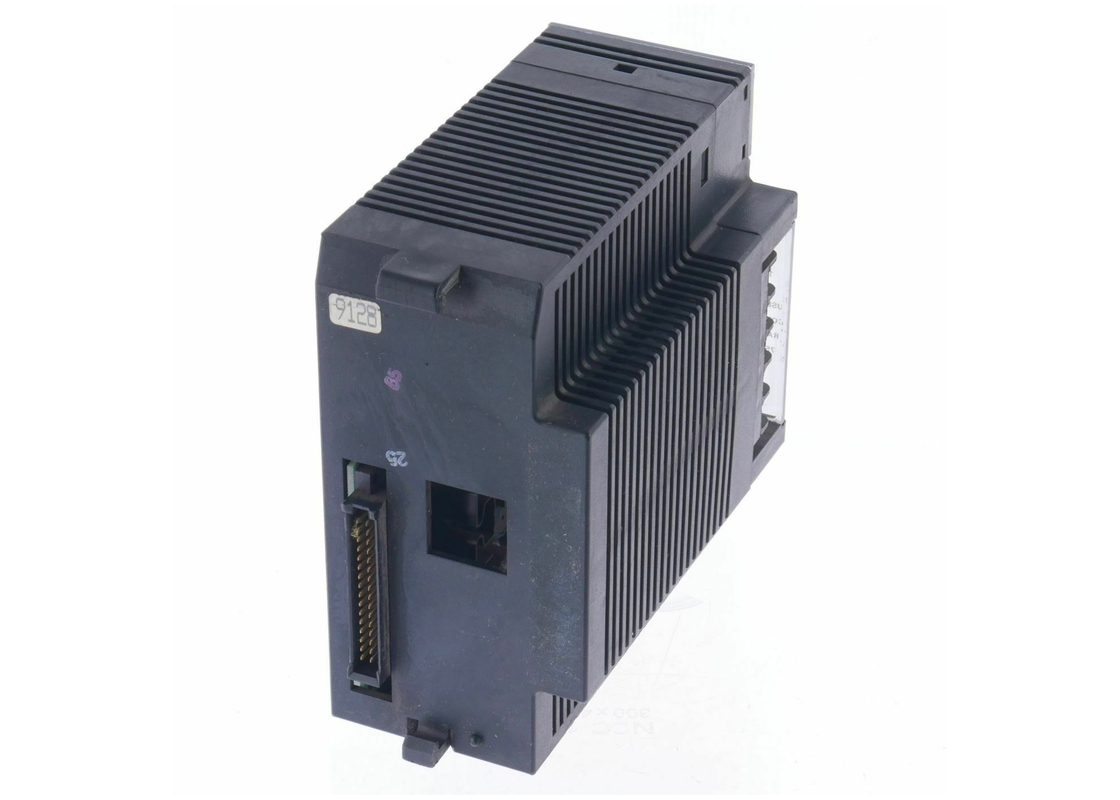

O GE Fanuc IC693PWR322 é uma fonte de alimentação padrão de 24/48 VDC.A unidade padrão, que não inclui uma bateria, é projetada para funcionar com uma entrada nominal de 12 V CC ou 48 V DC e tem uma saída de 30 watts.Esta unidade pode ser montada em um slot de alimentação padrão através de qualquer base IC693 PLCEmbora seja capaz de manter todas as saídas (dentro das especificações) com tensões de entrada tão baixas quanto 18 VDC, não começará com tensões de entrada iniciais inferiores a 21 VDC.Esta fonte de alimentação fornece três saídas separadasSão +5VDC, +24VDC saída de relé para circuitos de alimentação em qualquer módulo de saída de relé IC693 e +24VDC potência isolada para módulos de entrada.
Quando se utiliza esta fonte de alimentação, os utilizadores podem calcular as necessidades de energia específicas da sua aplicação.primeiro você precisa determinar a carga total de saída, verificando as especificações listadas no IC693 PLC Instalação e Hardware ManualEsta função mostra as especificações dos módulos individuais. A carga total de saída deve ser multiplicada por 1,5 para determinar o valor da potência de entrada.Para calcular o requisito de corrente de entrada, dividir a potência de entrada pela tensão da fonte de funcionamento.Uma vez que a tensão da fonte de funcionamento pode variar, deve utilizar a tensão de entrada mais baixa medida ou estimada para determinar a corrente de entrada máxima.permitir os requisitos de corrente de arranque e permitir uma margem de variação de 10 a 20%.
A fonte de alimentação padrão GE Fanuc IC693PWR322 é uma fonte de alimentação padrão de 12/48 Volts DC da família de fontes de alimentação padrão GE Series 90-30.As fontes de alimentação padrão da série 90-30 da GE não vêm com uma bateria embutida, e ao contrário das fontes de corrente alternada, a fonte de alimentação IC693PWR322 é construída para uma classificação de entrada nominal de 24 Volts DC ou 48 Volts DC.A fonte de alimentação IC693PWR322 é instalada em um slot que é reservado para uma fonte de alimentação padrão em qualquer placa base de PLC da série 90-30A fonte de alimentação padrão IC693PWR322 tem um intervalo de tensão de entrada de 18 a 56 volts DC,e mesmo que seja capaz de manter todos os níveis de saída no valor de entrada mais baixo possível de 18 Volts DCComo as fontes de alimentação de alta capacidade da GE, a fonte de alimentação IC693PWR322 vem com 3 classificações de tensão de saída separadas,que são a tensão de saída padrão +5 volts DCA saída de relé de 24 volts DC fornece energia para todos os circuitos do módulo de saída de relé da série 90-30.
A fonte de alimentação padrão GE Fanuc série 90-30 IC693PWR322 de 24 volts de saída isolada de CC é usada internamente por alguns módulos de I/O IC693,e também pode ser usado para fornecer energia externa para 24 volts DC módulos de entrada nominal. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageEle também possui uma capacidade de autonomia que elimina completamente a necessidade de saltadores para atribuir os níveis de potência de entrada.A fonte de alimentação IC693PWR322 tem uma corrente nominal de entrada de 4 Amps e um tempo mínimo de espera de 14 milissegundos.
Voltagem nominal: | 24 ou 48 volts DC |
Intervalo de tensão de entrada: | 21 a 56 volts DC |
Potência de entrada: | 50 W a potência máxima |
Capacidade de carga: | 30 watts |
Localização nas placas de base: | Fenda mais à esquerda |
Comunicação: | Portos de série RS 485 |
Intervalo de tensão de entrada de tensão nominal Começar a correr |
24 ou 48 VDC
21 a 56 VDC 18 a 56 VDC |
Potência de entrada Corrente de entrada |
50 watts no máximo a carga máxima Pico de 4A, máximo 100 ms |
Potência de saída |
5 VDC: 15 watts no máximo 24 VDC Relay: 15 watts no máximo 24 VDC Isolado: 20 watts no máximo NOTA: total máximo de 30 watts (todas as três saídas) |
Tensão de saída |
5 VDC: 5,0 VDC a 5,2 VDC (5,1 VDC nominal) 24 VDC Relay: 24 a 28 VDC 24 VDC Isolado: 21,5 VDC a 28 VDC |
Limites de protecção Supervoltagem: Supercorrente; |
5 VDC: 6,4 a 7 V 5 Saída VDC: 4 A máximo |
Tempo de espera: | 14 ms no mínimo |
Normas |
Ver ficha de dados, GFK-0867B, ou versão posterior para as normas de produtos e especificações gerais. |
