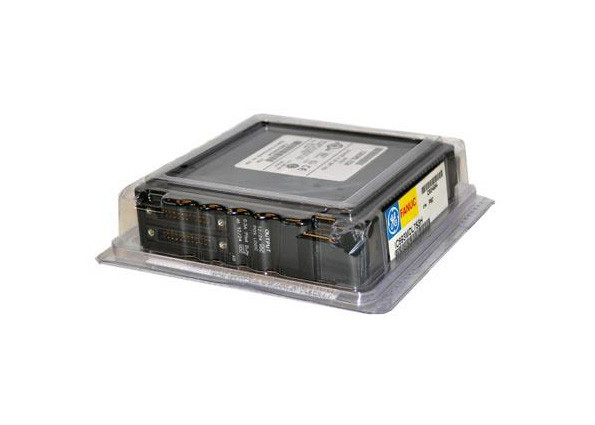

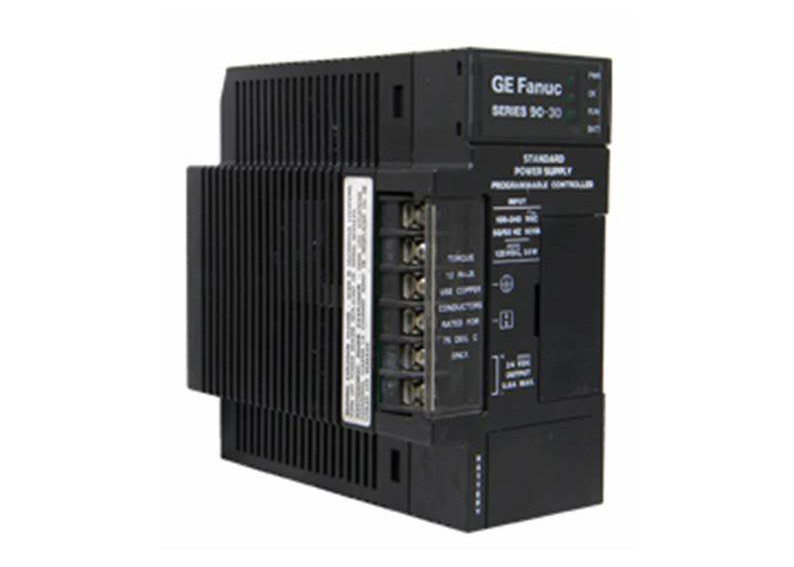

GE FANUC IC693PWR328 PLC de 30 séries do módulo de fonte de alimentação 90-30 do watt



A GE Automation and Controls é a fabricante do IC693PWR328.Ele dá uma potência de saída de 30 watts para uma entrada nominal de 48 volts DC tensão de entradaA gama de tensão varia de 38 volts DC até 56 volts DC. Esta fonte de alimentação fornece as saídas de energia que incluem +5 volts DC de saída, +24 volts DC de saída para módulos de relé,e +24 volts de saída CC para módulos isoladosO limite para o total combinado de cada potência é de 30 watts.



O utilizador deve considerar algumas especificações importantes antes de configurar o IC693PWR328.O utilizador deve manter uma tensão nominal de 48 volts DC para uma gama de tensão de entrada de 38 volts DC a 56 volts DC. O utilizador deve manter uma potência de entrada máxima de 50 watts a carga total. O utilizador pode manter a potência de saída para 5 volts DC máxima de 15 watts, 24 volts DC Relay de saída máxima de 15 watts,e, em seguida, uma saída isolada de corrente contínua de 24 volts a um máximo de 20 wattsA tensão de saída para 5 Volts DC é de 5,0 a 5,2 Volts DC (5,1 Volts DC nominal).Os limites de protecção para sobrevoltagem e sobrecorrente para 5 volts DC são 6.4V a 7V e 4A no máximo, respectivamente, com um tempo de retenção mínimo de 14 ms.Os cálculos da potência e da corrente de entrada da fonte de alimentação utilizam a menor tensão de entrada para determinar a maior corrente de entrada e permitem uma margem de variações de 10 a 20%.







Sobre IC693PWR328

O módulo IC693PWR328 é um módulo de alimentação padrão fabricado pela GE Fanuc.Funciona com uma tensão de entrada de 48 Volts DC e uma tensão de saída de 24 Volts DCOs PLCs da série 90-30 e acessórios como a fonte de alimentação são alguns dos PLCs mais estáveis disponíveis.A variedade e a flexibilidade desta série facilitam a automação industrialO módulo oferece opções de comunicação de alto nível com sua porta serial RS-485. Ele também pode ser conectado a um computador pessoal usando a porta serial.O módulo IC693PWR328 liga-se à ranhura mais à esquerda da placa base da série 90-30Possui 3 capacidades de saída diferentes de 5 Volts DC com 15 Watts de saída, 24 Volts DC voltagem isolada com 20 Watts de saída, e 24 Volts DC voltagem de relé com 15 Watts de saída.



O módulo de energia GE Fanuc série 90-30 IC693PWR328 vem com 4 indicadores de estado do sistema no lado superior da fachada frontal.o estatuto do PLC, independentemente de o modo RUN da unidade estar a ser utilizado ou não, e a condição da bateria da unidade.O seu propósito é abrigar a bateria de reserva de lítioEsta bateria é ligada ao módulo utilizando os conectores da bateria presentes no interior da tampa do compartimento.O painel lateral do módulo IC693PWR328 tem fontes de alimentação internas e ligações para fontes de alimentação AC/DCO módulo IC693PWR328 tem 3 tensões de saída que são conectadas internamente ao plano de fundo na placa base.A tensão e a potência necessárias para estes módulos são fornecidas através dos conectores da placa base.



Especificações



Intervalo de tensão de entrada de tensão nominal	48 VDC 38 a 56 VDC
Potência de entrada Corrente de entrada	50 watts no máximo a carga máxima Pico de 4A, máximo 100 ms
Potência de saída	5 VDC: 15 watts no máximo 24 VDC Relay: 15 watts no máximo 24 VDC Isolado: 20 watts no máximo NOTA: total máximo de 30 watts (todas as três saídas)
Tensão de saída	5 VDC: 5,0 VDC a 5,2 VDC (5,1 VDC nominal) 24 VDC Relay: 24 a 28 VDC 24 VDC Isolado: 21,5 VDC a 28 VDC
Limites de protecção Supervoltagem: Supercorrente;	5 VDC: 6,4 a 7 V 5 Saída VDC: 4 A máximo
Tempo de espera:	14 ms no mínimo
Normas	Ver ficha de dados, GFK-0867B, ou versão posterior para as normas de produtos e especificações gerais.
