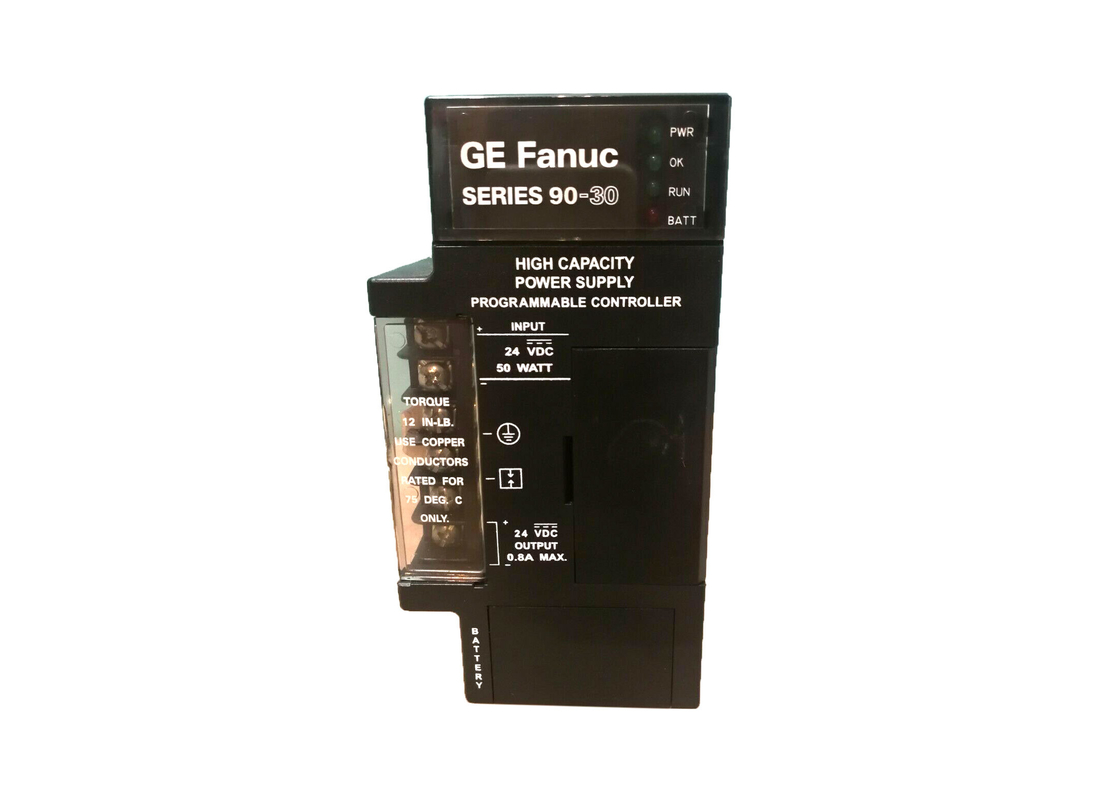

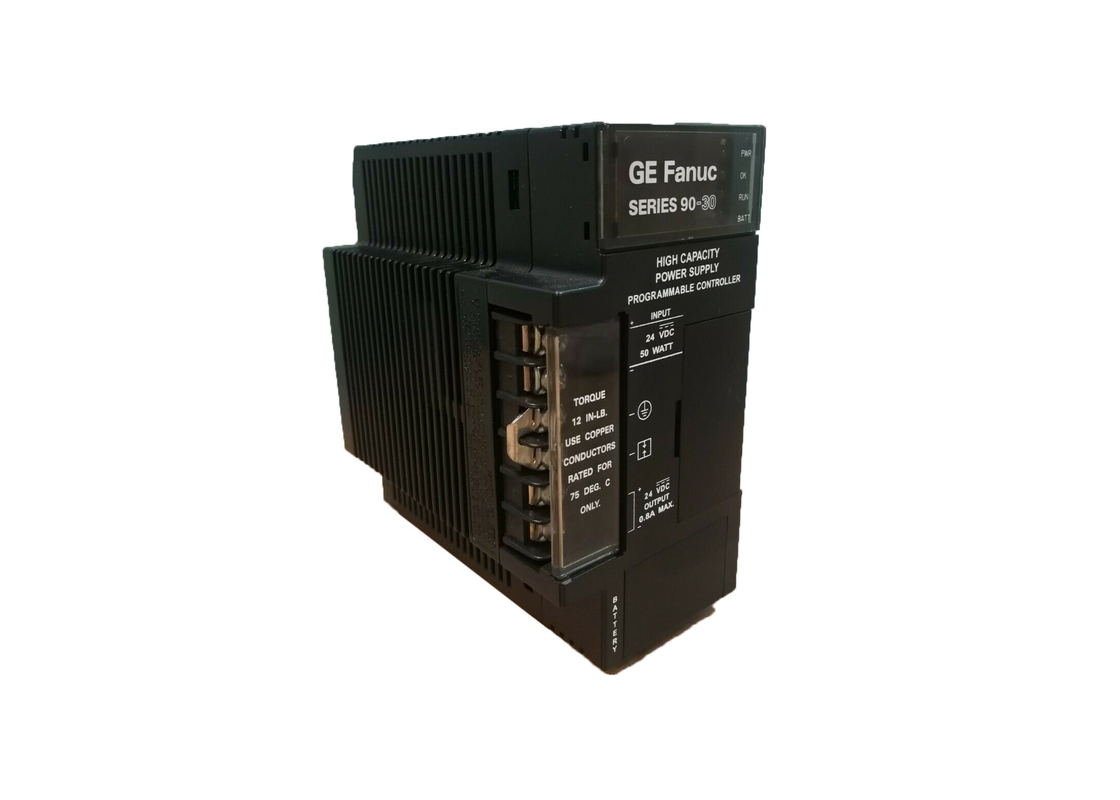

Unidade da série 90-30 da fonte de alimentação do de alta capacidade de GE FANUC IC693PWR331

Unidade da série 90-30 da fonte de alimentação do de alta capacidade de GE FANUC IC693PWR331

Detalhes do produto:

Lugar de origem: EUA
Marca: GE
Número do modelo: IC693PWR331

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: Novo na caixa original
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 100
Melhor preço Contato

Informação detalhada

Marca: GE Fanuc Modelo: IC693PWR331
Série: Série 90-30 Tipo de produto: Módulo de fonte de alimentação
Tipo de tensão: DC Tensão nominal: 24 volts de C.C.
Tensão operacional: 38 a 56 volts de C.C. Porta serial: PORTA RS485
Padrões: CE e UL Garantia: 1 ano
Destacar:

28

,

8 do de alta capacidade VDC de fonte de alimentação

,

Fonte de alimentação RS485 do de alta capacidade

Descrição de produto

GE FANUC IC693PWR331, Fonte de Alimentação de Alta Capacidade, Unidade da Série 90-30





Descrição do Produto


O GE Fanuc IC693PWR331 é uma fonte de alimentação de alta capacidade. Esta unidade da Série 90-30 funciona com entrada CC. Possui uma faixa ampla de 30 watts e é projetada para entradas nominais de 24 VCC. Se usado em aplicações que exigem mais capacidade de corrente de +5V do que a fornecida pela fonte padrão, a fonte de alimentação IC693PWR331 permitirá que todos os 30 watts sejam consumidos de sua saída de +5 V.

A unidade aceita uma faixa de tensão de entrada de 2 VCC a 30 VCC e é capaz de manter todas as saídas dentro das especificações com tensões de entrada tão baixas quanto 2 VCC. Dito isso, a fonte de alimentação não iniciará com tensões de entrada iniciais inferiores a 8 VCC. Três saídas diferentes estão disponíveis nesta fonte. A menor é a saída de +5 VCC. As outras duas são +24 VCC. Uma delas é a saída de alimentação de relé +24VCC, que fornece energia aos circuitos do módulo de relé de saída da Série 90-30. A última é +24 VCC isolado. Normalmente, essa energia é usada internamente por alguns módulos; no entanto, também pode fornecer energia externa para módulos de entrada de 24 VCC.



Os usuários podem calcular a energia necessária para suas aplicações sempre que usarem esta unidade. Para começar, você deve determinar a carga total de energia de saída para cada módulo individual no sistema. Essas especificações estão disponíveis no Manual de Instalação da série IC693 PLC. Em seguida, multiplique a potência de saída por 1,5. Isso lhe dará o valor da potência de entrada.

Em seguida, divida a potência de entrada pela tensão da fonte de operação para calcular a corrente de entrada necessária. Quando você deseja saber a corrente de entrada máxima, é melhor usar a menor tensão de entrada medida (ou então uma boa estimativa!). Ao fazer este cálculo, leve em consideração os requisitos de corrente de surto de inicialização. Também é aconselhável permitir uma margem de 10-20% para permitir variações.



Especificações Técnicas


Tensão Nominal Nominal 48 volts CC
Faixa de Tensão de Entrada: 38 a 56 volts CC
Potência de Entrada: 50 W com potência total
Capacidade de Carga: 30 Watts
Localização nas Placas de Base: Slot mais à esquerda
Comunicação: Porta Serial RS 485






Informações Técnicas

Especificações



Faixa de Tensão de Entrada Nominal Nominal

Iniciar Execução

24 VCC



18 a 30 VCC

12 a 30 VCC

Potência de Entrada

Corrente de Irrupção

50 watts no máximo com carga total

*

Potência de Saída

5 VCC: 30 watts no máximo**

Relé de 24 VCC: 15 watts no máximo

24 VCC Isolado: 20 watts no máximo

NOTA: 30 watts no máximo no total (todas as três saídas)

Tensão de Saída

5 VCC: 5,0 VCC a 5,2 VCC (5,1 VCC nominal)

Relé de 24 VCC: 19,2 a 28,8 VCC

24 VCC Isolado: 19,2 VCC a 28,8 VCC

Limites de Proteção Sobretensão: Sobrecorrente;



Saída de 5 VCC: 6,4 a 7 V

Saída de 5 VCC: 7 A no máximo

Tempo de Manutenção: 10 ms no mínimo
Padrões Consulte a ficha de dados, GFK-0867B, ou versão posterior para padrões de produto e especificações gerais.
