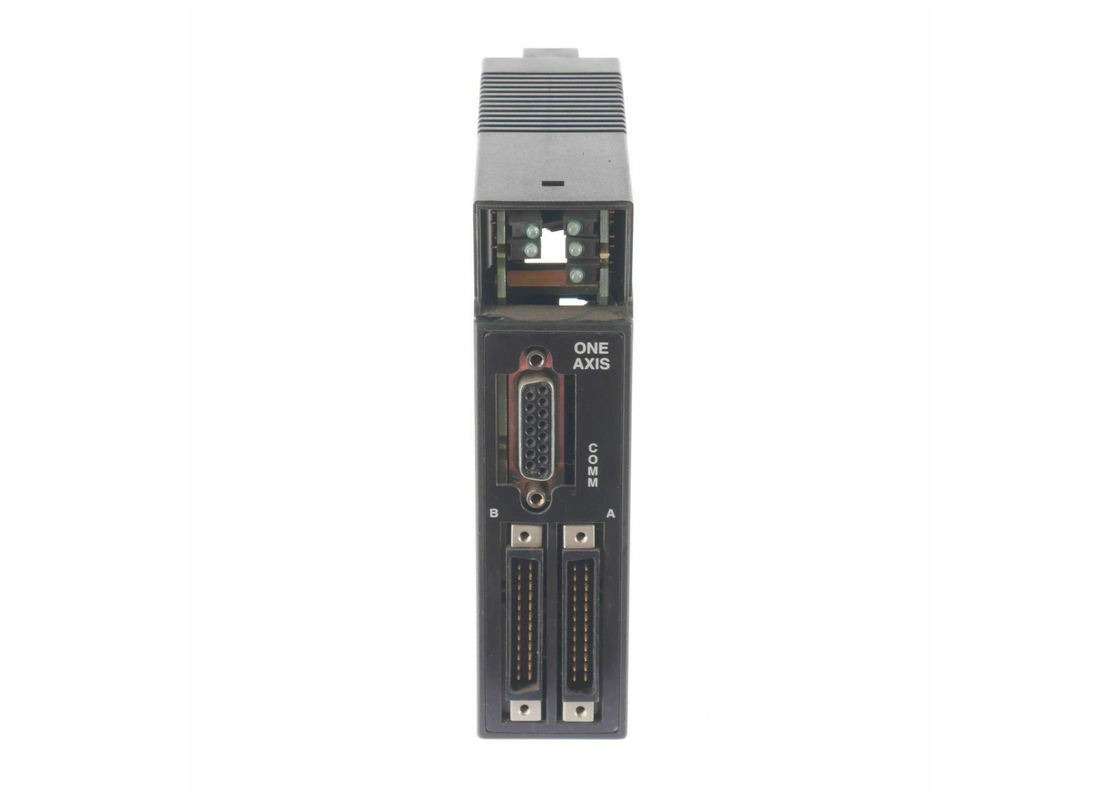

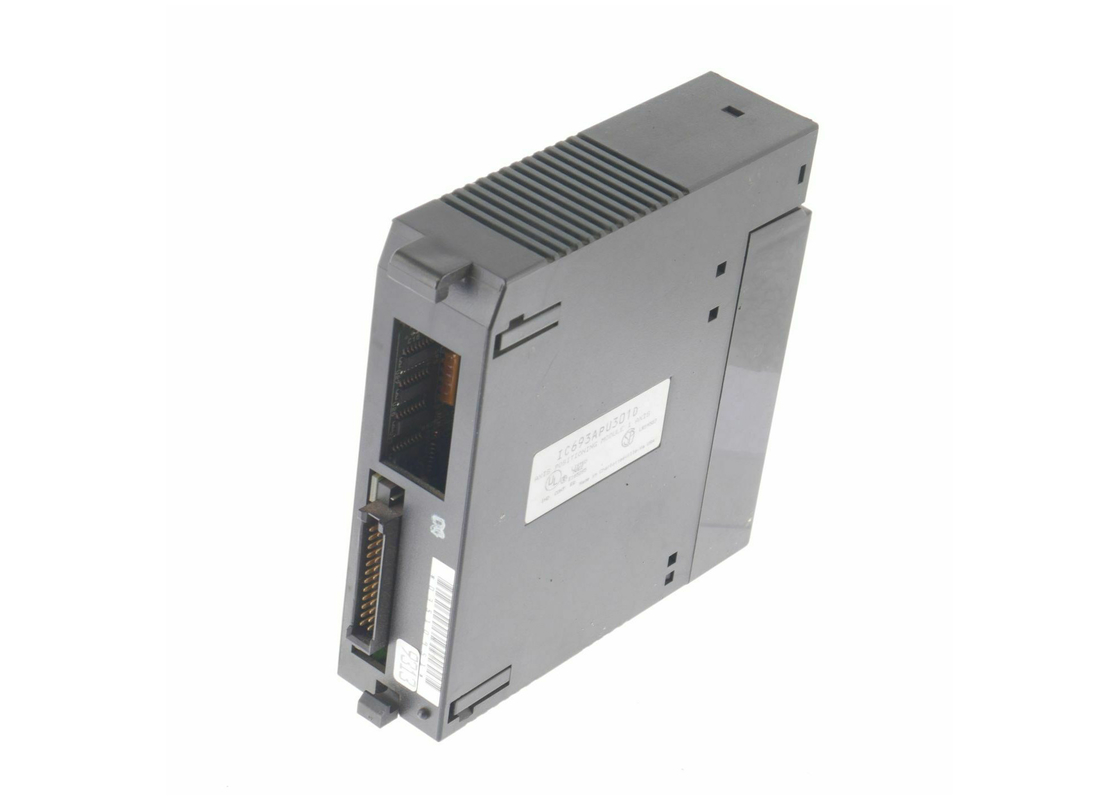

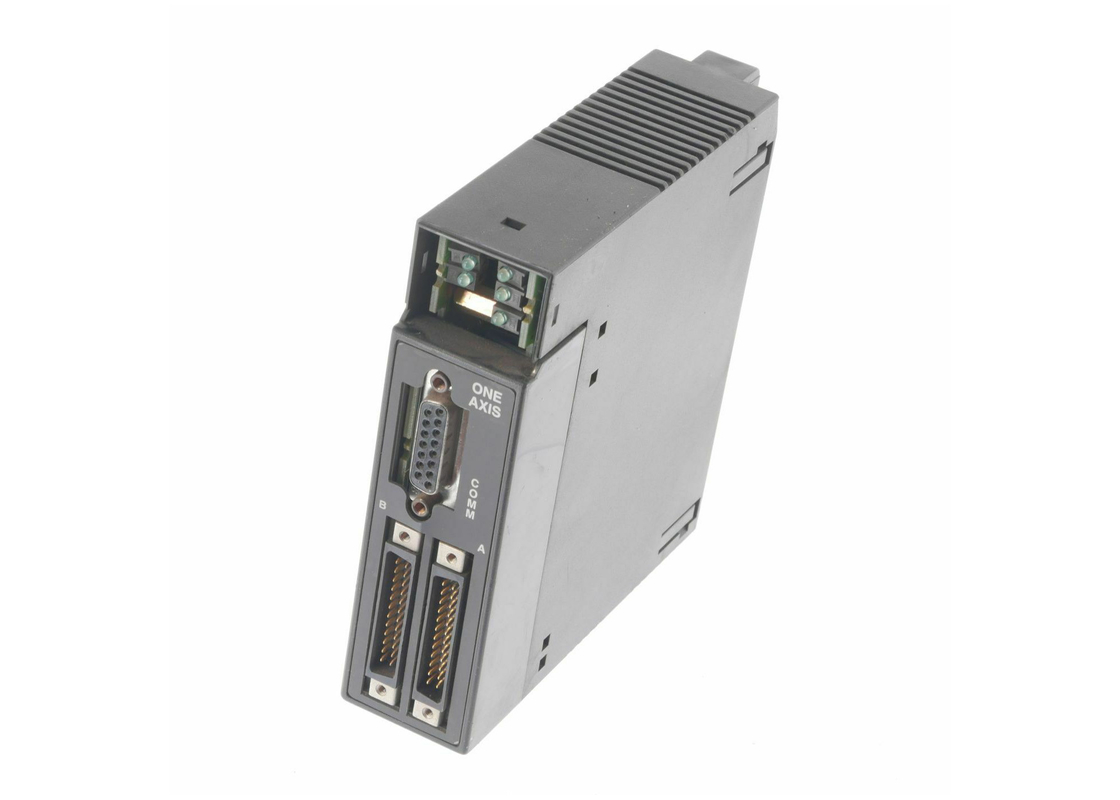

GE FANUC IC693APU301, Módulo de Posicionamento de Eixo Único, Série 90-30

Descrição do Produto

O IC693APU301 é um Módulo de Posicionamento de Eixo Único (APM) para a Série 90-30 da GE. O Motion Mate APM é um módulo de controle de movimento inteligente, totalmente programável e fácil de usar. Criado especificamente para o CLP Série 90-30, este módulo de posicionamento de eixo permite que o usuário do CLP combine controle de alto desempenho com funções de resolução de lógica do CLP em um único sistema combinado. O IC693APU301 é configurável para o modo padrão ou seguidor, dependendo das necessidades do usuário. O modo padrão permite que o usuário combine controle de movimento de alto desempenho com funções de resolução de lógica do CLP. Além disso, no modo seguidor, a engrenagem eletrônica de alto desempenho está disponível para aplicações contínuas mestre/escravo. Qualquer que seja a opção escolhida pelo usuário, ela pode ser facilmente selecionada através da configuração de configuração com o software apropriado.

A Série 90-30 e o IC693APU301 operam juntos como um pacote de controle integrado, com o APM lidando com todas as comunicações diretas com a unidade e a máquina. O CLP transfere automaticamente dados entre as tabelas e o APM. Além disso, o CLP oferece uma maneira de conectar E/S que pode controlar e monitorar as operações dentro do sistema. Este APM pode ser instalado em qualquer CPU da Série 90-30, placa base remota ou expansão para uso. Para a CPU embarcada, é possível adicionar até três módulos APM e, para a CPU modular, até oito podem ser adicionados. Além disso, vários programas de movimento podem ser criados e armazenados no APM com o pacote de software correto. O uso do software VersaPro é recomendado. A placa frontal do APM possui dois conectores de 24 pinos de alta densidade para conexões servo. Para facilitar a fiação, cada conexão é feita através de um bloco de terminais de cabo curto, com os cabos consistindo em um conector de E/S de 24 pinos, um cabo e um bloco de terminais de 25 pinos do tipo D. Vários kits de conectores estão disponíveis para encomenda.

O módulo IC693APU301 é um módulo de posicionamento de eixo que pode ser usado para posicionar 1 eixo da GE Fanuc. Ele foi projetado e fabricado na linha Série 90-30 de módulos GE. O módulo de posicionamento de eixo IC693APU301 é totalmente programável e foi projetado para ser fácil de usar. Os loops servo neste módulo levam apenas 1 milissegundo para atualizar. O software que o módulo de posicionamento de eixo IC693APU301 usa é o software VersaPro na versão 1.1 ou posterior. Este módulo foi feito para ser empregado como parte de um sistema CLP GE Série 90-30. Os modos de operação que o módulo de posicionamento de eixo IC693APU301 pode suportar são o modo de operação padrão e o modo de operação seguidor. O modo de operação seguidor pode suportar aplicações contínuas com sua engrenagem eletrônica.

O módulo de posicionamento de eixo GE Fanuc Série 90-30 IC693APU301 pode transferir automaticamente dados de e para o CLP Série 90-30 em que está instalado durante a operação. Este módulo deve ser instalado na placa base da CPU ou em uma placa base de expansão no CLP. As CPUs da série 331 da GE podem suportar até 8 módulos de posicionamento de eixo como o módulo IC693APU301 em 1 sistema CLP, e até 3 módulos de posicionamento de eixo podem ser instalados em 1 placa base no sistema. O módulo de posicionamento de eixo IC693APU301 usa lógica para detectar a posição precisa do eixo do CLP e para comparar sua posição com a posição que é exigida pelos comandos ou programação de uma aplicação. Este módulo atua como a interface entre o eixo que ele controla e o sistema CLP.

Especificações Técnicas para IC693APU301
