Detalhes do produto:
Condições de Pagamento e Envio:
|
| Marca: | GE Fanuc | Modelo: | IC697ALG230 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo de produto: | Módulo de conversão de base |
| Entradas: | 8 Entradas diferenciais | Escala da entrada da tensão: | -10 a +10V |
| Escala atual da entrada: | 4 a 20ma | Taxa da atualização: | 20,4-2,8 ms |
| Destacar: | Módulo baixo do conversor dos interruptores do MERGULHO,módulo baixo do conversor 20mA,GE FANUC IC697ALG230 |
||

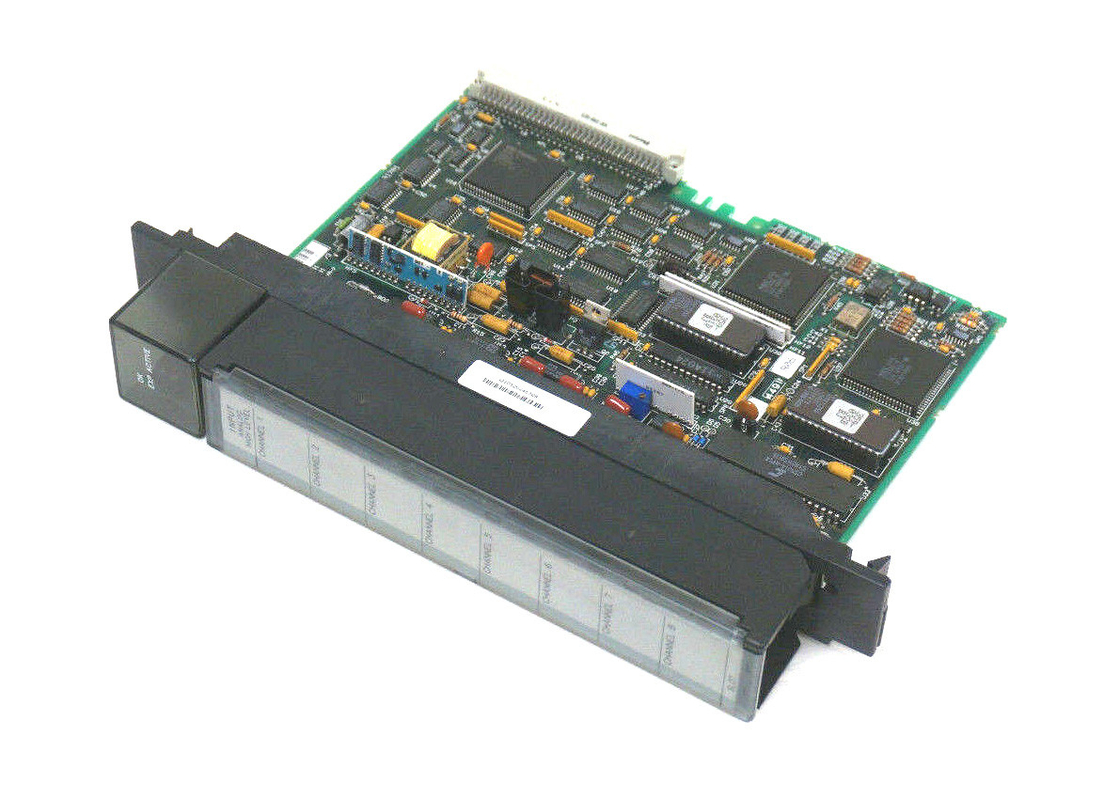

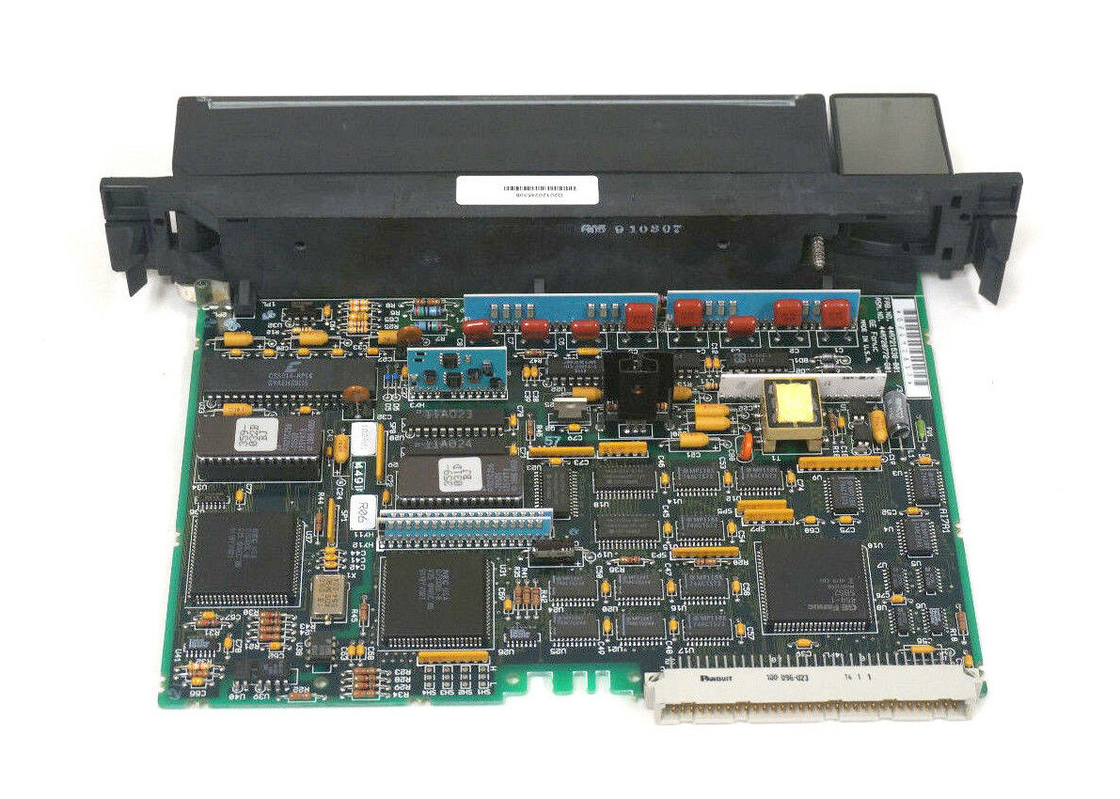

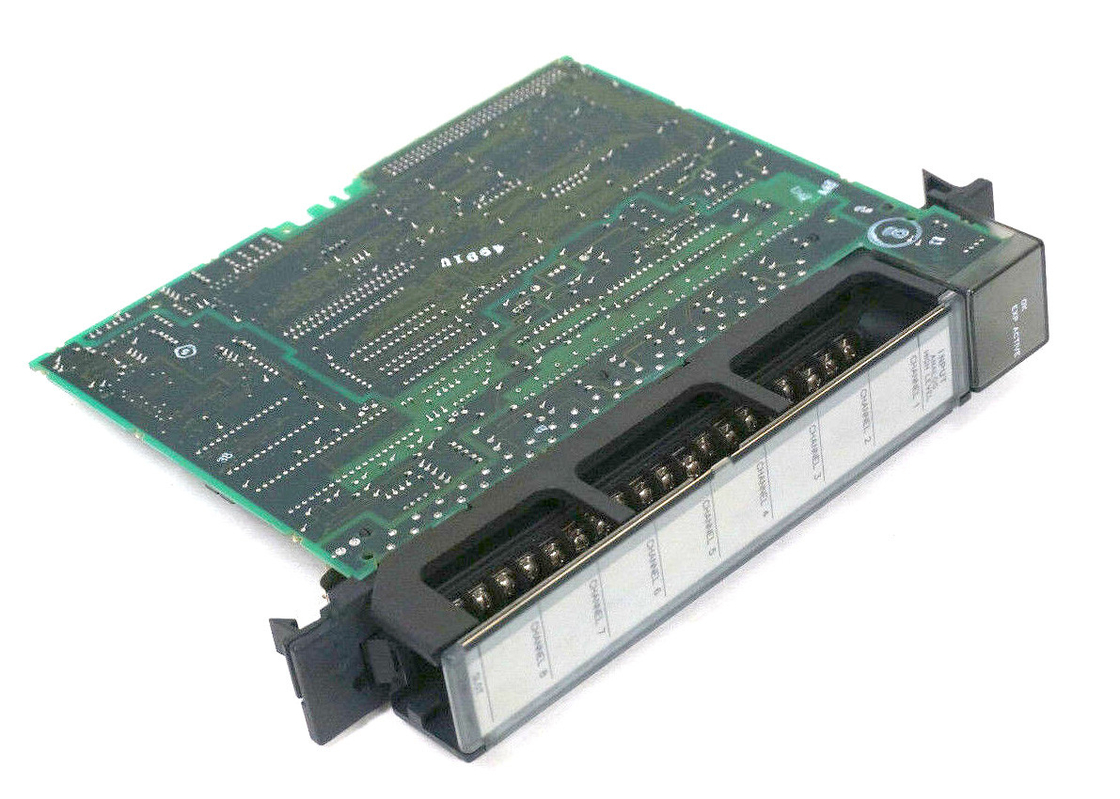

IC697ALG230 é um módulo de conversão de base que pode ser emparelhado com um módulo de expansão de corrente da série 90-30 da GE. O subsistema analógico completo inclui o conversor de base e os módulos de expansão;No entanto, o conversor de base IC697ALG230 tem oito entradas diferenciais que são configuráveis individualmente para corrente ou tensão.O conversor de base aceita entradas analógicas bipolares ou unipolares de até 10 volts em escala completaAlém disso, o conversor de base aceita sinais de circuito de corrente de 4 a 20 milliampéries conforme necessário.Não há saltadores ou interruptores DIP para configurar com esta unidadeA configuração é fácil com funções de software Windows ou MS-DOS.
O módulo IC697ALG230 converte entradas em formato digital para uso da CPU ou para outros controladores que acessam entradas analógicas através do backplane VME.e o conversor básico é de resolução de 14 bitsUma técnica de sobreamostragem e média pode melhorar ainda mais esta resolução. Todas as entradas são protegidas contra condições de sobrevoltagem de estado transitório e constante.Percentagem de referências de IA através das entradas analógicas utilizadas no controlador programávelCada canal de entrada é configurado para usar uma palavra de % AI de memória em 16 bits.A configuração é concluída através do uso da função de configuração do software MS-DOS ou WindowsAlém disso, o cablagem de campo é feita para uma placa terminal removível.As referências de E/S são configuráveis pelo utilizador, eliminando a necessidade de saltadores ou interruptores DIP.
| Faixa de entrada de tensão: | -10 a +10 volts |
| Intervalo de entrada de corrente: | 4 a 20 mA |
| Calibração: | Conjunto de fábrica a 10 volts +/- 2mV |
| Número de entradas: | 8 entradas diferenciais |
| Tipo de módulo: | Conversor de base |
| Potência: | + 5 volts |
| Intervalos de entrada: | Voltagem: de 10 volts a +10 volts Corrente: de 4 a 20 milliamps |
| Resolução: | Escalagem padrão (16 bits) 312,5 microvolts por passo LSB em tensão 0,5 microampere por passo LSB em 4 a 20 mA Nenhum código faltante de mais de 16 bits na tensão Nenhum código faltante de mais de 14 bits na corrente NOTA:A escalagem do usuário pode introduzir códigos ignorados nos 2 ou 3 bits inferiores, dependendo dos fatores utilizados. |
| Precisão: Calibração |
Configuração de fábrica em escala total = 10 volts ± 2 millivolts no módulo do conversor de base. Erros máximos a 25° C (77° F) são: Tensão do conversor de base, ± 0,01% da escala total, ± 0,02% do valor de corrente do conversor de base, ±.05% da escala total, ± 0,1% do valor Tensão do expansor, ± 0,03% do valor total, ± 0,02% do valor Corrente do expansor, ± 0,07% da escala completa, ± 0,1 do valor |
| Conversor de base | Auto-calibração contínua para valores de escala completa zero e positiva (antes da escalagem do utilizador).Um trimpot no Base Converter ajusta o valor da escala completa na entrada de 10VPara... Aplicações críticas este pode ser reiniciado para compensar o envelhecimento do Referência. |
| Precisão: linearidade | ± 0,02% da escala completa em toda a faixa de negativo a positivo. |
| Coeficiente de temperatura | ±5 PPM por °C típico ±15 PPM por °C máximo, tensão ±30 PPM por °C máximo, corrente |
| Impedância de entrada: | Entrada de tensão: maior que 10 megohms na impedância AC DC, 20K ohms em série com capacitor de 0,47 mfd. Entrada de corrente: 250 ohm, shunt de precisão de 0,1% |
| Rejeição do modo comum: | Intervalo de tensão - A entrada de sinal de pico deve situar-se entre +13 e ¢13 volts em relação ao terminal ANLGCOM. |
| Sensibilidade: | Resposta a sinais de modo comum dentro dos limites acima é tipicamente de 70 dB CMRR, correspondente a uma leitura de escala completa de 0,02% para uma entrada de 0V em modo comum de 10 volts.Os sinais de entrada contínuos para além do intervalo de modo comum podem resultar em conversões anormais sem causar alarmes. |
| Transmissão: | As entradas de alta velocidade no módulo Base Converter podem mostrar alguma interação entre canais adjacentes.04% da diferença entre os níveis de entrada afectados e os dos canais adjacentesO efeito pode ser minimizado organizando entradas com níveis semelhantes em canais adjacentes. Não há interação mensurável entre os canais de entrada do Expander. |
| Taxa de conversão: |
As entradas do Conversor Base são atualizadas sequencialmente a cada 2,4 ms a 2,8 ms (máximo) para todos os 8 canais.Tempo entre as atualizações do Expander = 44.8 x N ms (N = número de módulos de expansão presentes). |
| Tempo de resposta: |
Cada entrada tem um filtro de baixa passagem com um corte de 100 radianos/segundo (0,01 segundo).Uma amostra e manter a resolução completaOs tempos de regulação, com as precisões especificadas, para uma entrada de passo de zero a escala completa são os seguintes: 50,0% 30 milissegundos 10,0% 42 milissegundos 00,5% 51 milissegundos 00,1% 67 milissegundos |
| Proteção de entrada: | Entradas isoladas do plano de fundo do VME - mas não entre canais de entrada. |
| Impulso: | As entradas normalmente não afectadas por ondas de anel amortecidas de modo comum com picos de até 1000 volts; picos de modo comum ou transversais até 2500 volts não causam danos,Mas podem causar dados ruins ocasionais se ocorrerem coincidentemente com a conversão do canal afetado. |
| Supervoltagem contínua: |
As entradas sobrevivem ao modo comum ou ao modo normal de falha de 120 VAC ou 125 VDC por pelo menos 1 minuto. Danos limitados apenas à entrada afetada. |
| Requisitos de energia: | |
| Planilha de fundo do rack |
+5 volts a 0,8A (4 watts) no máximo para o conversor de base +5 volts a 0,4A (2 watts) para cada módulo Expander |
| Lado do campo | Não é necessária nenhuma potência para o módulo; contudo, a corrente para entradas de 4 a 20 mA deve ser fornecida pelo utilizador. |
