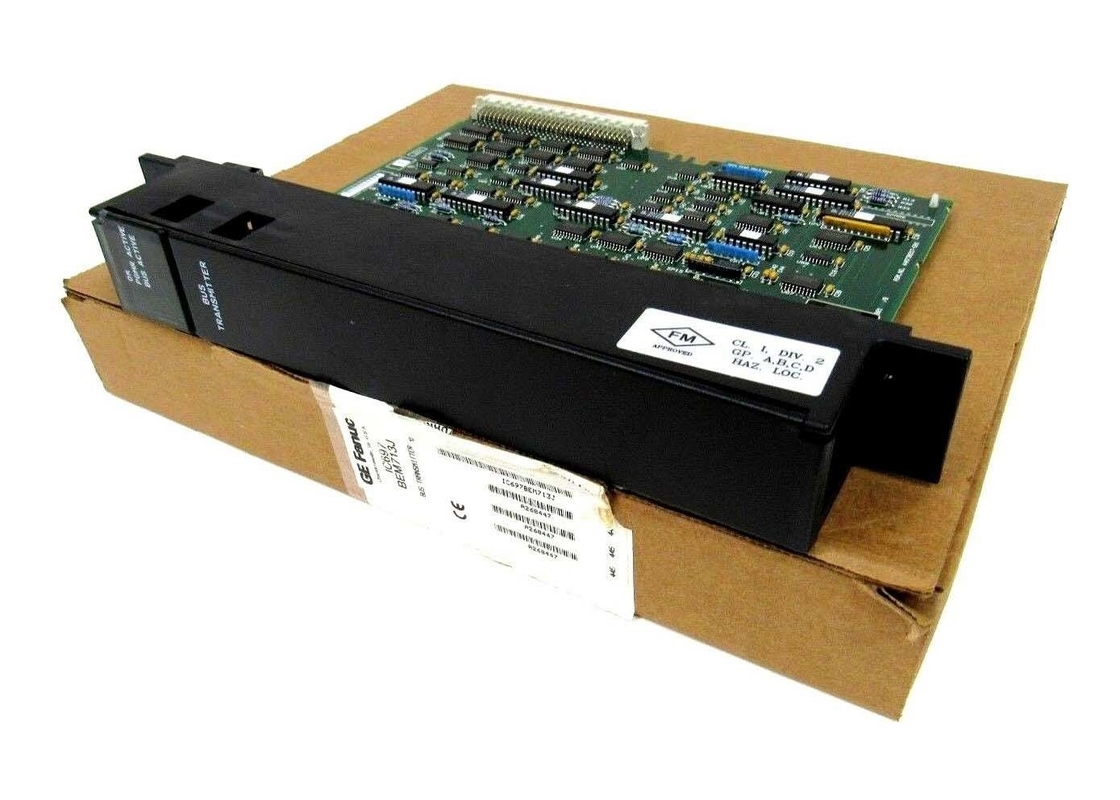

GE FANUC IC697BEM713, módulo de transmissor do ônibus, 500 Kbytes/segundo

GE FANUC IC697BEM713, módulo de transmissor do ônibus, 500 Kbytes/segundo

Descrição do produto

O IC697BEM713 é um módulo de transmissor do ônibus (BTM) da série 90-70 fabricado por GE Fanuc. O módulo IC697BEM713 permite a expansão da cremalheira principal do processador central quando o sistema exige os módulos adicionais (até sete cremalheiras adicionadas do PLC IC697). A função da programação paralela do elevado desempenho é uma característica importante. Adicionalmente, este BTM é fácil de configurar e não exige o uso de interruptores de MERGULHO.

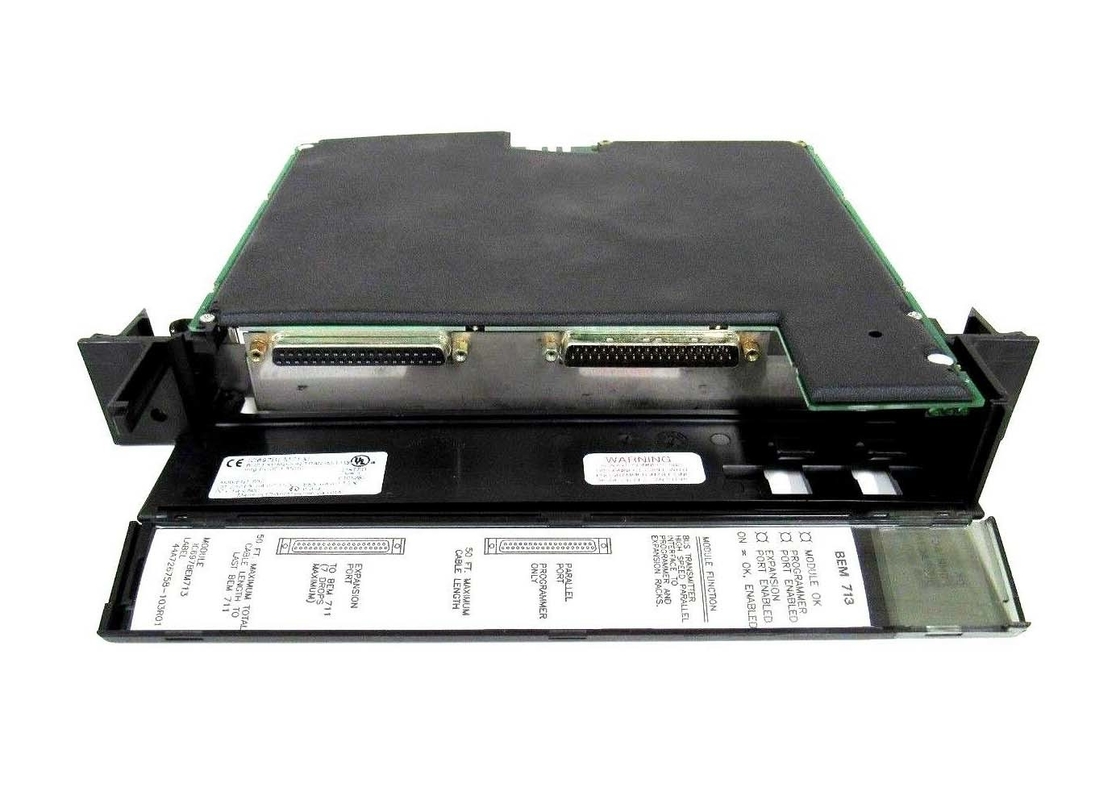

O módulo IC697BEM713 reside em um único entalhe e tem dois conectores, um conector superior para unir ao dispositivo de programação e um conector inferior, que seja para um arranjo margarida-acorrentado através de BRMs às cremalheiras da expansão. O módulo de transmissor do ônibus deve ser configurado usando a função de programação da configuração de software de MS-DOS ou de Windows.

Alerta do diodo emissor de luz do estado (3) o usuário às edições com o porto e/ou o módulo. O diodo emissor de luz superior da APROVAÇÃO do MÓDULO mostrará SOBRE quando o software do processador central termina a configuração de BTM e votou cada cremalheira da expansão de sistema. Emitir-se-á FORA DE quando ou se estas circunstâncias não são estadas conformes. O diodo emissor de luz médio de Port Enabled do programador pode piscar ou para mostrar SOBRE para indicar o programador e o PLC estão comunicando-se. Emitir-se-á FORA DE quando não se estão comunicando. O diodo emissor de luz permitido portuário da expansão inferior indica o estado do ônibus de expansão. Este diodo emissor de luz pode piscar SOBRE quando o BTM se está comunicando com os módulos de receptor do ônibus ou FORA se não é.

Ao instalar o IC697BEM713, o usuário deve ter o manual apropriado do controlador do programador para a referência. O poder deve ser FORA antes de começar. Uma vez que o módulo é instalado na cremalheira principal do processador central, o poder pode ser despejado. É importante notar, contudo, que o módulo não pode ser instalado no entalhe 1. Deve ser instalado à direita de todos os módulos de fonte da interrupção IC697.

Sobre IC697BEM713

O módulo de GE Fanuc IC697BEM713 é um módulo de transmissor do ônibus da série 90-70. Permite expansões da cremalheira principal quando os módulos adicionais são exigidos no sistema. O módulo IC697BEM713 permite a expansão cremalheiras adicionais às sete de um PLC IC697. O módulo IC697BEM713 igualmente fornece uma relação paralela que possa ser usada por um dispositivo de programação. O módulo IC697BEM713 ocupa um entalhe na cremalheira. Há 2 conectores no módulo IC697BEM713: o conector na parte superior é fornecido conectando com um dispositivo de programação e o conector na parte inferior permite a configuração da margarida-corrente às cremalheiras da expansão através dos módulos de receptor do ônibus. Os módulos IC697BEM713 exigem 5 volts de tensão de C.C. da placa traseira do sistema e tira 1,4 ampères da corrente.

As especificações para a relação do programador incluem uma taxa de dados de 500 por segundo dos quilobytes e um comprimento do cabo apoiado máximo de 50 pés. As especificações para a relação da expansão igualmente incluem taxa de 500 uma quilobyte-por-segunda dados e um comprimento do cabo máximo de 50 pés. O módulo IC697BEM713 pode ser instalado em todo o entalhe na cremalheira principal exceto no entalhe 1 que é reservado para o processador central. O poder da cremalheira deve ser desligado antes da instalação do módulo e pode ser girado sobre depois que o módulo é instalado na cremalheira. Três diodos emissores de luz verdes são fornecidos no módulo indicando a informação de estado. O diodo emissor de luz o mais elevado gerencie sobre quando o software do processador central termina a configuração de ligação inicial do módulo IC697BEM713 e votou todas as cremalheiras da expansão no sistema. O diodo emissor de luz da parte inferior indica o estado do ônibus de expansão. O diodo emissor de luz médio está ligada ou piscando quando o PLC e o programador se estão comunicando.

Especificações técnicas

Informação técnica

Especificações
