Processador central do entalhe do módulo de controle do entalhe de IC697CGR935 GE FANUC One único

Processador central do entalhe do módulo de controle do entalhe de IC697CGR935 GE FANUC One único

Descrição do produto

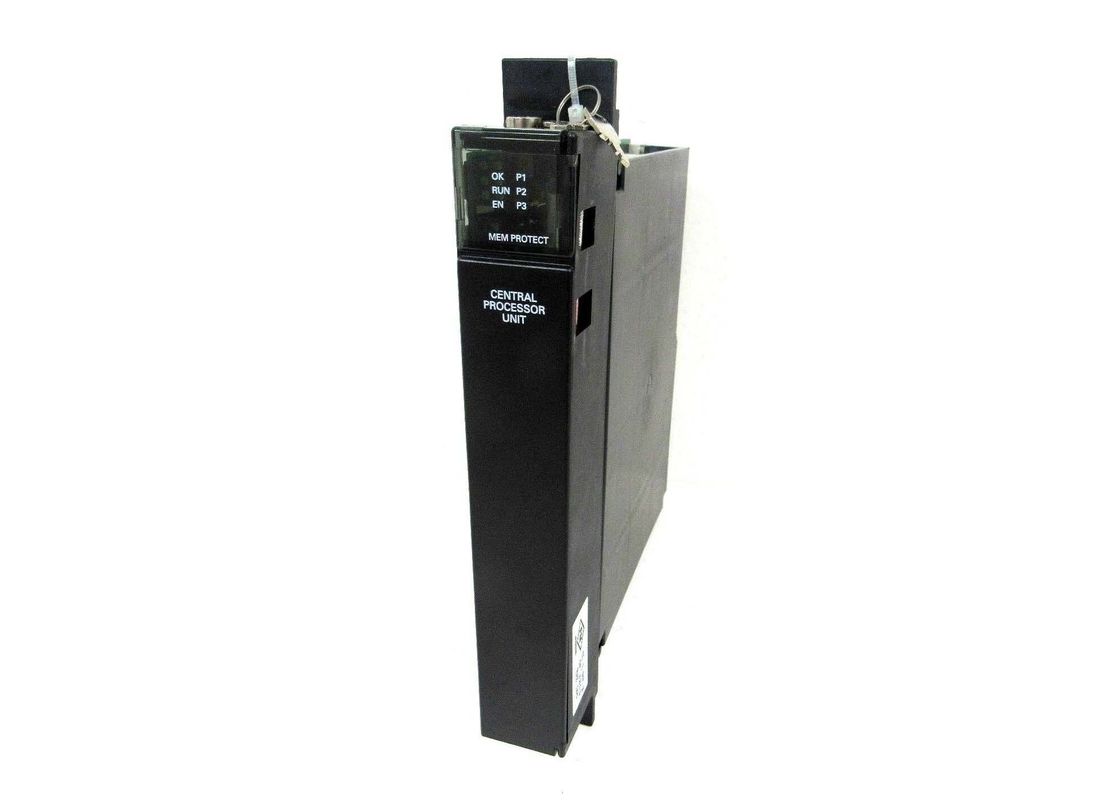

O módulo IC697CGR935 é um controlador de slot único da série GE Fanuc, que permite cálculos de pontos flutuantes obrigatórios para aplicações de redundância de CPU. O módulo IC697CGR935 no Sistema de Redundância é usado como controlador. Existem dois métodos de controle a serem observados ao usar o IC697CGR935. No processo GHS, diversas redes de barramento único com um controlador redundante são utilizadas em cada CLP sincronizado. Ao utilizar o processo GDB, múltiplas redes de E/S são utilizadas com barramentos simples ou duplos em cada CLP sincronizado. Cada método de controle pode ser facilmente ativado e usado sem dificuldade. No módulo IC697CGR935, a placa de memória fornece dados e a memória do programa está incluída no módulo. O IC697CGR935 pode ser operado remotamente ou pela chave RUN/STOP de três posições. Posicionados na parte frontal do módulo estão os LEDs, que especificam o status da CPU.

A instalação do módulo IC97CGR935 não deve ser tentada sem consultar o manual apropriado de instalação do controlador programável e redundância de CPU Hot Standby. A bateria deve ser conectada a um dos conectores de bateria do módulo. A chave seletora deve estar posicionada em MEMORY PROTECT OFF e não deve haver energia no rack. Depois que o módulo for instalado no slot 1 do rack 0, a alimentação será ligada. O LED superior deverá piscar indicando que o módulo IC697CGR935 está ligado. Assim que o diagnóstico for concluído de forma eficaz, o LED superior esquerdo permanecerá aceso enquanto o segundo e o terceiro LED estarão apagados. O LED MEMORY PROTECT, que é o quarto LED, está apagado porque a chave seletora está na posição desligada. A programação agora está pronta para a CPU. A CPU pode ser programada independentemente da localização da chave. Uma vez confirmado o programa, a chave seletora pode ser posicionada no modo operacional apropriado.
