GE FANUC IC697CHS782, entalhe 17, cremalheira traseira do integrador da montagem VME projetou

GE FANUC IC697CHS782, 17 Slot, montado traseiro VME integrador

Projeto do rack

Descrição do produto

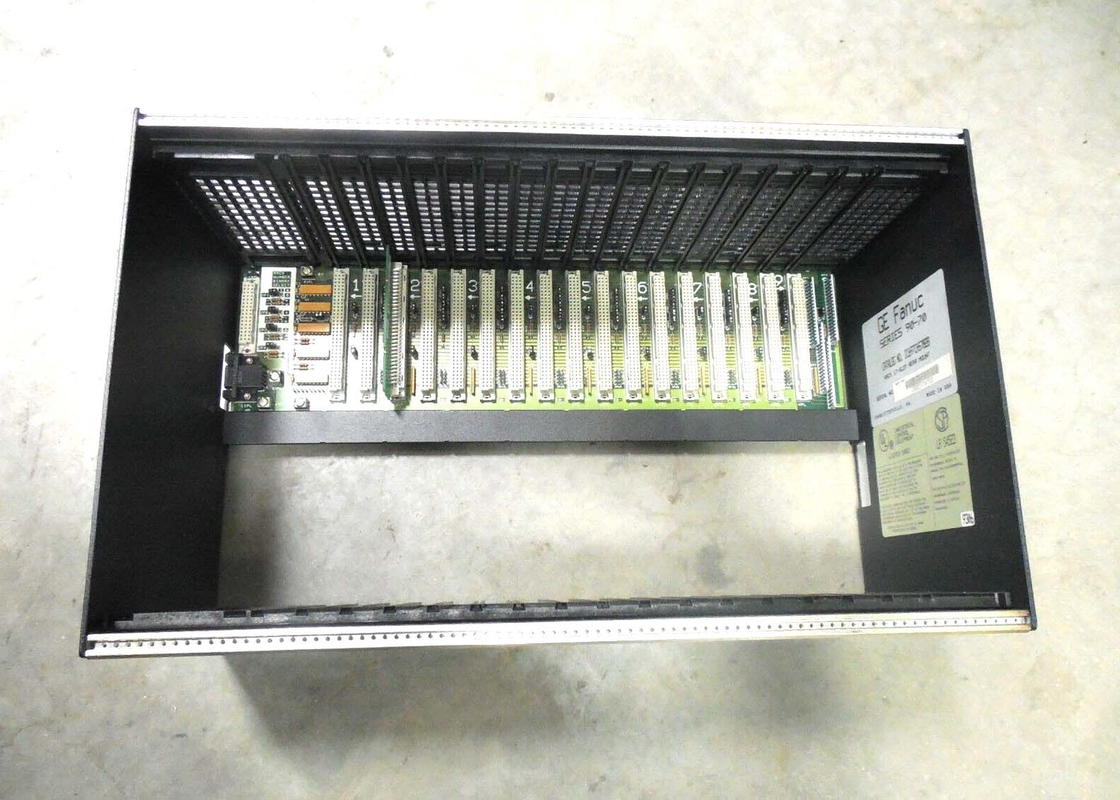

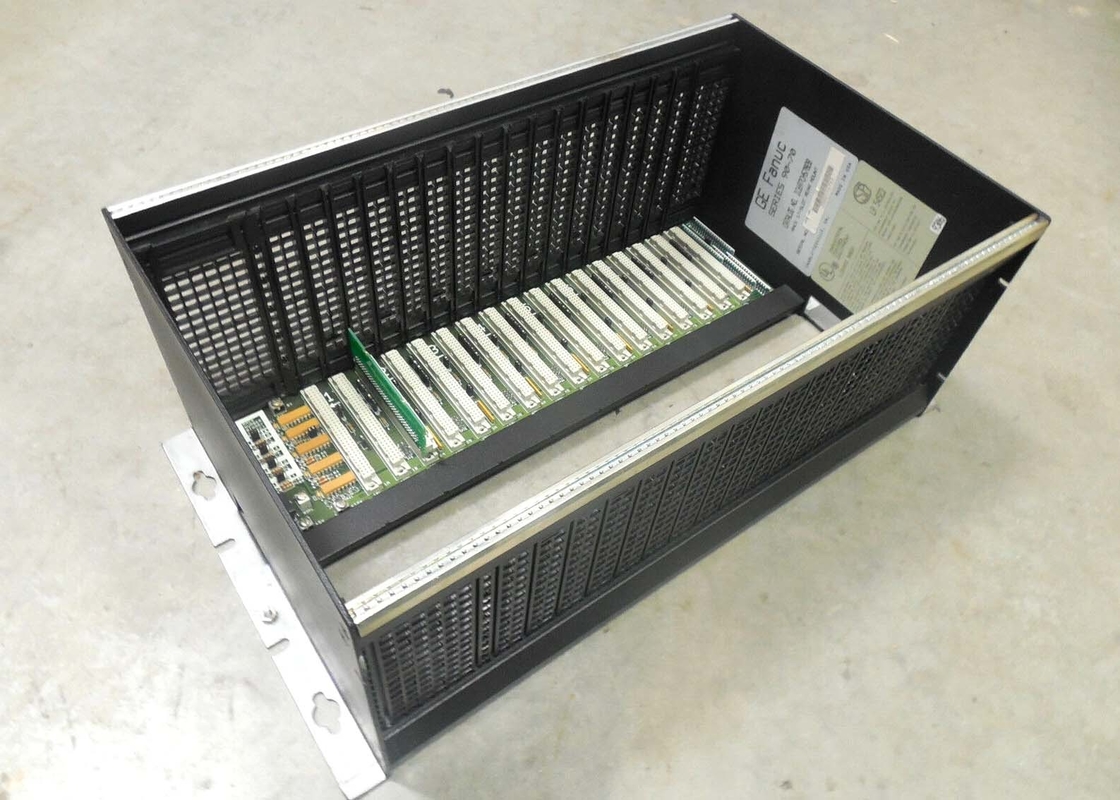

O IC697CHS782 é um rack integrador VME de montagem traseira de 17 ranhuras projetado pela GE Fanuc.O rack é projetado para o controlador programável IC697 que pode ser usado para módulos VME de terceiros, bem como todas as configurações de CPU e E/S IC697 exceto aplicações de redundância. Ao montar o rack IC697CHS782, deve ser deixado espaço adequado ao redor do rack para permitir o processo de resfriamento do módulo..

Os racks IC697CHS782 podem acomodar módulos de I/S de alta densidade IC697 e módulos VME, que podem ter métodos de conexão de dispositivos de campo variáveis.Há uma sucessão de posições de salto localizadas no plano traseiro que ajudam a fornecer flexibilidade para os dois tipos de módulos a serem instaladosOs tipos de módulos VME estão em slots únicos, enquanto os módulos IC697 requerem dois slots. Os slots para o IC697 são identificados por um número, seta e são marcados como 1A-9A.

O rack IC697CHS782 é montado num gabinete de 10 ̊ destinado a aceitar a ligação AC/DC ou pode funcionar com uma fonte de alimentação externa.É necessário um módulo adaptador de alimentação se utilizar uma fonte de alimentação externaOs requisitos de energia para dois racks necessitam apenas de uma fonte de alimentação para muitas das aplicações.O processo de dois racks utilizando uma única fonte de alimentação pode ser aplicado se o segundo rack requer apenas uma potência de +5 volts de 5Existem interconexões necessárias que são fornecidas com o uso de um cabo de extensão que está disponível mediante encomenda.O cabo de extensão liga-se a um conector de tipo D de 9 pinos através de um buraco no lado esquerdo do rackO trilho localizado na parte inferior do rack é usado para a aterragem do escudo do módulo.

Sobre IC697CHS782

O rack IC697CHS782 é um rack integrador projetado pela GE Fanuc.O rack pode ser integrado com diferentes módulos PLC GE IC697O rack é compatível com módulos VME de terceiros e pode ser integrado com CPUs, diferentes configurações de E/S e outros dispositivos e aplicações.O integrador funciona com conectores de plano de fundo que são colocados no 0O rack pode permitir várias operações de rack com apenas uma unidade de energia.O rack IC697CHS782 suporta um conjunto de ventilador opcional que pode ser usado para módulos de alta potência.

A montagem do rack integrador IC697CHS782 deve deixar espaço suficiente para o fluxo de ar para o arrefecimento do dispositivo.Este método de resfriamento é conhecido como resfriamento por convecçãoOs requisitos de montagem são criados pela aplicação e pelo rack ordenado.Os operadores devem utilizar adequadamente as flanges de montagem que desempenham um papel importante na instalação e substituição do rackPara configurar o rack IC697CHS782, um par de saltadores é necessário no plano de trás do rack. Estes saltadores adicionam flexibilidade à instalação do módulo.O rack integrador VME pode aceitar plugues AC/DC e funcionar facilmente com uma fonte de alimentação externaO rack IC697CHS782 usa o trilho inferior para a aterragem do escudo.O intervalo de temperatura de funcionamento ambiente deve corresponder ao intervalo de temperatura do dispositivo especificado.

Especificações técnicas

Especificações técnicas do IC697CHS782
