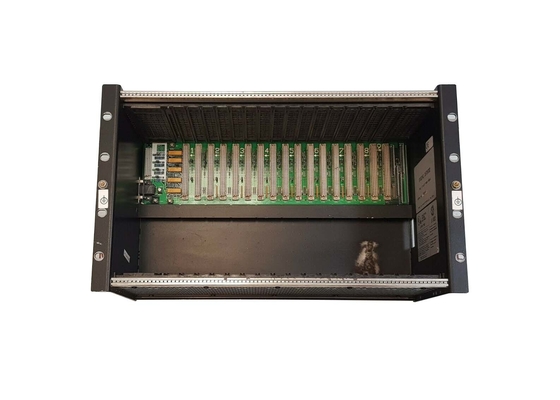

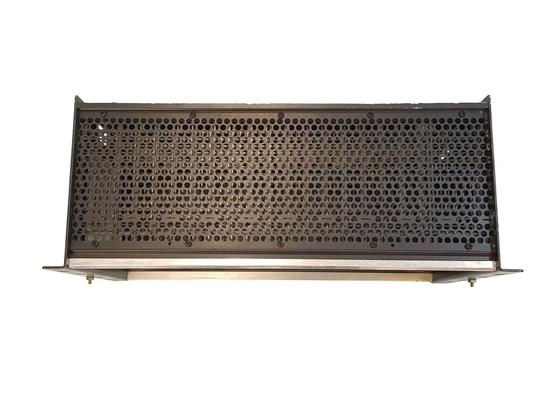

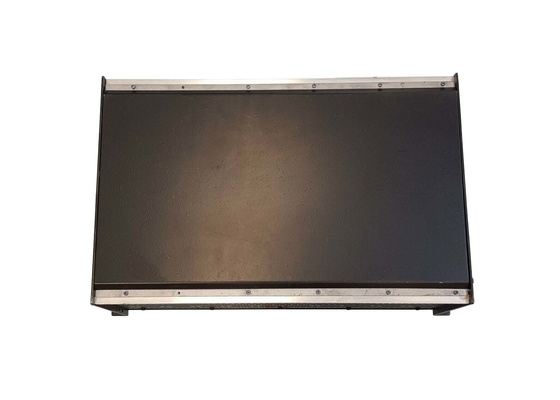

O IC697CHS783 é cremalheira dianteira/traseira do integrador da montagem VME com os 17 entalhes projetados por GE Fanuc. Esta cremalheira IC697CHS783 para IC697 PLCs é projetada trabalhar com os módulos do ó partido VME e as configurações do I/O (que não incluem aplicações da redundância). A placa traseira de 17 entalhes assegura a integração fácil do módulo de VME.

As características adicionais do IC697CHS783 incluem montagens em rack traseiras profundas e padrão de 10 polegadas montagens em rack dianteiras de 19 polegadas. As fontes de alimentação de encaixe de AC/DC e de C.C. IC697 são aceitáveis. O usuário pode igualmente escolher uma fonte da alimentação externa; contudo, um módulo do adaptador é exigido neste caso. Igualmente é incluída a disposição para uma operação de duas cremalheiras baseada na única fonte de alimentação assim como para configurações alto-atuais. Um jogo opcional pode ser pedido adicionando a placa traseira J2 ou fazendo conexões de cabo da fita. Há igualmente um conjunto de fã opcional disponível para os módulos de alta potência.

Cada configuração da cremalheira tomará uma fonte de alimentação no módulo à posição esquerda; contudo, a capacidade da fonte de alimentação é um fator que possa limitar a quantidade do módulo em uma cremalheira. Até três módulos de VME podem ser usados em uma cremalheira com os módulos IC697. A versatilidade das cremalheiras permite ambos os módulos do ó partido com o uso das ligações em ponte na placa traseira configurar entalhes.

A integração dos módulos do ó partido ocorre movendo as ligações em ponte. Ao montar a cremalheira IC697CHS783, o usuário deve sair da suficiente sala para o fluxo de ar, que permite que o módulo refrigere corretamente. Isto é quando um conjunto de fã da cremalheira é útil. Montando exigências para a parte dianteira e/ou a parte traseira são determinados pela cremalheira pediu. As flanges de montagem são incluídas já nos painéis laterais da cremalheira. É importante recordar que o cabo de extensão do poder deve ser unido antes que o poder esteja aplicado. O cabo de extensão não deve ser conectado quando o sistema se operar.

Sobre IC697CHS783

A cremalheira IC697CHS783 é uma cremalheira do integrador de GE Fanuc VME. A cremalheira pode facilmente apoiar os módulos da terceira de VME que exigem 0,8 polegadas do afastamento da instalação. A cremalheira pode tomar um máximo de 5 volts do poder. A corrente máxima que os usuários podem fornecer à cremalheira é 3,3 ampères. A cremalheira pode acomodar todo o GE IC 697 módulos do PLC. Na parte anterior, pode facilmente conectar a uma cremalheira de 19 polegadas, e na parte traseira, pode ser instalada em um cerco 10 polegada-profundo. A cremalheira do integrador pode acomodar uma fonte de alimentação de um único motopropulsor.

A cremalheira IC697CHS783 é equipada com uma placa traseira de 17 entalhes que possa fornecer a integração fácil outros módulos de VME. Durante a montagem da cremalheira, bastante afastamento deve ser deixado em torno dele para o fluxo de ar. A cremalheira tem dimensões de 11,15 polegadas na altura, de 19 polegadas na largura, e de 7,5 polegadas detalhado.

A cremalheira IC697CHS783 pode ser configurada usando uma série de ligações em ponte que são ficadas situadas na placa traseira perto de cada entalhe. Isto ajuda na flexibilidade durante a instalação. O sistema IC697 permite a configuração do usuário das referências do ponto do I/O para os módulos. A cremalheira oferece a retenção do módulo. Vem com travas moldadas que agarram nos trilhos superiores e mais baixos da cremalheira.

Os apoios de cremalheira IC697CHS783 um conjunto de fã opcional da cremalheira. Os fãs na cremalheira do integrador para produzi-los de baixo nível de ruído e são montados usando os rolamentos de esferas para vida de funcionamento prolongada. Cada configuração da cremalheira acomoda uma única unidade da fonte de alimentação na posição leftmost. A cremalheira pode ser montada verticalmente e horizontalmente, segundo as necessidades da aplicação.
