GE FANUC IC697CHS791, 9-Slot, cremalheira do PLC de Front Mount, configurações do I/O

GE FANUC IC697CHS791, 9-Slot, PLC Rack montado na frente, Configurações de E/S

Descrição do produto

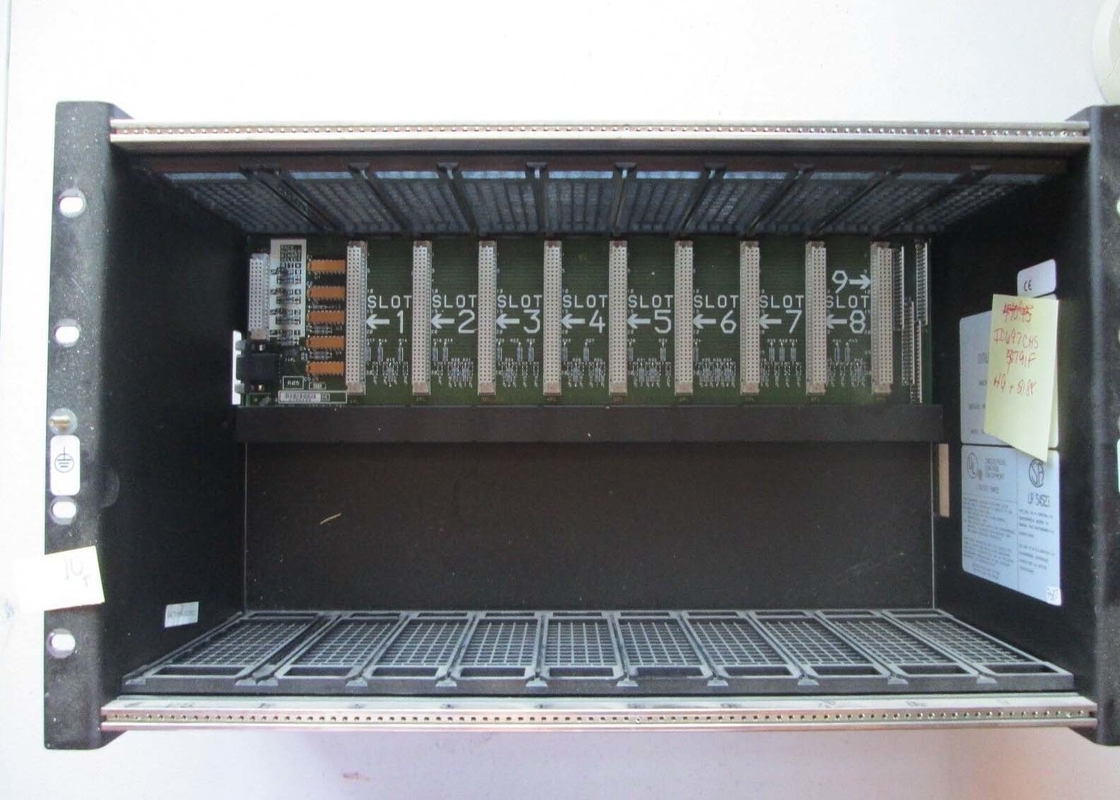

O IC697CHS791 é um rack PLC de montagem frontal de 9 ranhuras da série GE Fanuc.O rack IC697CHS791 é montado num rack padrão de 19Todos os slots no rack IC697CHS791 têm 1,6 ′′ de largura, com exceção do slot de alimentação, que tem 2,4 ′′ de largura.O rack IC697CHS791 está equipado com detecção de slots, que é necessário para os módulos de E/S de tipo rack criados para o PLC IC697.Os módulos usam uma placa terminal de fiaçãoO grupo de fios é conduzido através da cavidade da placa de terminais, onde é fornecida uma chave para fixar os fios na caixa da placa de terminais.

No processo de chave mecânica, para evitar a troca não intencional de um tipo de módulo por outro, uma chave é projetada para cada tipo de módulo.A chave vai prender-se no trilho do meio do rack onde vai ficar uma vez que o módulo é removidoOs slots de rack são projetados para o tipo de módulo correto a ser colocado naquele slot. Se o módulo precisar ser movido para outro local no rack, a chave pode ser removida empurrando para cima.Isto vai soltar a fechadura.Quando há vários racks em um sistema, todos os racks recebem um número entre 0-7 com o rack da CPU sempre sendo 0.Quatro saltadores binários programados localizados no plano traseiro do rack IC697CHS791 são o ponto derivado para a determinação do PLC dos números para cada rack.

Sobre IC697CHS791

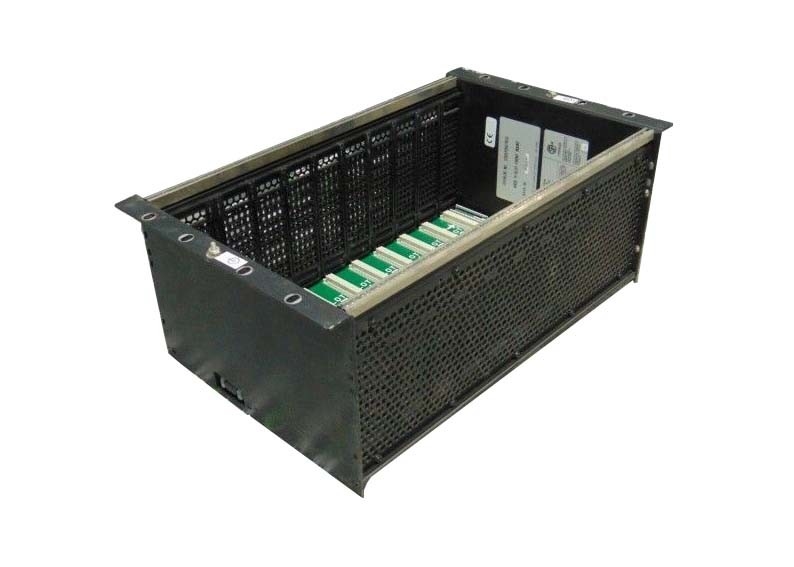

O rack GE Fanuc IC697CHS791 é um rack padrão de 9 ranhuras que é montado na frente.O objetivo do rack IC697CHS791 de 9 faixas é fazer parte da base de um controlador lógico programável ou sistema PLC e hospedar até 9 módulos PLC por vez. As dimensões do rack IC697CHS791 são 11,15 x 19 x 7,5 polegadas. Este rack é feito para ser montado na frente em outro rack que é um rack padrão de 19 polegadas ou 480 milímetros,e normalmente não precisa ter um ventilador instalado para resfriá-loO rack IC697CHS791 pode ser usado em qualquer configuração de Série 90-70 PLC I/O e CPU e eles aceitam todos os tipos de módulos de Série 90-70 GE IC697 PLC.

No rack padrão GE IC697CHS791 de 9 faixas, há um conector de alimentação localizado à esquerda de todas as faixas de módulo onde está ligado o módulo de alimentação do rack.A fonte de alimentação pode ser uma fonte AC ou uma fonte DCEste rack também pode ser ligado a outro rack e eles podem compartilhar uma fonte de alimentação em uma configuração de aplicação I / O estendida,e esta ligação é possível com um kit de cabo de expansão de alimentação GEO rack IC697CHS791 de 9 ranhuras necessita de 0,5 Amps de corrente do I/O Bus. Os módulos que ele hospeda estão fixos no local com uma chave mecânica.Os módulos que foram fixados no local podem ser removidos se necessário, mas a chave impede-os de serem removidos facilmente, instalados na ranhura errada ou de serem utilizados para substituir o módulo errado.

Especificações técnicas

Especificações técnicas do IC697CHS791
