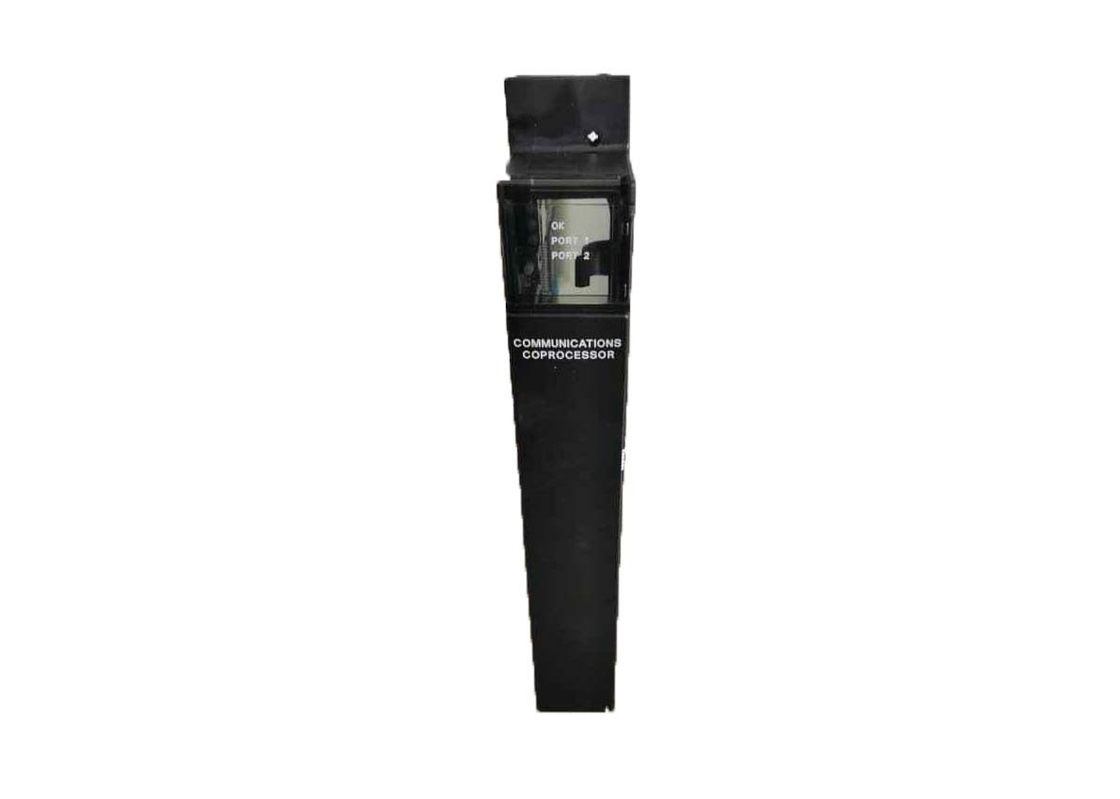

GE FANUC IC697CMM711, módulo do co-processador das comunicações do Único-entalhe, 90-30 séries

GE FANUC IC697CMM711, módulo do co-processador das comunicações do Único-entalhe, 90-30 séries

Descrição do produto

O IC697CMM711 é um módulo do co-processador das comunicações do Único-entalhe (CMM) de GE 90-30 séries. O módulo vem padrão com configuração macia do interruptor (eliminando a necessidade para interruptores e/ou ligações em ponte), três diodos emissores de luz do estado, controle de restauração da tecla, e duas portas de série. O módulo usa uns 12 megahertz, microprocessador 80C186. Adicionalmente, nenhuma bateria é necessário.

O CMM são parte de uma família dos módulos de comunicação e demonstram o controle de ambas as comunicações (CCM), o terminal remoto (RTU), e a funcionalidade geral das comunicações IC69 (SNP). CCM, RTU e SNP estão disponíveis em qualquer um ou em ambas as portas de série em algumas de nove configurações possíveis: CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU, e RTU/SNP. O módulo entrega o RS-232 e RS-485 conecta e comunica-se com o processador central do PLC através da placa traseira. CMMs numeroso pode ser colocado em apenas um sistema do PLC IC697.

As funções permitidas pelo IC697CMM711 CMM no modo de operação CCM incluem de leitura/gravação do registro, entrada e as tabelas da saída, bocado ajustado/claro das entradas e saídas, lido da almofada de risco, sequência de Q comandam para rápido leem, e alteração diagnóstica da palavra de estado. Nas configurações mestras/par CCM, as comunicações dos novatos CMM com os dispositivos remotos com os pedidos das comunicações do programa da escada da aplicação.

O estado do módulo IC697CMM711 é viewable através de três diodos emissores de luz. A atividade das portas de série é identificada no diodo emissor de luz do porto 1 e no diodo emissor de luz do porto 2. O diodo emissor de luz superior piscará quando o módulo é posto acima, e os diagnósticos estão terminados uma vez eficazmente, o diodo emissor de luz superior permanecerão iluminados. O diodo emissor de luz superior identificará sempre o estado do módulo.

Sobre IC697CMM711

O módulo IC697CMM711 de GE Fanuc é um módulo industrial do co-processador das comunicações, igualmente conhecido como um CCM. É parte da linha de produtos da série 90-70 de GE Fanuc de controladores programáveis da lógica ou componentes e acessórios do PLC. Os protocolos de comunicação que o módulo do co-processador de uma comunicação IC697CMM711 pode apoiar são o mestre, o escravo, e os protocolos CCM partilhas de arquivos, o mestre e o escravo SNP e protocolos de SNPX, e o protocolo de comunicação do escravo RTU Modbus. O módulo vem com 1 entalhe e uma tecla para restaurar. Não precisa uma bateria. O módulo IC697CMM711 não precisa ligações em ponte ou interruptores para a configuração. Em lugar de, pode ser configurado com o método macio da configuração do interruptor. Este módulo do co-processador das comunicações vem com 2 portas de série que podem ser as portas de série RS-232 ou RS-422/RS-485.

O módulo do co-processador das comunicações IC697CMM711 da série 90-70 de GE Fanuc usa um microprocessador 80C186 que se opere a uma taxa de 12 megahertz. É possível instalar mais de 1 módulo do co-processador das comunicações em um único sistema programável do controlador da lógica para maximizar as opções de uma comunicação de sistema do controlador. Módulo IC697CMM711 e todo o CCMs restante no sistema do PLC comunicam-se com o processador central do PLC através da placa traseira. Há 3 diodos emissores de luz neste módulo. Um do diodo emissor de luz mostrar a condição atual do módulo quando a outra mostra de 2 diodos emissores de luz a atividade das portas de série do módulo 2. Os diodos emissores de luz portuários são etiquetados como o 1 diodo emissor de luz portuário e o diodo emissor de luz do porto 2. Este módulo é feito para ser instalado em uma cremalheira, e deve somente ser instalado quando o poder da cremalheira é desligado.

Especificações técnicas

Especificações técnicas para IC697CMM711
