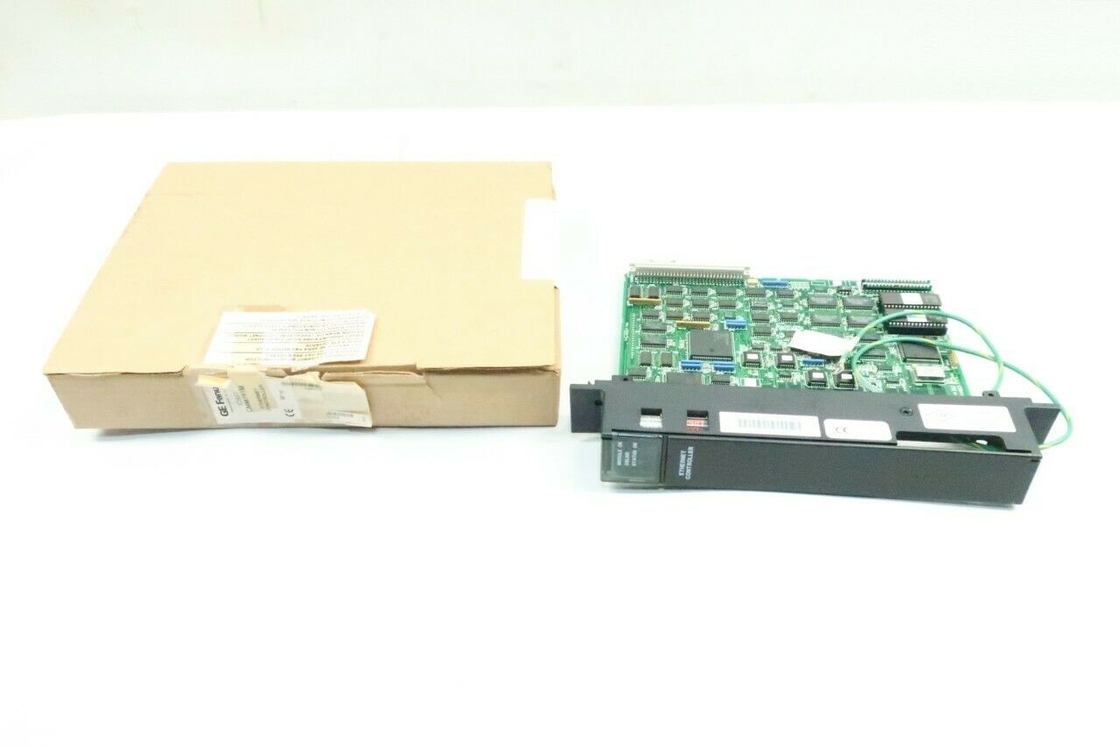

GE FANUC IC697CMM741, controlador programável In The dos ethernet 90-70 séries
Descrição do produto
O IC697CMM741 é um controlador programável dos ethernet nas 90-70 séries. O controlador IC697CMM741 é um membro da família de produto do hardware e do software do LAN da fábrica IC651. Este grupo oferece soluções do elevado desempenho para interconectar controladores da automatização. O controlador IC697CMM741 é projetado ser obstruído em um entalhe na cremalheira do PLC IC697. O controlador IC697CMM741 permite o acessório direto do PLC ao LAN de IEEE 802,3 CSMA/CD. É equipado com 15 uma conexão padrão do porto do pino AUI e projetado para os controladores IC697. Um cabo de AUI ou de transceptor pode ser fornecido pelo usuário. Usa um único entalhe na cremalheira do PLC, e o software é fácil de carregar e/ou promover. Adicionalmente, o software salvar através dos falhos elétricos no mínimo seis meses.
Ao instalar o controlador IC697CMM741 na cremalheira do PLC, o poder deve ser desligado da cremalheira. Conecte a bateria com o dianteiro-revestimento da capa e a dobradiça à direita. A aba do cabo da massa deve enfrentar longe da superfície da placa. Uma vez que a bateria é conectada a um dos conectores, comprima simplesmente para travar. Introduza o controlador no entalhe apropriado (geralmente o primeiro entalhe à direita do processador central ou do BTM. Não force a placa ao travar. É importante notar que o controlador dos ethernet não funcionará corretamente se há entalhes vazios a sua esquerda. CUIDADO: O fio à terra verde deve firmemente ser prendido ao chassi da cremalheira, e a cremalheira deve ser aterrada para assegurar a funcionalidade do LAN.
Sobre IC697CMM741
O dispositivo da relação IC697CMM741 é fabricado por GE Fanuc em sua linha de produtos da série 90-70 para ser uma relação para dispositivos do LAN dos ethernet do TCP/IP ou para a série de GE 90-70 dispositivos do MMS. A relação IC697CMM741 é igualmente um controlador dos ethernet, e pode unir PLCs diretamente a um LAN como o LAN de IEEE 802,3 CSMA/CD. Este controlador dos ethernet é feito para a série 90-70 IC de GE 697 controladores programáveis e precisa somente 1 entalhe na cremalheira do PLC de ser montado firmemente. O software que os usos do controlador dos ethernet IC697CMM741 podem ser carregados ou promovido facilmente com RAM, e o controlador podem reter seu software após um falho elétrico por 6 meses mínimo. O software que pode se usar inclui software de comunicações do TCP/IP e do MMS/OSI, Windows completo e DOS que programam e software de comunicação, e software que é feito para diagnósticos e a gestão de estação detalhados.
O controlador e a relação dos ethernet IC697CMM741 da série 90-70 de GE podem conectar a um dispositivo do transceptor através de um cabo de transceptor usuário-fornecido ou de um cabo de AUI (relação da unidade do acessório) através de seu D-tipo padrão conector que tem 15 pinos. O cabo e o transceptor são como o controlador dos ethernet faz sua conexão ao LAN dos ethernet. Os usuários podem monitorar o estado da relação do controlador com seus 3 diodos emissores de luz. RAM no controlador dos ethernet IC697CMM741 usa uma bateria para o backup e as lojas de RAM todo o software de comunicação. Este dispositivo do controlador e da relação igualmente tem a ROM e os firmware que armazenam as funções, o software da configuração, e as características de diagnósticos básicos que usa.
Informação técnica
Especificações:
|
Consumo de potência (típico):
Retenção da memória:
|
O consumo de potência para o controlador dos ethernet inclui as cargas RS-232 externos e o transceptor externo. O módulo é posto pela cremalheira. A fonte de alimentação deve fornecer +12 VDC.
+5 VDC +12 VDC
1.00A 0,5 A
Uma bateria a bordo fornece o poder alternativo (pelo menos 6 meses) quando o poder é removido da cremalheira do processador central que contém o controlador dos ethernet.
|
|
Dimensões físicas: Placa de circuito:
Montagem:
Conectores:
InterfaceSpecifications:
|
6,3 x 9,19 polegadas (160 x 233 milímetros). Ocupa um único entalhe em uma cremalheira do PLC IC697.
O módulo obstrui na cremalheira do processador central IC697 no primeiro entalhe disponível à direita do processador central ou do BTM. (Módulo de receptor do ônibus se cremalheira remota)
- Indicadores do diodo emissor de luz: APROVAÇÃO DO MÓDULO, EM LINHA, APROVAÇÃO DO ESTADO
- Tecla do reinício e conectores de bateria - borda dianteira da placa atrás dos portos articulados da série e do transceptor da porta
- Porta de série: fêmea de 9 pinos, D-conector (à G/M local)
- Porto do transceptor: fêmea de 15 pinos, LAN do D-conector (ao cabo e à rede de transceptor dos ethernet) (à rede G/M e/ou ao programador de IC641-Ethernet)
Classe do Logical Link Control de IEEE 802,2 mim
Porta de série média do controle de acesso 10Mbps de IEEE 802,3 CSMA/CD: RS-232 DTE, 9600 bps
Porto do transceptor: Os ethernet, IEEE 802,3 CSMA/CD, transceptor SQE devem ser permitidos.
|
