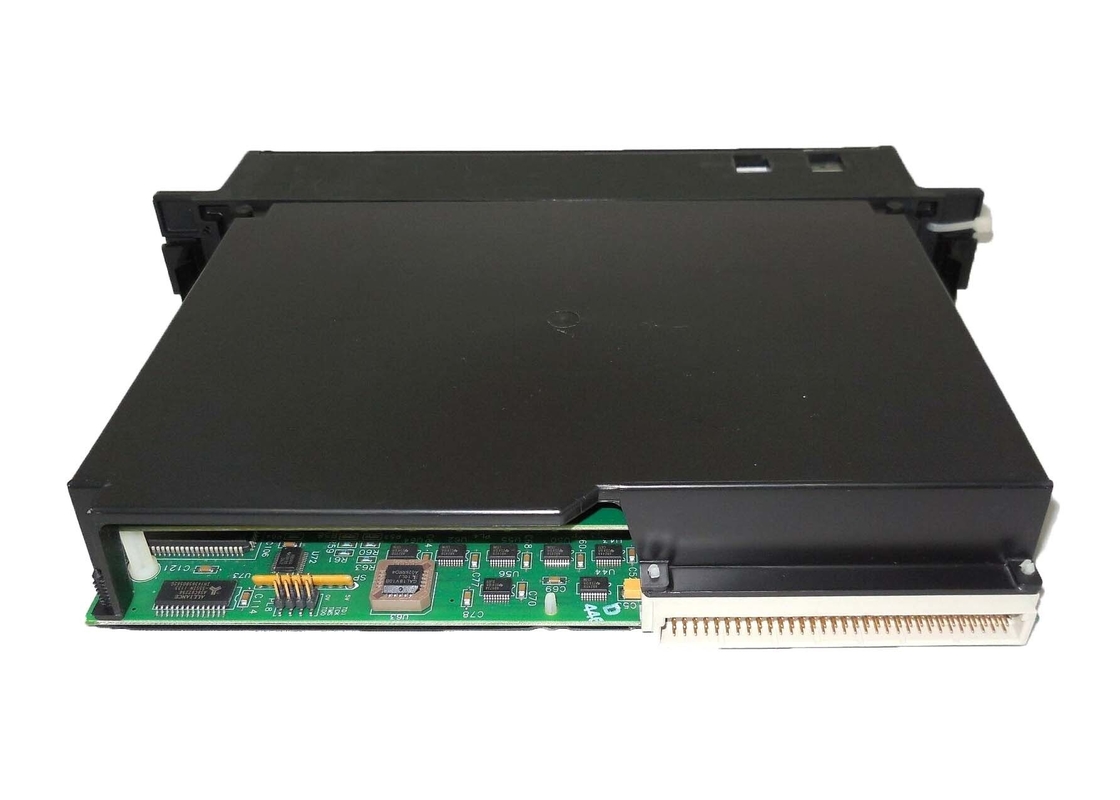

GE FANUC IC697CPM790, CPU de 64 MHz fabricado, Ponto Flutuante de 32 bits
Descrição do Produto
O IC697CPM790 é um CPU de 64 MHz fabricado pela GE FANUC com capacidade de cálculo usando um ponto flutuante de 32 bits e microprocessador 80486DX2. Este CPU utiliza software de programação de slot único que funciona com Windows ou MS-DOS para realizar configuração e programação.
O IC697CPM790 inclui até 12K entradas e saídas discretas (apenas modo simplex misto). Possui memória flash dedicada para firmware do sistema operacional, permitindo a atualização do firmware através da conexão entre o PC e a porta serial do módulo. O usuário controla a operação do módulo com software de programação ou através do modo de operação usando a chave de três posições RUN/STOP. Uma chave de proteção de memória ou senha de software bloqueia a configuração e os dados do programa.
O IC697CPM790 possui quatro LEDs verdes que indicam o status da CPU. Conjuntos de ventiladores são necessários para resfriamento a ar. O usuário pode conectar o módulo transmissor de barramento IC697BEM713 ao programador para a interface paralela. Um conector Tipo D com 15 pinos conecta a porta serial, que é compatível com RS-485. Durante a operação real e a inicialização, a CPU verifica a configuração do rack, enquanto sua função de alarme relata quaisquer desvios na configuração programada e/ou real. O IC697CPM790 possui uma bateria de lítio que mantém a operação do relógio do calendário, memória de dados e memória do programa.
É importante notar que o módulo IC697CPM790 deve ser usado em conjunto com um programa C Standalone, que fornece rotinas de operação e autoteste de Redundância Modular Tripla (TMR). Ele não operará a menos que este programa seja incluído no programa de aplicação carregado.
Os módulos de opção suportados são os seguintes: módulos de interface LAN IC697, coprocessador programável, coprocessador de exibição alfanumérica, controlador de barramento para produtos de E/S IC660/661, módulos de comunicação, interface de link de E/S e a família IC697 de módulos de E/S discretos e analógicos.
Especificações Técnicas
| Tipo de Módulo: |
Unidade Central de Processamento |
| Número de Slots: |
1 (Slot único) |
| Memória com bateria: |
1 Mbyte |
| Número de Pontos: |
12K entradas e saídas discretas |
| Portas Seriais: |
1 (compatível com RS422/485) |
| Corrente Necessária: |
6 meses nominais sem energia aplicada. |
Informações Técnicas
Espfcaficaçõ
|
e
s
Bateria
|
Vida útilo 10 anos a 20o C (68
o
|
| F) |
6 meses nominais sem energia aplicada. |
| Corrente necessária do barramento de 5V |
3,3 Amperes nominaiso0 a 40oC (32oF a 104o
F); o0 a 40oC (32oF a 104o
|
|
F);
sem ar forçado
|
3,5 segundos por dia Precisão do Relógio de Tempo Decorrido (temporização interna) "
3,5 segundos por dia máximo "
|
|
.01%
máximo
|
Porta Serial
|
| Compatível com RS422/485 |
Anexo Serial do Programador |
VME
