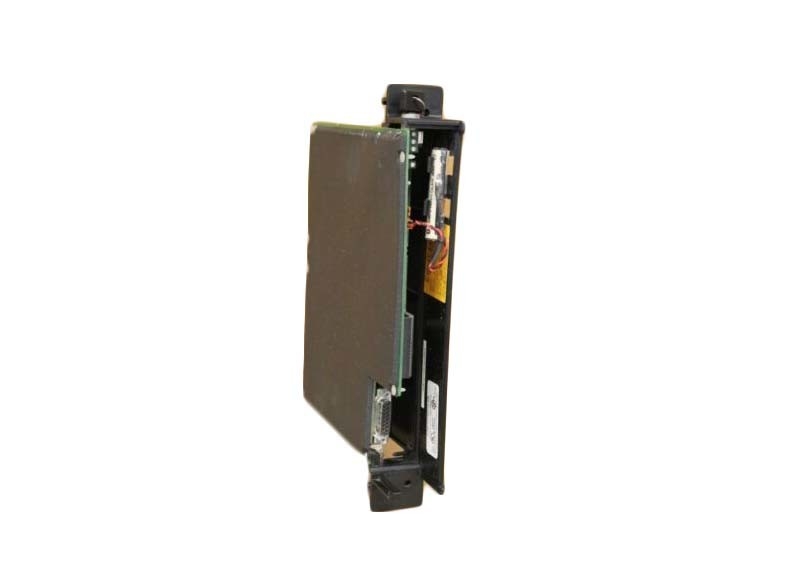

GE FANUC IC697CPM915, 32 megahertz, de 32 bits, unidade do processador central da vírgula flutuante

GE FANUC IC697CPM915, 32 MHz, 32 bits, unidade de processamento central de ponto flutuante

Descrição do produto

O IC697CPM915 é uma unidade de processamento central de ponto flutuante de 32 bits de 32 MHz da série 90-70 fabricada pela GE Fanuc.Esta CPU é programada pelo software MS-DOS ou Windows para conduzir o controle de máquinasO sistema opera através de um sistema de transmissão automática, um sistema de transmissão automática, um sistema de transmissão automática, um sistema de transmissão automática e um sistema de transmissão automática.1 MB da mesma memória de slot suportada por bateriaO IC697CPM915 suporta cálculos de ponto flutuante e funciona a 0,4 microssegundos por função booleana.

Uma variedade de módulos opcionais são suportados, incluindo todos os módulos de interface LAN IC697, vários módulos de coprocessador, controladores de barramento IC660/661 e módulos de E/S discretos/análogos da família IC697.IC697CPM915 armazena firmware do sistema operacional através de memória flashO firmware é atualizado sem necessidade de desmontagem ou substituição da EPROM.As atualizações do firmware são realizadas conectando um PC compatível à porta serial e executando o software Loader fornecido.

Este módulo pode ser operado pelo comando do interruptor RUN/STOP de três posições ou por um programador remotamente ligado e o software correspondente.Os dados do programa/configuração são bloqueados através de senha ou manualmente usando o interruptor de teclas. Se a chave estiver “protegida,” os dados só podem ser ajustados por um programador ligado paralelamente apenas ao BTM (módulo de transmissão de autocarro).IC697CPM915 deve ser instalado devidamente utilizando o manual fornecido. A bateria pode ser ligada a qualquer um dos conectores. O interruptor de alternância deve estar na posição STOP e o interruptor de teclas na posição de proteção de memória OFF. A energia do rack também deve estar desligada.Então o módulo pode ser instalado na ranhura 1 e energia iniciada.

Especificações técnicas

Informações técnicas

Sobre o IC697CPM915

O módulo GE Fanuc IC697CPM915 é um módulo de CPU programável de uma única ranhura.O módulo IC697CPM915 pode ser configurado utilizando software baseado em Windows ou MS-DOS para o controlo dos sistemas de manuseamento de materiaisA programação da CPU é executada através da Ethernet ou através da porta SNP. As conexões do programador através da Ethernet exigem a instalação de um módulo Ethernet opcional..O módulo IC697CPM915 comunica com os módulos opcionais e com as entradas/saídas através do plano de fundo do rack usando o formato padrão VME C.1. O IC697CPM915 é compatível com IC697CHS750, IC697CHS782,IC697CHS783O módulo IC697CPM915 só pode ser instalado na fenda 1 do rack.O funcionamento do módulo IC697CPM915 é controlado pelo interruptor RUN/STOP ou remotamente através de um programador ligado à porta serial RS-422/RS-485 do módulo da CPU.

Quatro LEDs verdes são fornecidos no módulo da CPU IC697CPM915 para exibir o status da CPU.A memória do utilizador no módulo é de 1 Megabyte. Uma bateria de lítio instalada no módulo fornece backup de bateria para os dados armazenados na memória do usuário. O tempo de retenção de memória nominal é de 6 meses quando a energia não é aplicada ao rack PLC.A memória flash é usada para armazenar o firmware do sistemaO módulo IC697CPM915 é projetado para uso com sistemas PLC da série GE Fanuc 60-70. O consumo de corrente do módulo IC697CPM915 é de 2,8 Amps (nominal) do ônibus DC de 5 Volts.Os módulos opcionais disponíveis incluem todos os módulos LAN IC697, numerosos módulos de coprocessador e controladores de bus para a família de módulos de E/S analógicos e discretos IC660, IC661 e IC697.
