Detalhes do produto:
Condições de Pagamento e Envio:
|
TIPO: | GE Fanuc | Modelo: | IC697CPU732 |
---|---|---|---|
Série: | Série 90-70 | Tipo de produto: | Módulo do processador central |
Compatibilidade: | GE Fanuc 90-70 PLCs | Tração atual: | 1 ampère |
Entrada da tensão: | 5 volts de C.C. | Velocidade de relógio: | 12 megahertz |
Microprocessador: | 80C198 | Garantia: | 1 ano |
Realçar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |

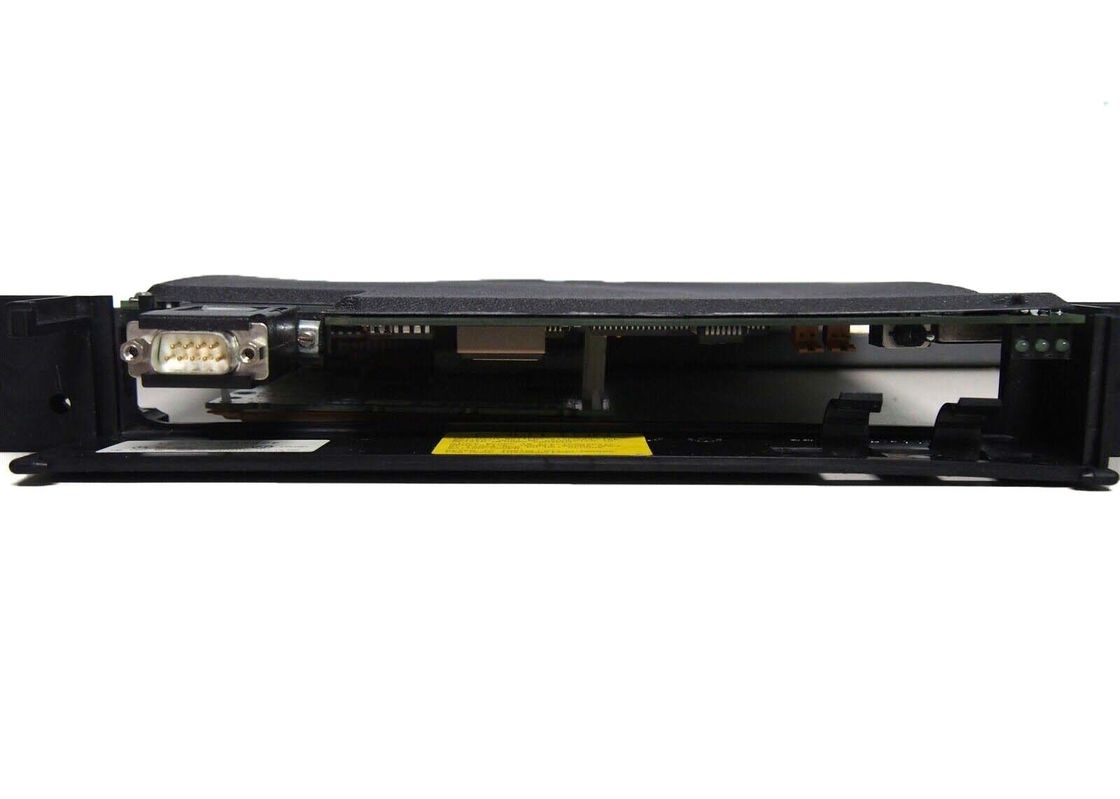

Fabricado pela automatização de GE, o IC697CPU732 é um único processador central do controlador programável do entalhe capaz de controlar o equipamento industrial e os processos no tempo real. Para comunicar-se com os módulos do I/O e “da opção esperta”, este dispositivo usa uma placa traseira cremalheira-montada da conexão. Este dispositivo tem 12 um microprocessador do megahertz 80C186 capaz de cálculos decimais da vírgula flutuante em velocidades de 0,4 microssegundos pela função booleana. Até I/O 8K análogo é apoiado por este dispositivo, junto com qualquer mistura de 512 entradas e saídas.
O IC697CPU732 apoia os módulos de relação do LAN IC697, os módulos discretos e análogos de IC697 do I/O, co-processador e os módulos de comunicações múltiplos, os módulos de relação da relação do I/O, e os controladores do ônibus para os módulos de IC66*. A configuração deste dispositivo é realizada conectando o módulo a um computador do programador e correndo o software IC641 de programação.
Os interruptores e as ligações em ponte de MERGULHO não são usados na configuração deste produto. Para a segurança, os ajustes da configuração são senha protegida. A memória do usuário, os dados de programação, o calendário, e o pulso de disparo são mantidos por uma bateria do CMOS do lítio.
Este dispositivo apoia uma configuração de série do multidrop de 8 fios. O número de controladores programáveis permitidos nesta configuração é determinado pelo comprimento do cabo. Uns 24 cabos de série Calibre de diâmetro de fios 30V devem ser usados nesta instalação para conectar o controlador a um computador. Aviso: As tiras terminais ou os conectores alternativos não devem ser usados na linha de transmissão para uma configuração do multidrop.
Para operar o IC697CPU732, use o interruptor da três-posição ou um computador unido que correm o software IC641 de programação. Refira o manual do produto para instruções de instalação apropriadas. Desligue o poder antes de conectar o dispositivo. Coloque o interruptor da operação da três-posição no PARAM a posição. Coloque a bateria em um dos entalhes da conexão de bateria. Conecte o dispositivo para entalhar 1. poderes no dispositivo.
O módulo IC697CPU732 é uma unidade do processador central ou um processador central para os sistemas industriais do PLC de GE Fanuc. O processador central IC697CPU732 apoia operações matemáticas fixada e da vírgula flutuante. O módulo IC697CPU732 exige um único entalhe no chassi do PLC e seleciona 1 ampère da corrente da placa traseira em 5 da C.C. volts de tensão de entrada.
Uma porta de série integrada no módulo do processador central apoia o RS-485 e os protocolos e de comunicação RS-422 podem ser usados para conectar a um programador para a configuração do módulo do processador central. O módulo IC697CPU732 é configurado com o software IC641 de programação. Não há nenhuma interruptor ou ligação em ponte de MERGULHO no processador central para a configuração. A memória de processador central é suportada por uma bateria que seja avaliado por 10 meses da vida útil em 20 graus Célsio. O número de catálogo da bateria de lítio é IC697ACC701.
O módulo IC697CPU732 apoia um total de 512 entradas e saídas. O número de I/O análogo apoiado pelo módulo é 8000. O módulo IC697CPU732 toma 0,4 microssegundos para processar uma única função booleana. O microprocessador 80C198 em que o módulo do processador central é baseado é cronometrado em 12 megahertz. O módulo IC697CPU732 apoia os módulos do I/O IC66 e IC697.
O acesso ao módulo pode ser restringido com o uso das senhas impedir o acesso não autorizado e consequentemente impedir as mudanças de configuração que poderiam adversamente afetar as funções do PLC. O funcionamento do módulo IC697CPU732 é controlado por um interruptor de posição 3 sobre a parte dianteira do módulo ou através de um programador conectado e do software IC641. Três diodos emissores de luz na parte dianteira da exposição do módulo IC697CPU732 a informação de estado para instaladores e operadores.
Tipo do módulo: | Unidade do processador central |
Número de entalhes: | 1 (único entalhe) |
Atual exigido: | 1,0 ampères |
Número de pontos: | 512 entradas e saídas (alguma mistura) |
Portas de série: | Um |
Apoios: | I/O I/O IC660/IC661 e IC697 |
Vida útil da bateria Retenção da memória |
10 anos em 200 C (680 F) 6 meses nominal sem poder aplicado |
Corrente exigida do ônibus 5V | 1.0Amp |
Precisão do horário (sincronismo interno) Relógio de ponto decorrido |
± do ‚do ï 3,5 segundos pelo dia ± do ‚do ï .01% máximo |
Porta de série | RS422/485compatible, serialattachment do programador |
VME | Sistema projetado apoiar o VME C.1 padrão |
