Descrição do produto

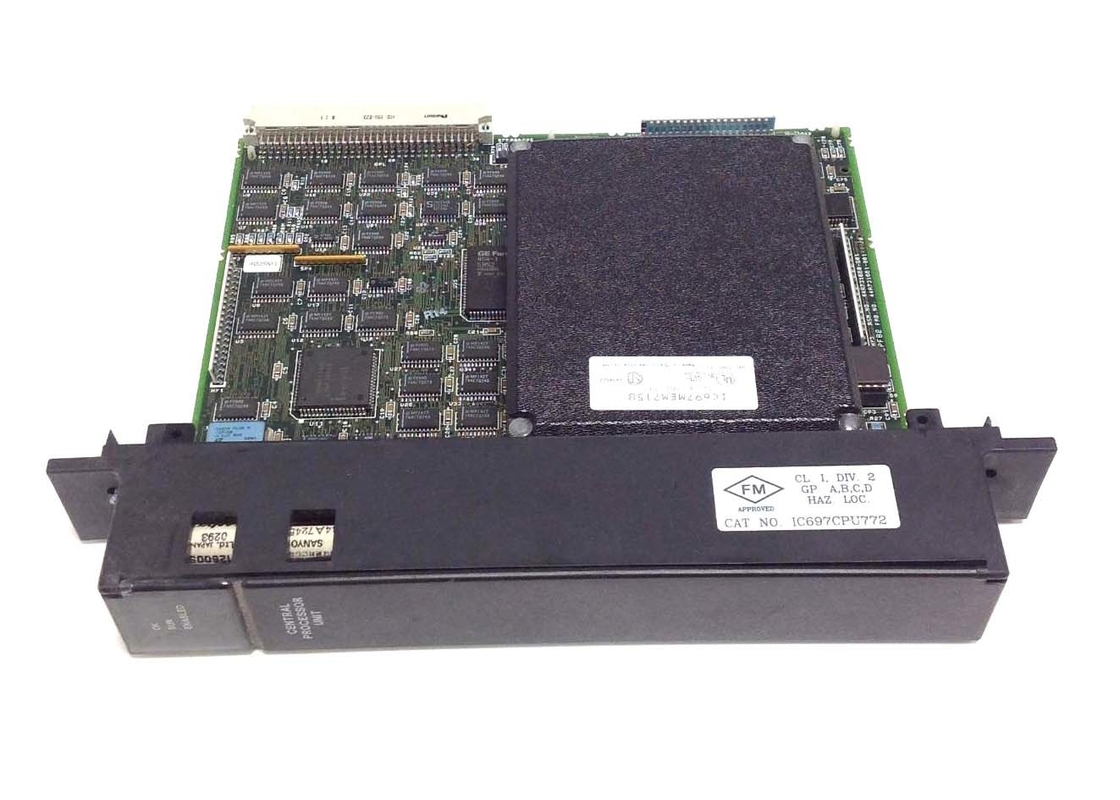

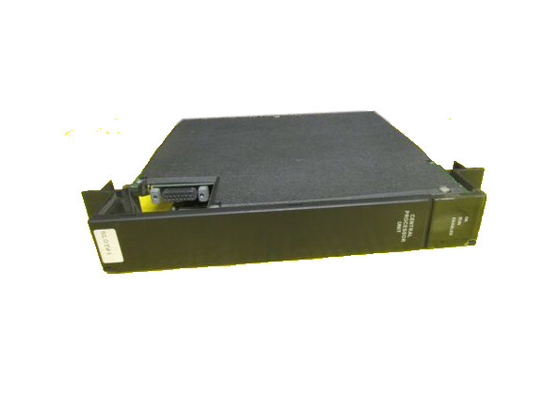

O IC697CPU772 é um processador central do PLC do único-entalhe com memória expansível fabricado pela automatização e pelos controles de GE. É capaz de controlar a maquinaria industrial e os processos no tempo real. Uma placa traseira montada à cremalheira é usada para comunicar-se com os vários módulos do I/O. O IC697CPU772 tem um microprocessador de 12MHz 80C186 capaz de cálculos da vírgula flutuante em velocidades de 0,4 microssegundos pela função booleana. Até 8K o I/O análogo é apoiado por este dispositivo, junto com toda a mistura das entradas 2K e das saídas.

O vários co-processador e módulos de comunicações são apoiados por este dispositivo além do que os módulos de relação do LAN IC697, módulos do controlador do ônibus IC660/IC661, e os módulos de relação da relação. Este dispositivo igualmente apoia todos os módulos discretos e análogos do I/O da família IC697.

O IC697CPU772 é configurado e programado pelo software que corre de um computador unido. A configuração através dos interruptores e das ligações em ponte de pacote inline duplos não é exigida para este dispositivo. Programar este dispositivo é possível através da conexão de série, paralela, ou dos ethernet usando MS-DOS ou os programas que correm em Win95 ou na vitória NT. A instalação e a configuração para este dispositivo são fixadas com proteção de senha.

Para operar o IC697CPU772, use o interruptor da três-posição ou um computador unido com o software correto instalado. Uma placa de expansão da memória é exigida para que este dispositivo funcione. Esta expansão fornece até 512 quilobytes da memória dos dados. A memória (RAM) é mantida pela bateria. O processador central deve ser inicializado por um computador conectado antes que a placa de memória possa ser instalada.

Para instalar o IC697CPU772, refira a documentação de produto. O poder deve ser desligado antes de tentar a instalação. Põe o interruptor de controle no param a posição. Instale a placa de expansão da memória. Conecte a bateria do CMOS ao dispositivo. Introduza o dispositivo no primeiro entalhe da cremalheira. Poder da restauração à cremalheira.

Sobre IC697CPU772

O módulo IC697CPU772 é um módulo do processador central que seja compatível com série 90-70 controladores programáveis da lógica de GE Fanuc. A linha de produtos da série 90-70 é uma família de PLCs e os componentes do PLC que forneçam um controlador de pleno exercício que seja fácil de configurar e instalar em todo o sistema. As séries 90-70 PLCs são projetadas ser compatíveis com o outro PLCs que fazem parte da família maior do PLC da série 90 de GE Fanuc. A linha da série 90-70 inclui um grande número componentes de sistema diferentes do PLC que incluem os módulos do processador central, cremalheiras. Sistemas do I/O, fontes de alimentação, I/O do gênio, e módulos opcionais numerosos. A arquitetura dos módulos do processador central é baseada no processador 80X86 ou 80X86DX de Intel. O módulo IC697CPU772 usa um microprocessador 80C186 com um pulso de disparo de sistema de 12 megahertz.

O módulo IC697CPU772 pega um entalhe na cremalheira do PLC. As operações da vírgula flutuante são apoiadas no módulo do processador central. A memória do sistema é expansível porque os módulos da memória de uma expansão de 64, 128, 256, e 512 KB CMOS podem ser instalados no módulo IC697CPU772. Uma bateria substituível do sistema fornece o poder alternativo à memória do programa e dos dados caso que o poder do sistema é removido. A bateria velha deve ser removida antes que a bateria da substituição esteja instalada. A corrente exigida pelo módulo IC697CPU772 dos 5 volts de ônibus de C.C. é 1,2 ampères. Esta exigência atual inclui a corrente consumida pela memória da expansão. O módulo IC697CPU772 é configurado através de MS-DOS ou das ferramentas de programação baseadas Microsoft Windows. Para assegurar não há nenhum desvio da configuração programada, o processador central verifica a configuração real na bota-acima e periodicamente durante a operação de sistema. A porta de série integrada pode ser usada para conectar com um programador de série.

Especificações técnicas

Especificações técnicas para IC697CPU772
