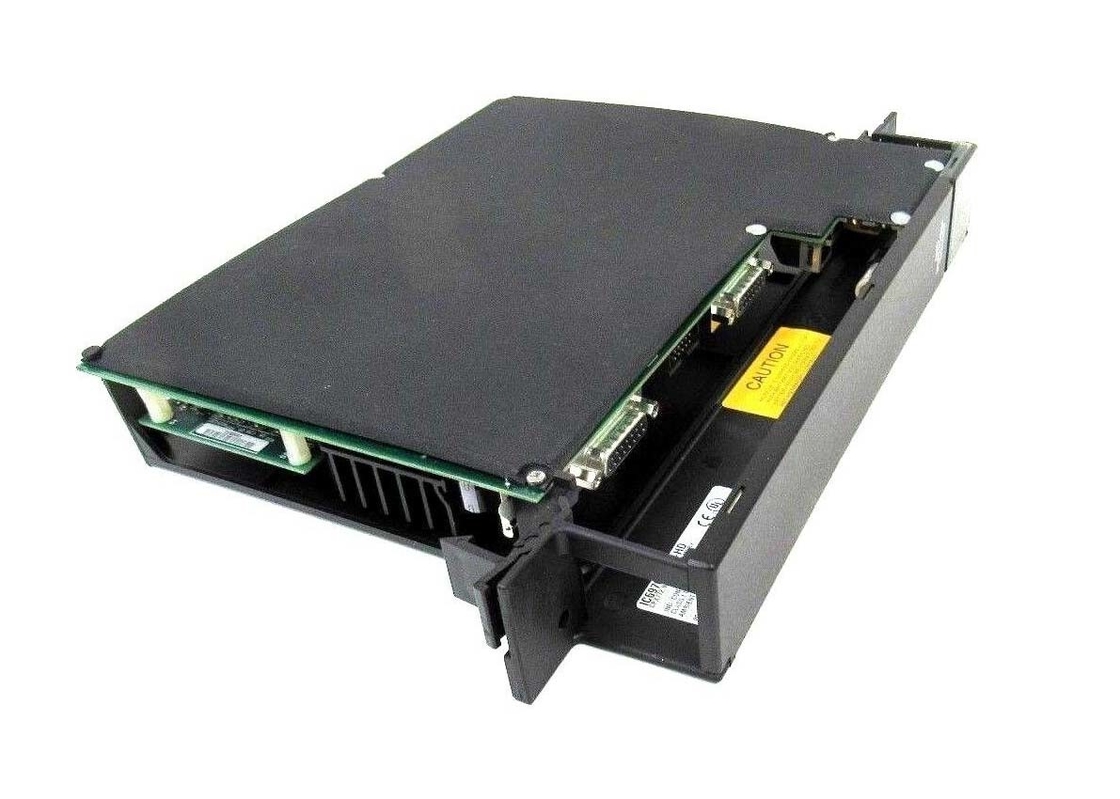

GE FANUC IC697CPX772, processador central do Único-entalhe, unidade do processador central

GE FANUC IC697CPX772, CPU Single-Slot, Unidade Central de Processamento

Descrição do produto

O GE Fanuc IC697CPX772 é uma CPU de slot único com funções de controle em tempo real sobre máquinas e processos.Incluindo programaIC697CPX772 possui uma memória flash não volátil de 256 KB e memória operacional usada para armazenar dados do usuário e firmware.As condições de funcionamento do módulo IC697CPX772 incluem um compartimento de dimensão mínima sem qualquer fluxo de ar para o sistema.A temperatura operacional deste módulo é de 50 graus Celsius.O módulo está sujeito a desratificação se estiver em utilização a fonte de 100 W DC/AC ou a fonte de 90 W DC.

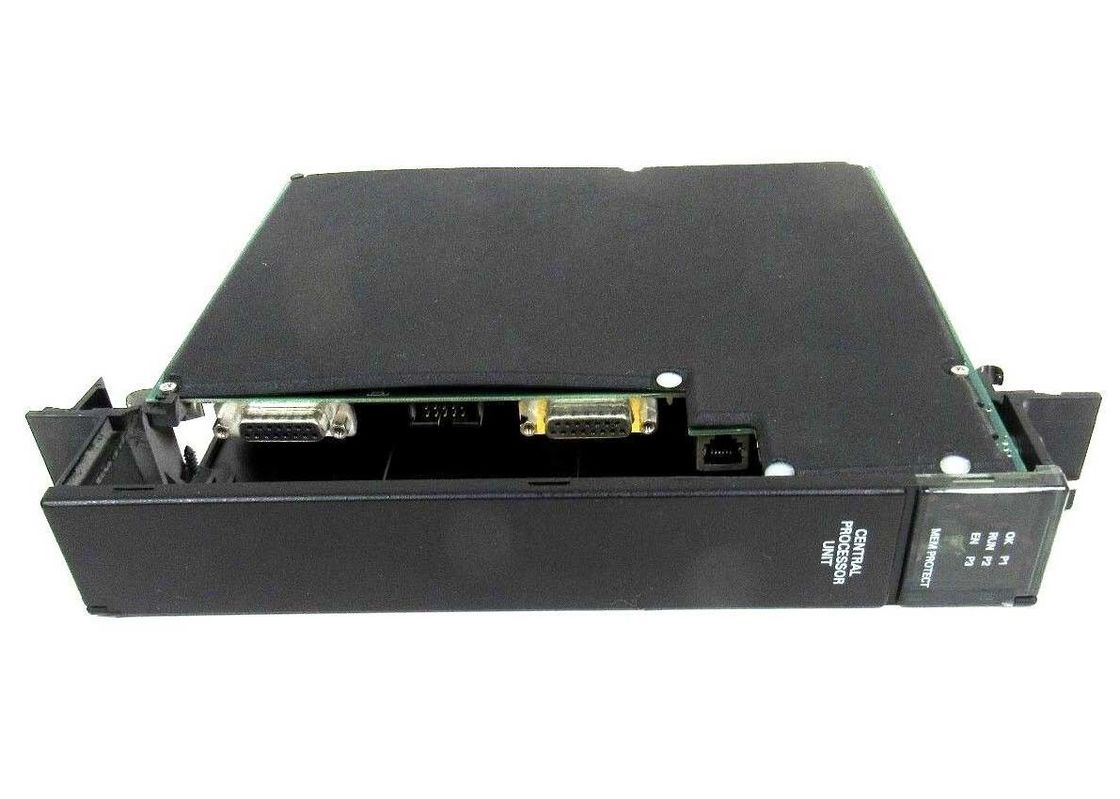

IC697CPX772 inclui sete LEDs verdes na sua frente que indicam o estado da CPU:A posição do interruptor de ligação, a proteção da memória, a atividade da porta serial e o estado do programa.Um interruptor de três posições (RUN / STOP) é usado para controlar suas operações. Os dados do usuário são protegidos usando senhas de software. Um interruptor de chave é usado para protegê-lo manualmente.O utilizador final deve instalar cuidadosamente o equipamento PLC para uma operação segura e adequada.o LED superior esquerdo permanecerá ligado, e o segundo (RUN) e o terceiro (EN) LEDs estarão desligados. O quarto (em baixo à esquerda) LED (MEM PROTECT) está desligado se o interruptor estiver na posição desligada.Este módulo não necessita de saltadores ou interruptores DIP para a sua configuração.

Sobre o IC697CPX772

O módulo GE Fanuc IC697CPX772 é um módulo de CPU de 96 megahertz. O módulo IC697CPX772 é um módulo de ponto de 32 bits com 512 KB de memória do usuário.O módulo contém 256 KB de memória flash não volátilO módulo IC697CPX772 ocupa uma ranhura no rack PLC. O microprocessador utilizado pelo módulo é um microprocessador 80486DX4 com clock de 96 megahertz.Três portas de série integradas são fornecidas no móduloAs 3 portas são independentes e podem ser acessadas a partir de conectores na frente do módulo.A porta 1 suporta o protocolo de comunicação serial RS-232 e tem um conector RJ-11 de 6 pinosA porta 2 suporta o protocolo de comunicação serial RS-485 e possui um conector D feminino de 15 pinos.

A porta 3 no módulo de CPU IC697CPX772 também suporta o protocolo RS-485. A diferença é que a porta 2 é o optocoupler isolado, enquanto a porta 3 não é isolada.O módulo IC697CPX772 tem um consumo de corrente de 3.1 Amp. A tensão de entrada necessária para o módulo é de 5 Volts DC. A faixa de temperatura de trabalho do módulo é de 32 a 140 graus Fahrenheit.Os seguintes 3 tipos diferentes de conjuntos de ventiladores de rack podem ser utilizados com o módulo IC697CPX772O módulo IC697CPX772 suporta matemática de ponto flutuante, 2000 entradas / saídas e 8000 I / O analógicas.O módulo é programado por um software executado em sistemas baseados em DOS ou Windows.

Especificações técnicas

Informações técnicas

EspecseIca)tIems
