GE FANUC IC697CPX928, controlador lógico programável fabricado
Descrição do produto

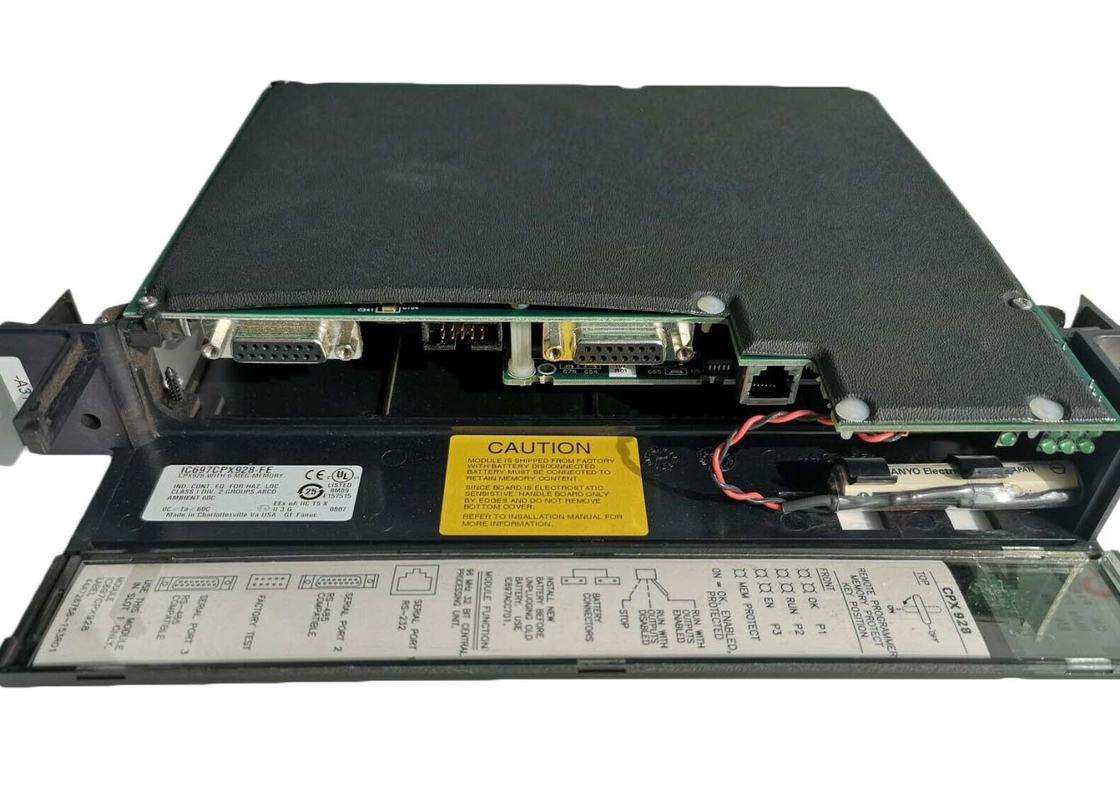

O IC697CPX928 é um controlador lógico programável fabricado pela GE Automation and Controls.Um plano traseiro montado no rack permite que este dispositivo se comunique com vários módulos diferentesUm interruptor de comando de funcionamento/paragem com três posições ou um software específico executado a partir de um computador ligado é utilizado para controlar o IC697CPX928.
As características deste dispositivo incluem um microprocessador de 96MHz 80486DX4, cálculos de ponto flutuante, velocidades de processador de 0,4 microssegundos para cada função booleana, 8K I/O analógico e 12K I/O de qualquer mistura.O IC697CPX928 suporta vários módulos, incluindo os módulos de interface LAN IC697 e vários módulos de interface de exibição, coprocessador, comunicações e ligação.Os controladores de autocarro IC660/61 e os módulos de E/S discretos e analógicos IC697 também são compatíveis com este dispositivo..
Para programar este dispositivo, conecte-o a um computador carregado com MS-DOS, Windows 95 ou Windows NT. Esta conexão é possível por meio de uma interface serial, paralela ou Ethernet.Para ligações Ethernet ao computador de programaçãoComo o IC697CPX928 é programado por software, não é necessária a configuração de hardware com interruptores DIP e saltadores.As configurações do dispositivo podem ser protegidas digitalmente através de uma senha e fisicamente por um interruptor de teclas.
O IC697CPX928 fornece seis megabytes de memória de dados de usuário e programa. Esta memória é mantida por uma bateria CMOS de lítio. Até 256 kilobytes de memória flash opcional (NVRAM) também são suportados.O firmware do sistema operacional é armazenado na memória flashNão é necessário desmontar o dispositivo ou substituir a EPROM para atualizar o firmware.
Em ambientes onde as temperaturas atingem 50 graus Celsius, é necessário um ventilador com capacidade de 70 pés cúbicos por minuto (CFM) para evitar o superaquecimento.
O manual do produto contém instruções detalhadas para a instalação do IC697CPX928.O interruptor de proteção de memória deve estar na posição desligada. Coloque a bateria CMOS em um dos slots de ligação da bateria.
Especificações técnicas
| Tipo de módulo: |
Unidade Central de Processamento |
| Número de vagas: |
1 (Sloto único) |
| Corrente necessária: |
3.1 Amperios |
| Número de pontos: |
Entradas e saídas de 12K (qualquer mistura) |
| Portos em série: |
Três (RS-232 e RS-485) |
| Suporta: |
IC660/IC661 E/S e IC697 E/S
|
Informações técnicas
EspecseIca)tIems
|
Bateria: Prazo de validade
Bateria: retenção de memória
|
5 anos aos 20oC (68o F)
6 meses nominais sem aplicação poder.
|
| Corrente necessária do autocarro de 5 V |
3.1 Amperios nominais |
| Temperatura de funcionamento |
0 a 60oC (32)oF a 140oF);Requer 70 CFM de ar forçado
0 a 50oC (32)oF a 122oF);sem ar forçado
|
|
Horário do dia Precisão do relógio
Tempo decorrido Precisão do relógio (hora interna)
|
" 3.5 segundos por dia Máximo
" .01% Máximo
|
|
Portas em série
Porta 1: compatível com RS-232
Porta 2: compatível com o RS-485 (optoacoplador isolado) Porta 3: compatível com o RS-485 (não isolado)
|
Aparelhos de montagem de computadores, incluindo aparelhos de montagem de computadores
Protocolos suportados: apenas SNP Slave
|
| Compatibilidade VME |
Sistema concebido para suportar a norma VME C.1 |
