Detalhes do produto:
Condições de Pagamento e Envio:
|
| Marca: | GE Fanuc | Modelo: | IC697HSC700 |
|---|---|---|---|
| Série: | Série 90-70 | Tipo de produto: | Contador de alta velocidade |
| Velocidade de processamento: | 200 quilohertz | Voltagem de entrada: | C.C. de 5 V |
| Escala de tensão entrada: | 10-30 V DC | Tensão de saída: | 30 V DC |
| Tipo do entrada/saída: | Lógica positiva | Garantia: | 1 ano |
| Destacar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |
||

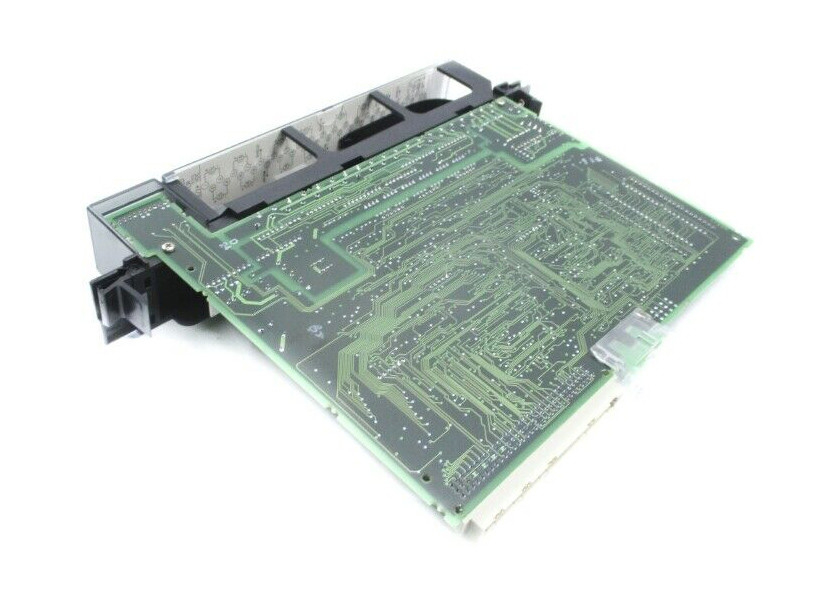

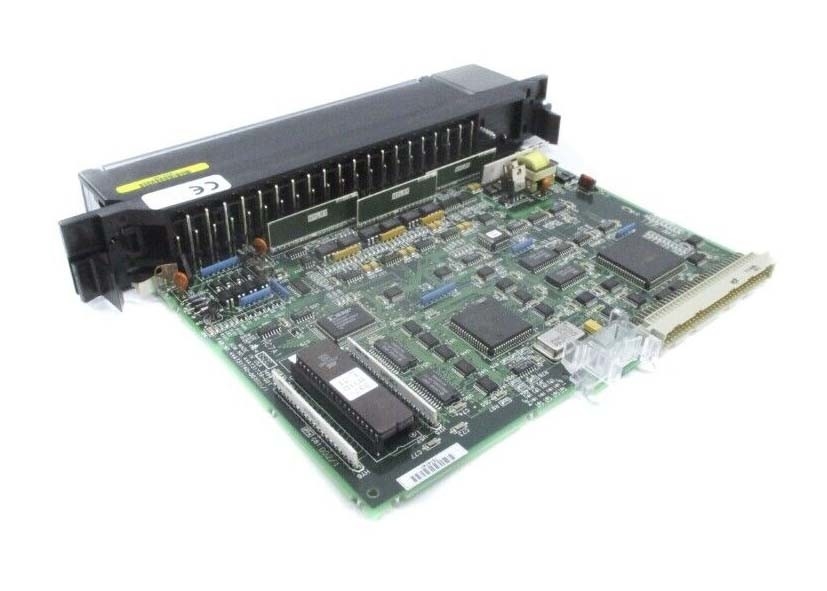

O IC697HSC700 é um módulo de contador de alta velocidade (HSC) projetado para a série 90-70 criada pela GE Fanuc.12 entradas únicas ou diferenciadasEste módulo também possui um oscilador externo e uma saída de +5 VDC incorporada.A configuração é concluída através do MS-DOS ou Windows através do Ethernet TCP/IP ou a porta SNPA função de configuração já está instalada no dispositivo de programação, que pode ser um PC compatível.
O módulo IC697HSC700 processa sinais de pulso rápido diretamente (até 200 KHz ou 800 KHz para o Tipo E no modo A Quad B. As funções incluem a capacidade de detectar entradas, processar dados de contagem de entradas,e controle de saídas sem necessidade de comunicação com a CPU PLCO módulo tem uma interface PLC simples e fácil de usar ideal para aplicações industriais, incluindo medidores de caudal de turbinas, medição de medidores, medição de velocidade, manuseio de materiais,e controlo de movimento/processo.
Os tipos de contadores de alta velocidade para o módulo IC697HSC700 incluem configurações A, B, C, D e E. Os contadores têm 12 entradas, quatro saídas (presetados) e capacidade de interrupção de escada PLC (opcional).As frequências de contagem para os tipos A-D são de 200 KHz no máximo com o filtro de alta frequência e de 30 Hz com o filtro de baixa frequência.. As entradas Count, Count Disable e Preload para cada contador podem ser configuradas para um filtro de alta frequência (2,5 microssegundos) ou um filtro de baixa frequência (12,5 milissegundos).
Para o tipo E, a taxa máxima de contagem com o filtro de baixa frequência (12,5 milissegundos) é de 30 Hz; com o filtro de alta frequência (2,5 μs),Os valores máximos são de 200 kHz no modo "Up/Down" e de 800 kHz no modo "A Quad B".. As entradas Count, Count Disable e Preload para cada contador podem usar qualquer um dos filtros, no entanto, as entradas Strobe e Strobe Disable usam apenas o filtro de alta frequência.Consulte o manual do utilizador para mais informações sobre as características de funcionamento do tipo.
| Tipo de módulo: | Contador de alta velocidade |
| Velocidade de processamento: | 200 kHz |
| Intervalo de tensão de entrada: | 5 VDC ou 10 a 30 VDC |
| Faixa de tensão de saída: | 30VDC |
| Tipo de entrada/saída: | Lógica positiva |
| Consumo de energia: | 500mA @ 5VDC |
| Geral: | |
| MóduloTensão de funcionamento | 5 VDC (a partir do plano de fundo) |
| ModuloCurrentDrain | 1A + (10 mA x número de saídas ON) + (1,6 x corrente do codificador) |
|
Taxa máxima de conta Tipos A - D e Tipo E em modo para cima/para baixo |
200 kHz |
| Tipo E no modo A Quad B | 800 kHz |
| Pontos de saída | Alimentação por 5V fornecidos pelo utilizador, ou 10 a 30 VDC |
| Lâmpadas LED | Módulo OK e O1 - O4 (estado do circuito de saída) |
| Pico de isolamento de entrada e saída (1 segundo) |
1500 volts |
| Estatuto estável | 30 V AC / DC |
|
Input VoltageRange TTL Não-TTL MagneticPickup (apenas I1 a I4) Limites de entrada (I1 a I12) VemVdesligado Potência do codificador
Filtro de entradaDelay IN1 para IN8 IN9 a IN12 Input Impedância de entrada, histerese de entrada Cabos |
5 VDC |
| 10 a 30 VDC | |
| 400 mV | |
| TTL Não-TTL MagneticPickup | |
| 1.4V 8.0V 400 mV | |
| 0.8V 5.0V 200 mV | |
| 5 VDC, 500 mA @40- Não.C (104- Não.F), 300 mA @60- Não.C | |
| (140- Não.F) | |
| 10 ms ou 2¢sselecionável | |
| 2¢s | |
| 6 000 ohms | |
| 250 mV típico | |
| Cabos blindados recomendados | |
| Comprimento máximo: 30 metros (100 pés) | |
| Produtos | |
| Tipo de saída | Lógico positivo, isolado ópticamente. |
| Voltagem máxima de alimentação | 30.0 VDC |
| MaximumOutputCurrent em 60- Não.C (140- Não.F) | 1.0 A para cada saída com alimentação de 10 a 30 VDC |
| OutputCurrent usando 5 VDC de alimentação | 20 mA típico |
| Voltagem da pinça de carga indutiva | ¥8,0 V típico |
| Corrente de vazamento de estado OFF | 10¢A para cada saída |
