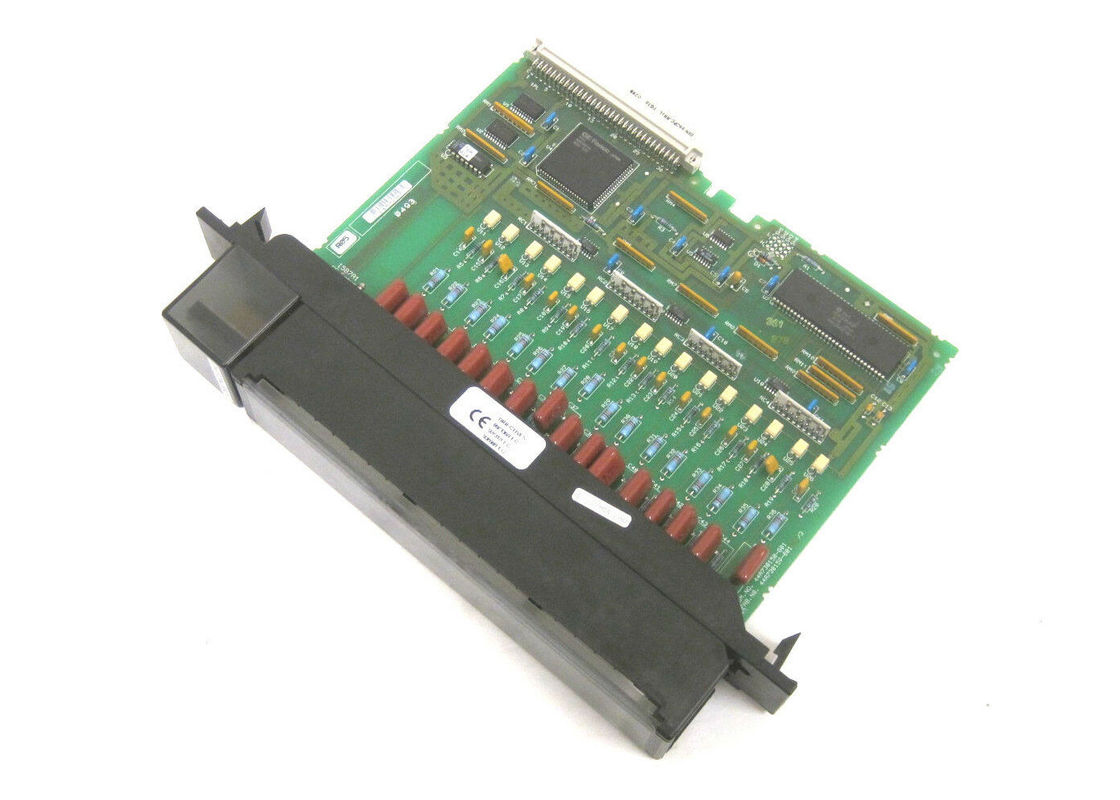

Módulo de entrada discreta de IC697MDL240 GE FANUC com os 16 pontos de entrada 120VAC isolados

Módulo de Entrada Discreta GE FANUC IC697MDL240 Com 16 Pontos de Entrada Isolados de 120VAC

Descrição do Produto

O GE Fanuc IC697MDL240 é um Módulo de Entrada Discreta com 16 pontos de entrada isolados de 120VAC e um filtro de entrada com tempo de atraso de 20ms. Este isolamento permite a conexão entre diferentes fases de alimentação AC e entradas. Possui entrada reativa com características de corrente-tensão que suportam uma variedade de chaves de proximidade de 2 ou 3 fios.

LEDs na parte superior indicam o estado LIGADO e DESLIGADO dos pontos no CLP. O IC697MDL240 possui a funcionalidade de chaveamento mecânico e permite a configuração de E/S sem o uso de chaves DIP ou jumpers. A configuração é concluída usando a função de configuração do software de programação MS-DOS ou Windows executado no Windows 95 ou Windows NT via Ethernet TCP/IP ou através da porta SNP. A função de configuração do Software de Programação é instalada no dispositivo de programação.

A eletrônica de entrada capacitiva permite baixa dissipação de calor, longa vida útil e alta confiabilidade. As características de corrente de entrada fornecem 10mA tipicamente no estado LIGADO e podem drenar até 4mA de corrente de fuga no estado DESLIGADO para o dispositivo de entrada.

O módulo IC697MDL240 consome 0,25A do barramento de 5V presente no backplane. Para substituição adequada do tipo de módulo, o IC697MDL240 vem com uma chave mecânica exclusiva com uma área de encaixe. Durante a primeira instalação, a chave mecânica trava na trilha central do backplane. Durante a substituição, a chave previamente encaixada permite apenas a colocação de módulos semelhantes.

A placa de terminais de fiação de campo é destacável. Dois fios podem ser terminados em um terminal se ambos os fios forem de tamanho igual. Há espaço para um feixe de 40 fios de tamanho apropriado ser roteado através do terminal.

Sobre o IC697MDL240

O Módulo de Entrada Discreta GE Fanuc IC697MDL240 é um produto da GE Fanuc fabricado como parte da linha de produtos de CLP GE Série 90-70. Este módulo de entrada possui 16 pontos de entrada isolados com uma tensão nominal de 120 Volts AC e um tempo de atraso do filtro de entrada de 20 milissegundos, e o isolamento é projetado para permitir a conexão entre várias fases de alimentação AC e entradas. Ele também vem com entradas reativas com características de corrente-tensão que suportam uma ampla gama de chaves de proximidade de 2 ou 3 fios. Possui LEDs na parte superior, indicando o status de ligado/desligado para os pontos no CLP. O Módulo de Entrada Discreta IC697MDL240 possui chaveamento mecânico que permite a configuração de E/S sem a necessidade de usar jumpers ou chaves DIP.

A configuração do Módulo IC697MDL240 é feita através do software de programação Windows ou MS-DOS que roda no sistema operacional Windows NT ou Windows 95 via porta SNP ou através da porta Ethernet TCP/IP. A função de configuração do software de programação é instalada no dispositivo que é usado para programação. O Módulo IC697MDL240 consome 0,25 Amperes do barramento de 5 Volts encontrado no backplane. Ele também vem com uma chave mecânica especial que possui uma área de encaixe para aprimorar a substituição adequada do tipo de módulo. Durante a primeira instalação, esta chave mecânica trava na trilha central do backplane. Ao fazer uma substituição, a chave previamente encaixada permite a instalação de um módulo semelhante. A eletrônica de entrada capacitiva proporciona espaço para dissipação de calor e oferece altos níveis de confiabilidade e longa vida útil. No estado ligado, há 10 miliamperes de corrente típica, e o módulo também pode drenar até 4 miliamperes de corrente de fuga para o dispositivo de entrada enquanto está no estado desligado.

Especificações Técnicas

Informações Técnicas

Especificações
