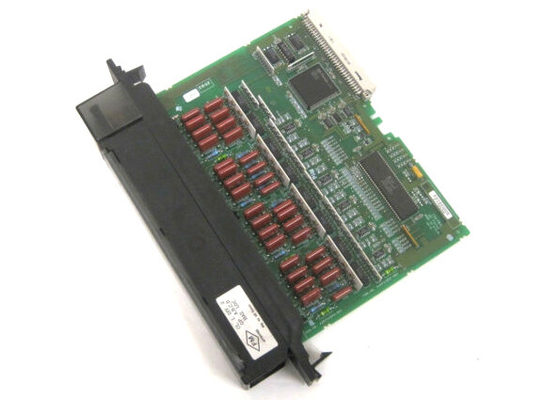

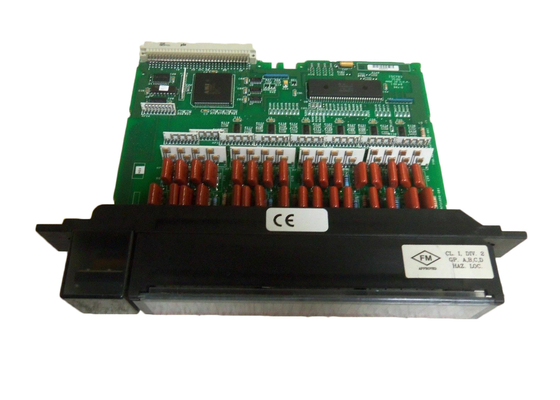

GE FANUC IC697MDL250, módulo entrado discreto, uma C.A. de 120 volts, 32 pontos

GE FANUC IC697MDL250, Módulo de Entrada Discreta, 120 volts AC, 32 pontos

Descrição do Produto de  IC697MDL250

O Módulo de Entrada Discreta IC697MDL250 da GE Fanuc possui 32 pontos compostos por quatro grupos isolados, o que garante que cada grupo de oito pontos possa ser usado em uma fase de alimentação CA diferente. Este módulo de 120 VAC é equipado com um filtro de entrada de 20 ms e é compatível com interruptores de proximidade.

A entrada reativa do módulo IC697MDL250 está de acordo com o tipo 2 da norma IEC. Além disso, as características de entrada funcionam com um grande número de interruptores de proximidade disponíveis. LEDs indicam o status LIGADO-DESLIGADO para cada ponto no lado lógico/PLC do circuito e são facilmente localizados na parte superior do módulo. O módulo IC697MDL250 é mecanicamente codificado para garantir a substituição apropriada por um tipo de campo semelhante. As referências de E/S são configuráveis ​​pelo usuário, eliminando a necessidade de jumpers ou chaves DIP. A configuração é concluída via software de programação MS-DOS ou Windows, e a função de configuração já está instalada no dispositivo.


O módulo IC697MDL250 pode ser usado com uma ampla variedade de dispositivos de entrada, incluindo botões, interruptores de limite ou interruptores seletores e interruptores de proximidade eletrônicos (tipo 2 ou 3 fios). A eletrônica de entrada do módulo permite baixa dissipação de calor, o que, por sua vez, auxilia na extrema confiabilidade e longevidade.


Este módulo é equipado com uma chave mecânica que ajuda a evitar a substituição acidental de tipos em um determinado slot. A chave se encaixa em um ponto com formato específico na placa abaixo do conector. Quando o módulo é instalado originalmente, a chave se prende ao trilho central do backplane. Quando o módulo é removido, a chave permanece no trilho central, exigindo que o slot aceite apenas tipos de módulos idênticos. Se o usuário precisar alterar a localização do módulo no rack após a chave ter sido fixada ao rack, a chave pode ser removida empurrando para cima e desengatando a trava. A chave e o módulo podem então ser reinseridos conforme necessário.

Especificações Técnicas do IC697MDL250

Informações Técnicas

Espfcaficaçõe
