Detalhes do produto:
Condições de Pagamento e Envio:
|
TIPO: | GE Fanuc | Modelo: | IC697MDL350 |
---|---|---|---|
Série: | Série 90-70 | Tipo de produto: | módulo de entrada discreto |
Tensão avaliado: | C.A. DE 120 V | Saídas: | 32 |
Corrente de saída/ponto: | 0,5 A | Corrente de saída/grupo: | 2 A |
Atual exigido: | 0,5 A | Garantia: | 1 ano |
Realçar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |

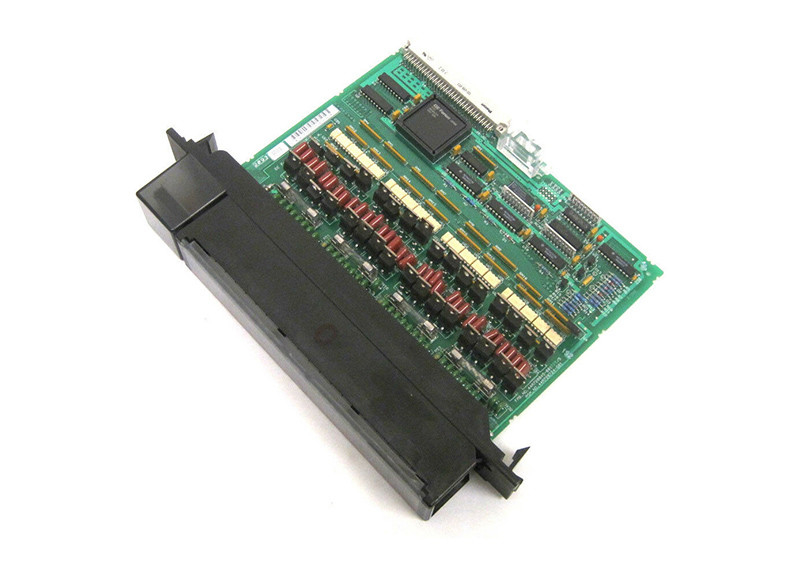

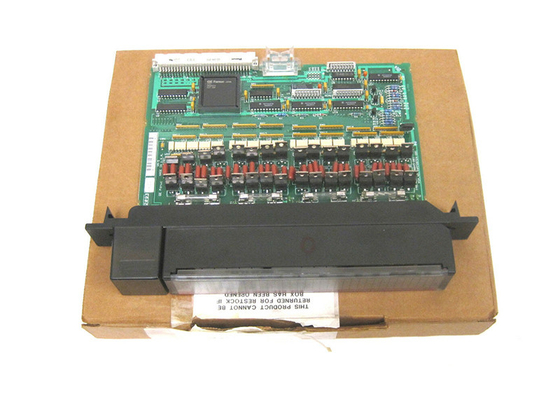

IC697MDL350 é uns 120 VAC 0,5 ampères, módulo de saída 32-Point discreto na série 90-70 de GE Fanuc. As características padrão incluem quatro grupos isolados de 8 pontos que igualam 32 pontos, capacidade do ponto de 0,5 ampères, e uma capacidade alta do inrush de 20x a corrente avaliado. O módulo de saída IC697MDL350 permite que cada grupo de 8 pontos seja usado em uma fase diferente da fonte da C.A. Cada grupo de saídas é fundido com um fusível de 5 ampères e demonstra um alto nível do inrush atual, fazendo as saídas apropriadas para uma escala de cargas indutivas e incandescentes.
Os diodos emissores de luz indicam -FORa no estado de cada ponto no lado do PLC dos circuitos. Adicionalmente, há um diodo emissor de luz que confirme o estado dos fusíveis situados na parte superior do módulo. O módulo IC697MDL350 é fechado mecanicamente para promover a substituição correta com um similar datilografa no campo. O usuário pode configurar referências do I/O sem usar ligações em ponte ou interruptores de MERGULHO.
O usuário deve terminar a configuração pela função da configuração do software de programação de MS-DOS ou de Windows que corre em Windows 95 ou em Windows NT sobre o TCP/IP dos ethernet ou através do porto de SNP. A função da configuração está no dispositivo de programação.
O IC697MDL350 é compatível com um número de dispositivos de carregamento, incluindo os solenoides, os acionadores de partida de motor, e os indicadores. A avaliação de 0,5 ampères aplica-se à capacidade atual a longo prazo de cada ponto. Devido à dissipação de calor dentro do módulo, a capacidade atual máxima para cada grupo de saídas é limitada em uns temps mais altos.
O módulo de saída de GE Fanuc IC697MDL350 é um módulo de saída discreto da série 90-70 de GE. Tem 32 canais de saída discretos. Pode operar sobre a alimentação CA, mas não na alimentação de DC. A tensão AC avaliado nominal do módulo de saída IC697MDL350 discreto é 120 volts de C.A. Cada um dos pontos da saída tem uma avaliação atual de 0,5 ampères e todas as saídas são arranjadas em 4 grupos de 8.
A avaliação atual para cada grupo é 2 ampères. Cada ponto da saída igualmente tem um indicador de estado do diodo emissor de luz que mostre se um ponto da saída é de ligar/desligar posto. O módulo de saída IC697MDL350 discreto tem fusíveis para a proteção. Não precisa ligações em ponte nem NÃO MERGULHA os interruptores a ser configurados corretamente a maneira que muitos outros módulos do I/O de GE fazem. O módulo de saída IC697MDL350 discreto pode ser configurado com MS-DOS ou com o software de programação de Windows.
O módulo de saída IC697MDL350 discreto da série 90-70 de GE Fanuc opera-se com uma escala de frequência de 47 a 63 Hertz. As saídas neste módulo de saída discreto são apropriadas para uma variedade de cargas indutivas industriais, e cada um dos 4 grupos da saída é protegido por um fusível que seja avaliado em 5 ampères.
O módulo de saída IC697MDL350 discreto pode conectar aos dispositivos, aos indicadores, e aos solenoides do acionador de partida de motor, e bem-é equipado para trabalhar com estes dispositivos. Este módulo de saída discreto pode operar-se com uma fonte da alimentação CA que apoie fases múltiplas, e pode usar uma fase diferente da fonte da alimentação CA para cada um de seus 4 grupos da saída.
Tensão avaliado: | uma C.A. de 120 volts |
Número de saídas: | 32 saídas (4 grupos de 8) |
Corrente de saída: | 0,5 ampères pelo ponto, 2 ampères pelo grupo |
Atual exigido: | 0,5 ampères |
Freq: | 47 a 63 hertz |
Alimentação de DC: | Não |
Tensão avaliado: OutputsperModule: |
120 volts de C.A. 32 (quatro grupos de 8 saídas cada um) |
Isolamento: |
1500 volts - alguma saída à placa traseira 500 volts entre grupos |
Saída VoltageRange: | 85 a 132 volts, 47-63 hertz |
OutputCurrent: | 0,5 ampères máximo pelo ponto |
2 ampères máximo pelo grupo | |
OutputCharacteristics- | |
Inrush atual: | 10 ampères máximo pelo ponto para um ciclo (Senhora 20) |
Saída VoltageDrop: | 3voltsmaximum |
Tempo de resposta-em: | 1 msmaximum |
Tempo de resposta-Fora: | 1 / 2cycle |
OutputLeakage: | 1.5mAmaximum |
Atual exigido do ônibus 5V: | 0,5 ampères |
VME | Sistema projetado apoiar o VME C.1 padrão |
