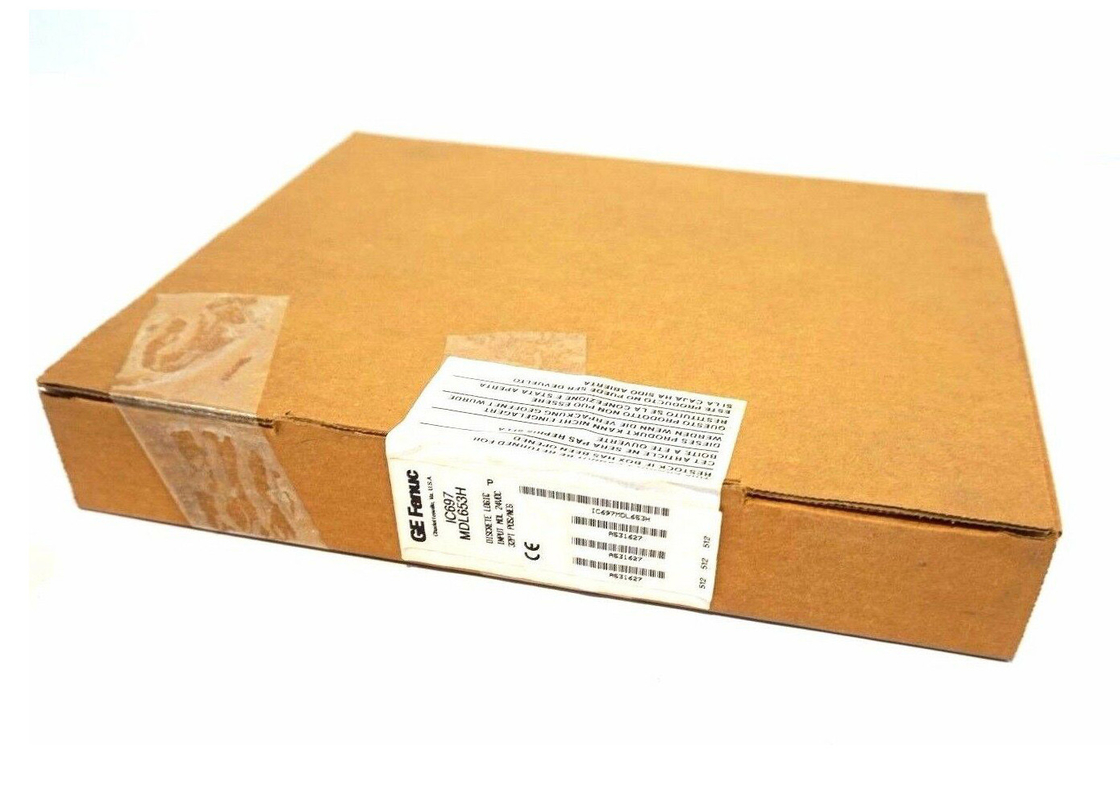

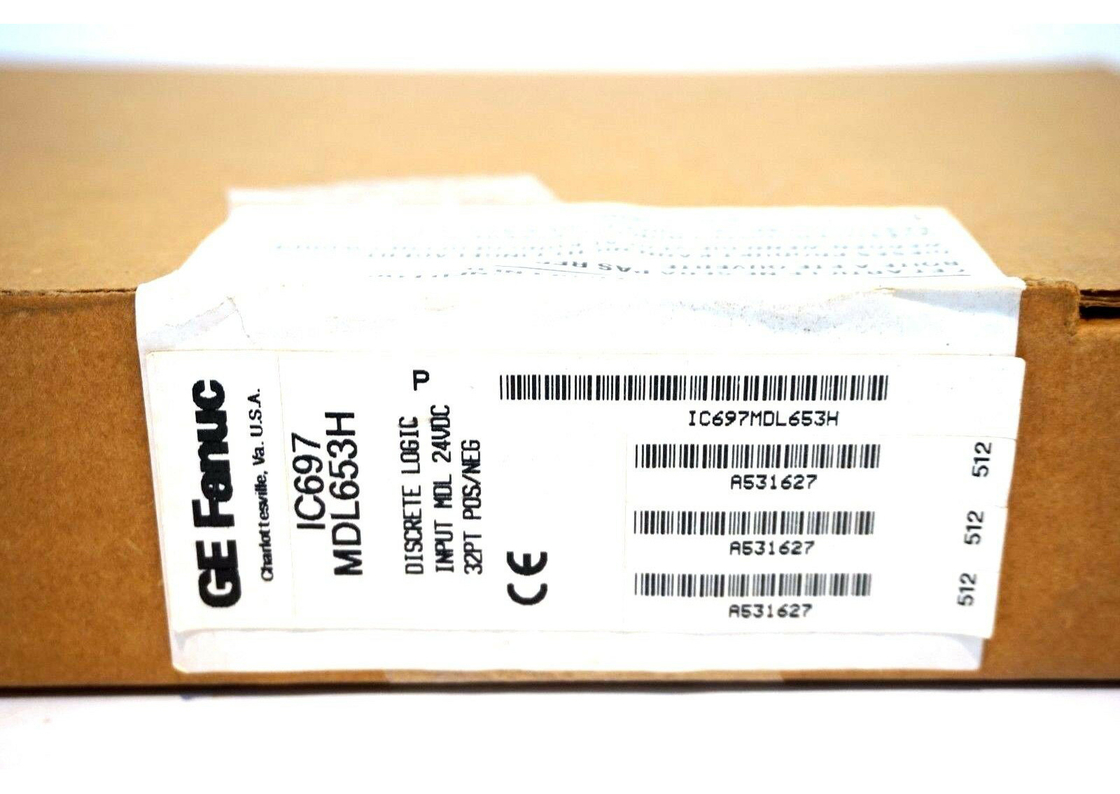

GE FANUC IC697MDL653, módulo de entrada da lógica negativa com 32 pontos

GE FANUC IC697MDL653, módulo de entrada de lógica negativa com 32 pontos

Descrição do produto

O IC697MDL653 é um módulo de entrada de lógica positiva / negativa com 32 pontos.Os seus 32 pontos de entrada estão dispostos em quatro conjuntos isolados compostos por oito pontos.

Características adicionais do IC697MDL653 incluem a compatibilidade de switch de lógica positiva/negativa e proximidade, um filtro de entrada selecionável e uma única entrada configurada como interruptor.Estas características são comuns em todos os PLCs IC697No entanto, as características podem não ser aplicáveis quando o IC697MDL653 é acoplado a outros tipos de PLC.O módulo IC697MDL653 também vem equipado com indicadores LED em sua placa frontal para alertar o usuário sobre o status do módulo.Estes LED indicam o estado de ligação/desligação de cada ponto do lado do PLC do circuito.

Convenientemente, as referências de entrada/saída do módulo podem ser facilmente configuradas pelo utilizador sem o uso de saltadores ou interruptores DIP.O IC697MDL653 foi concebido para ter características lógicas positivas e negativasO dispositivo de entrada aplicável está ligado ao autocarro de potência e à entrada do módulo.Os seguintes dispositivos de entrada são todos compatíveis com o IC697MDL653: botões de pressão, interruptores de limite, interruptores de seleção e interruptores de proximidade electrónicos, incluindo os tipos de 2 e 3 fios.

Idealmente, as entradas deste módulo são conduzidas por qualquer módulo de saída compatível com a tensão IC697 PLC. O circuito de entrada fornece corrente suficiente para garantir que o dispositivo funcione de forma confiável.A corrente de entrada é tipicamente de 10 mA no estado ON e pode aceitar corrente de vazamento de 2 mA no estado OFF sem ligar.

O módulo de entrada discreto da série GE Fanuc 90-70 com o número de catálogo IC697MDL653 tem uma tensão nominal de 24 Volts DC e uma faixa de tensão de entrada de -3 a 30 Volts DC.O módulo de entrada discreto IC697MDL653 é também um módulo de entrada lógica positiva/negativa com 32 pontos de entrada totaisTodos estes pontos de entrada estão agrupados em 4 grupos de 8 entradas cada.O módulo de entrada IC697MDL653 tem uma tensão de isolamento nominal de 1500 Volts para qualquer entrada ligada ao plano de fundo e 500 Volts entre os grupos de entradaO módulo de entrada de lógica positiva/negativa IC697MDL653 tem uma corrente de entrada típica de 10 miliamps na tensão nominal e uma impedância de entrada típica de 2,6 kilohms.

O módulo de entrada positivo/negativo IC697MDL653 possui uma tensão de estado activo de 13,5 a 30 Volts e uma tensão fora de estado de 0 a 5 Volts.A corrente no estado ligado é de 6 a 15 miliamperes e a corrente fora de estado é de 0 a 2 miliamperesAlém disso, o módulo de entrada IC697MDL653 tem um tempo de atraso do filtro configurável de 1 a 10 milissegundos.A configuração do tempo de atraso do filtro é feita ponto a ponto e deve-se notar que todos os pontos apresentam o mesmo tempo de filtragemO módulo vem com uma capacidade de chave mecânica que torna impossível instalá-lo na base errada.O módulo IC697MDL653 aceita cabos de AWG #22 a AWG #14 e pode ser facilmente removido da sua ranhura no rack, se necessário..

Especificações técnicas

Informações técnicas
