Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo: | GE Fanuc | Modelo: | IC697MDL740 |
---|---|---|---|
Série: | Série 90-70 | Tensão avaliado: | 24 a 48 volts de C.C. |
Corrente de saída: | 2 ampères pelo ponto, 4 ampères pelo grupo | Escala da tensão da saída: | 20 a 60 volts de C.C. |
Corrente exigida: | 0,15 ampères | Número de saídas: | Número de saídas |
Tensão do isolamento: | 1500 volts | Garantia: | 1 ano |
Realçar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |

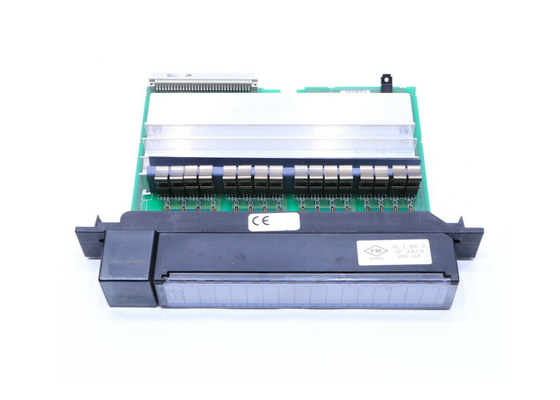

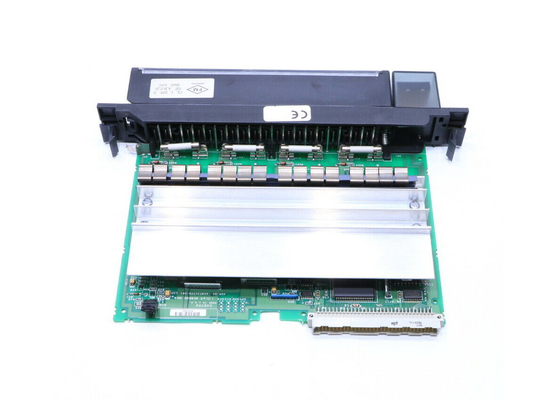

GE Fanuc IC697MDL740 é um módulo de saída discreto que possa ser usado aos dispositivos de poder como acionadores de partida, solenoides e indicadores de motor. Estas cargas podem ser conectadas a um dos pontos da tomada do módulo 16 que são agrupados em conjuntos de quatro pontos. A saída forneceu a cada um destes pontos é uma corrente contínua de 24/48 de volt a uma taxa de 2 ampères pelo ponto da corrente a longo prazo. A capacidade da condução do impulso da entrada do IC697MDL740 é, contudo, mais significativa de 2 ampères. Cada um dos conjuntos do ponto da saída tem um fusível comum de 10 ampères.
A cara do módulo hospeda uma série de indicadores do diodo emissor de luz que dão o estado em lugar diferentes do circuito e dos fusíveis.
O IC697MDL740 não chama para um MERGULHO ou interruptores do salto para sua configuração. A configuração pode ser realizada pelo usuário com Windows 96 ou Windows NT que corre Windows ou um software de MS-DOS. Este processo é realizado usando o porto de SNP ou o TCP/IP dos ethernet.
Além disso, é permitido ao usuário configurar o IC697MDL740 tal que os pontos da saída obtêm desligados ou continuam no estado existente.
Uma chave mecânica é fornecida com cada IC697MDL740 para personalizar um entalhe para acomodar o módulo. A chave é introduzida na placa traseira do IC697MDL740 tais que desliza no centro do entalhe onde o módulo é instalado inicialmente dentro. Esta chave fica no sulco mesmo depois a remoção do módulo para impedir o emprego errado acidental do entalhe. Contudo, este acessório pode ser removido caso necessário após a extração do IC697MDL740. A remoção do módulo pode ser realizada manipulando os grampos que fixam o ao entalhe.
O módulo de saída discreto de GE Fanuc que é sabido enquanto o módulo de saída IC697MDL740 discreto é usado frequentemente com os controladores programáveis ou o PLCs da lógica da linha de produtos da série 90-70 de GE. O módulo de saída IC697MDL740 discreto funciona bem com muitos dispositivos do PLC de GE e tem uma vasta gama de características que podem contribuir ao realce de sistema do PLC e ao desempenho melhorado da máquina. O módulo de saída IC697MDL740 fornece 16 saídas que exigem uma escala da tensão de 20 a 60 volts de C.C. a se operar. A corrente especificada para a saída é 2 ampères pelo ponto ou 4 ampères por cada grupo da saída. Este módulo particular responde em somente 2 milissegundos e sua tensão queda menos de 1 volt.
O módulo de saída IC697MDL740 discreto tem uma capacidade alta do inrush que seja aproximadamente 10 vezes o valor de seu valor atual avaliado. A corrente especificada do inrush permite que o módulo apoie várias cargas. Este módulo de saída inclui indicadores do diodo emissor de luz para o estado e o dispositivo do fusível -fora em atualizações de estado. Todos os indicadores do diodo emissor de luz são ficados situados na parte superior do módulo. O módulo igualmente inclui uma tecnologia fechando específica que não permita a montagem dos módulos incompatíveis. Esta característica da segurança pode ser valiosa desde cada componente no sistema deve encontrar as necessidades da aplicação para que o módulo é aplicado. O processo da configuração do módulo IC697MDL740 é simples e pode ser feito em diversas maneiras. Todos os ajustes são executados em um PC que corra o sistema operacional de Windows. Para a proteção adicional, o módulo pode ser comprado com um revestimento constituído que venha como uma característica opcional. Outras características opcionais estão disponíveis da fábrica demasiado.
Este índice foi escrito e compilado por PARA FAZER a fonte e não deve ser copiado.
Tensão avaliado: | 24 ou 48 volts de C.C. |
Número de saídas: | 16 saídas (4 grupos de 4) |
Corrente de saída: | 2 ampères pelo ponto, 4 ampères pelo grupo |
Atual exigido: | 0,15 ampères |
Escala da tensão da saída: | 20 a 60 volts |
Alimentação de DC: | Sim |
Tensão avaliado: OutputsperModule: |
24 ou 48 volts de C.C. 16 (quatro grupos de 4 saídas cada um) |
Isolamento: |
1500 volts - alguma saída à placa traseira 500 volts entre grupos da entrada |
Saída VoltageRange: | 20 a 60 volts |
OutputCurrent: | 2 ampères máximo pelo ponto |
4 ampères máximo pelo grupo | |
OutputCharacteristics- | |
Inrush atual: | 20 ampères máximo para a Senhora 20 |
Saída VoltageDrop: | um máximo de 0,8 volts (0,4 ohms) |
Tempo de resposta-em: | msmaximum 2 |
Tempo de resposta-Fora: | msmaximum 2 |
OutputLeakage: | 1mAmaximum |
Atual exigido do ônibus 5V: | 0,15 ampères |
VME | Sistema projetado apoiar o VME C.1 padrão |
