Detalhes do produto:
Condições de Pagamento e Envio:
|
| Marca: | GE Fanuc | Modelo: | IC660BBA104 |
|---|---|---|---|
| Série: | Série 90-70 | Tipo de produto: | Bloco de entrada/saída |
| Número de pontos de entrada/saída: | 6 | Número de entradas: | 4 |
| Número de saídas: | 2 | Tipo da tensão: | C.A. e C.C. |
| Nivel de tensão nominal: | 115 volts AC, 125 volts DC | Garantia: | 1 ano |
| Destacar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |
||

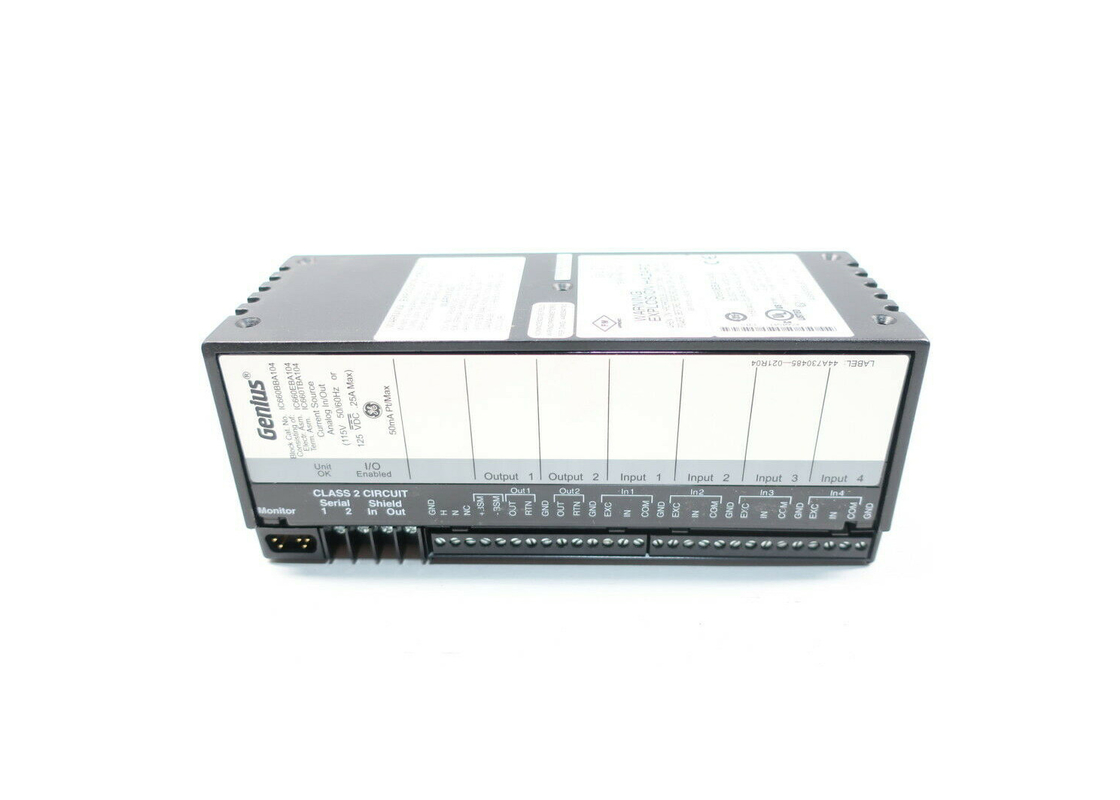

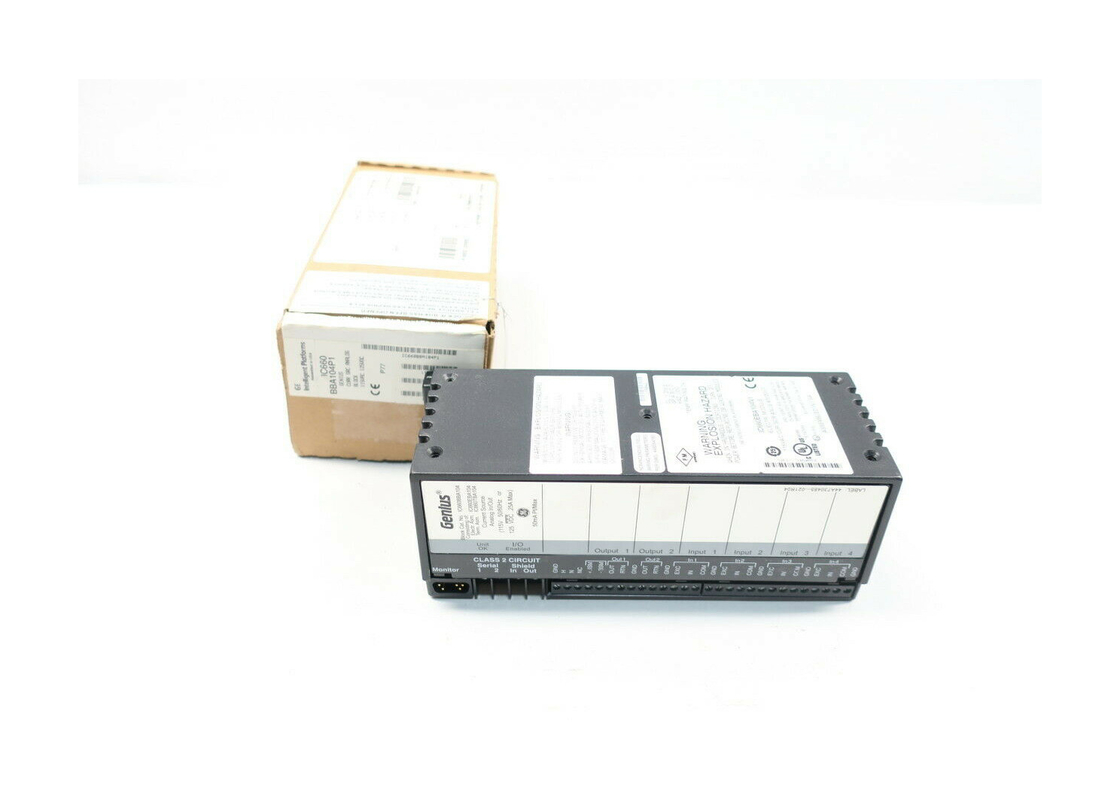

O IC660BBA104 é um Bloco de I/O Análogo Genius da série de 90-30 PLCs da GE Fanuc. Ele pertence ao grupo de módulos mistos analógicos e pode ser alimentado com 115 VAC ou 125 VDC.Dispõe de quatro entradas e duas saídas cujo intervalo de E/S varia entre 4 mA e 20 mA e proporciona ao sistema diferentes tipos de diagnósticoOs circuitos são isolados e a precisão da entrada é tão precisa como 0,1%.
A energia é fornecida para o bloco e todos os circuitos a partir de uma única entrada, de modo que a energia externa não é necessária para processar sinais.circuitos aplicam escala linear para convertê-lo em unidades de engenhariaCom cada varredura, 8 bytes de dados contendo esses dados de engenharia são transmitidos.O bloco fornece uma saída que se conecta a um módulo de comutação de ônibus (IC660BSM21) e é compatível com controladores de ônibus GeniusPara configurar o IC660BBA104 Genius Analog I/O Block, o usuário precisa de um monitor portátil versão 3.7 ou posterior.CPUs que são compatíveis com o bloco são rev. 105 ou superior para os PLCs da série 6 e rev. 3.0 ou superior para os PLCs da série 5.
O bloco pode ser configurado para detectar alarmes de entrada, manter o último estado de saída ou um estado padrão e receber feedback de saída.e o bloco pode funcionar se houver redundância da CPUAs verificações de diagnóstico envolvem a detecção de fios abertos de entrada, alarmes de entrada de alta e baixa para cada entrada individualmente, detecção de sinais de entrada/saída acima e abaixo da faixa e erros no feedback de saída.O IC660BBA104 Genius Analog I/O Block tem 32 terminais. A fonte de alimentação se conecta aos terminais 5 e 6. Os cabos de I/O se conectam às entradas autoalimentadas 17 a 32. As saídas se conectam aos terminais 11-12 e 14-15.um resistor de 10 ohms é necessário para evitar danos no circuitoO módulo de comutação do autocarro liga-se aos terminais 9-10.
| Voltagem nominal: | 115 VAC/ 125 VDC |
| # de Pontos: | 4 Entradas / 2 Saídas |
| Faixa de entrada: | 4 a 20 mA |
| Faixa de saída: | 4 a 20 mA |
| Voltagem de funcionamento: | 93-132 VAC / 105-145 VDC |
| Pontos por comum: | Um grupo de 4 entradas e um grupo de 2 saídas |
|
Tipo de bloco: Catálogo Números: 115 VAC / 125VDCCorrente Fonte Análogo Bloco TerminalAssemblySó eletrônicosAssemblySó 24 / 48VDCCorrente Fonte Análogo Bloco TerminalAssemblySó eletrônicosAssemblySó |
Quatro circuitos de entrada / 2 de saída IC660BBA104IC660TBA104 IC660EBA104 IC660BBA024 IC660TBA024 |
|
Tamanho(altura x largura x profundidade) Peso: LEDs (bloco de entrada/saída): Dissipação de calor: BSMControl: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4 libras (1.8 kg) UnitOK,I/O Ativado 12 wattsmáximo Comutadores um 24 / 48 VDC BSM (IC660BSM021) |
| Bloco a Bloco Isolamento: Grupo a Grupo Isolamento: | 1500 V durante um minuto 300 V rms |
|
115VAC/125 VDC potência de bloqueio:Tensão de alimentação Frequência / ondulação Tempo de interrupção da alimentação |
115 VAC 125 VDC V VDC 250 mA 140 mA 47 ∼ 63 Hz 10% - O máximo. ondulação 1 ciclo 10 mS Min. |
|
Potência de bloqueio 24/48 VDC:Fornecimento de energia Voltagem corrente máxima Ripple Tempo de interrupção da alimentação |
18 ̊56 VDC 600 mA 10% no máximo. 10 mS min. |
|
InputSignalCaracterísticas:Precisão de entrada (a 25 C) Resolução de entrada Tempo de conversão de entrada Distância de transmissão de capacidade Diagnóstico de entrada Isolamento de canal em canal Drifto térmico (a partir de 25 C) |
00,1% da leitura da escala completa 1¢A 16.6 mS a 400 mS (selecionável pelo utilizador) 4 mA a 20 mA 0mA a 25mA Baixo alcance, Superando a faixa. Alto Alarme. Baixo Alarme. Aberto Cadeia de 300 volts RMS 70 ppm por grau C típico |
| Impedância de entrada: | 100 ohms$5% |
| Rejeição do modo normal: | 45 dB a 50, 60 Hz |
|
Excitação de entrada Características: Aberto circuito tensão curta circuito Impedância de circuito corrente |
24 VDC
1000 Ohms - O máximo. (0 mA para 20 mA) 800 Ohms - O máximo. 20 mA para 25 mA) |
|
OutputSignalCaracterísticas:Precisão de saída a 25 C Resolução de saída Produção atualização Capacidade superior ao intervalo de frequência Diagnóstico de saída:Carga: Drift térmico(a partir de 25C): |
0.15% da leitura em escala completa 6¢A 6 mS a 8 mS típico 4 mA a 20 mA 0mA a 24mA Erro de retroalimentação de 0 a 850 ohms 35 PPM por grauC típico |
|
Ambiental:Temperatura de funcionamento Temperatura de armazenamento Umidade Vibração |
0C a +60C (+32F a +140F) ¥40C a +100C (¥40F a +212F) 5% a 95% (não condensado) Deslocamento de 5 10 Hz 0,2 5,08 mm, 10 200 Hz a 1 G |
