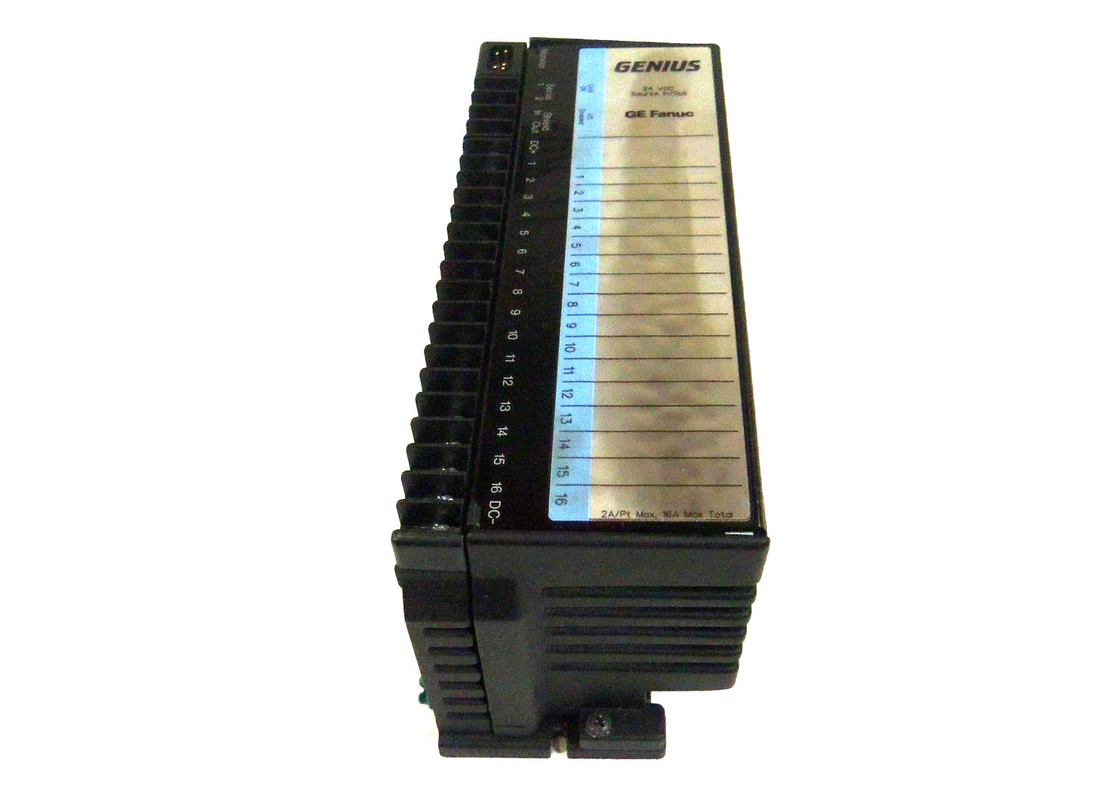

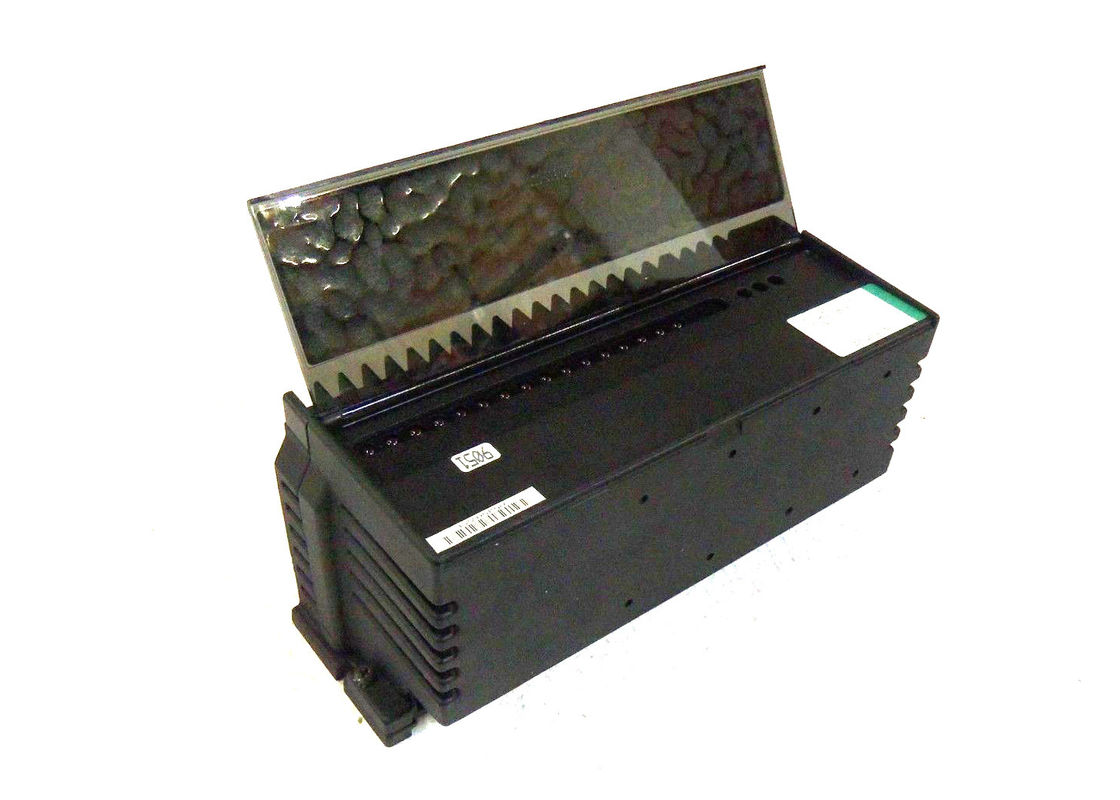

Ge Fanuc IC660BBD022, 24 VDC de I/O da fonte, 16 circuito, I-O do gênio
Detalhes do produto:
| Lugar de origem: | EUA |
| Marca: | GE |
| Número do modelo: | IC660BBD022 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Novo na caixa original |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Marca: | GE Fanuc | Modelo: | IC660BBD022 |
|---|---|---|---|
| Série: | I-O do gênio | Descrição: | Bloco do I/O da fonte |
| Circuito: | 16 | Carregar corrente: | 2 ampères |
| Ondinha máxima: | 10 por cento | Temperatura operacional: | 32 a 140 graus de Fahrenheit |
| A saída gerencie em deplay: | 1 milissegundo | Garantia: | 1 ano |
| Destacar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |
||
Descrição de produto
Ge Fanuc IC660BBD022, E/S de 24 VCC Source, 16 Circuitos, Genius I/O
Descrição do Produto
O IC660BBD022 é um E/S de 24 VCC Source, 16 Circuitos, Bloco Compatível com Sensor de 2/3 Fios da série 90-30 da GE Fanuc PLCs. Está entre os blocos discretos e analógicos que pertencem a esta série. Funciona com 24 VCC e é usado com sensores de estado sólido de dois e três fios e sensores eletromecânicos. Cada um dos 16 circuitos, o bloco pode funcionar como entrada, saída ou entrada tri-state, e nenhum outro componente é necessário para a configuração. A fonte de alimentação é fornecida a todos os circuitos pelo bloco.
O IC660BBD022 possui vários recursos configuráveis. Entre eles estão a capacidade de teste de saída, filtro de tempo de entrada selecionável, padrões de inicialização de energia de saída e manter a última condição ou padrão de saída. O bloco tem a capacidade de proteger o sistema em caso de curto-circuito eletrônico e sobretemperatura. Ele pode detectar uma chave com falha, sem carga e fio aberto em entradas tri-state. Em caso de sobrecarga, ele detecta o problema e desliga.
Este bloco pode substituir todas as suas versões anteriores quando uma montagem eletrônica compatível estiver conectada. O bloco deve ser instalado em uma caixa protetora em um local sem contaminantes transportados pelo ar, juntamente com resfriamento e fluxo de ar adequados.
O IC660BBD022 precisa de um sistema de aterramento confiável. Os terminais deste bloco se conectam com fio #12 ou dois fios #14. Existem 22 terminais neste bloco. O barramento serial conecta de 1 a 4, e os terminais 6 a 21 podem ser usados como entradas ou saídas selecionando o lado DC+ ou DC- do terminal. A alimentação CC se conecta aos terminais 5 e 22. Ao substituir uma montagem eletrônica, o usuário deve ter cuidado porque há perigo de choque elétrico.
Especificações Técnicas
| Tensão Nominal: | 24 VCC |
| # de Pontos: | 16 |
| Faixa de Entrada: | 18-30 VCC |
| Corrente de Carga: | 2 Ampères |
| Tensão de Operação: | 18-30 VCC |
| Pontos por Comum: | Um grupo de 16 |
Informações Técnicas
Especificações
|
Tipo de Bloco: Números de Catálogo: 24 / 48VCC16CircuitSourceI / OBlock Montagem de Terminal apenas Montagem Eletrônica apenas 24VCC Fonte 16 Circuito Fonte I / O BlocoTerminalApenas Montagem Eletrônica 24 / 48VCC16CircuitSinkI / OBlock Montagem de Terminal apenas Montagem Eletrônica apenas 24VCC 16 Circuito Sink I / OBlockTerminal Apenas Montagem Apenas Montagem Eletrônica |
Entrada e saída discreta de 16 circuitos |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (igual ao bloco IC660BBD022) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (igual ao bloco IC660BBS020) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (igual ao bloco IC660BBD023) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (igual ao bloco IC660BBD021) | |
| Tamanho(altura x largura x profundidade): | 8,83” (22,44cm) x 3,50” (8,89cm) x 3,94” (10,00cm) |
| Peso: | 4 lbs. (1,8 kg) |
| LEDs (bloco): | Unidade OK, E/S Habilitada |
| LEDs (cada circuito): | Indicadores individuais do lado da carga |
| Dissipação de Calor: | 68,8 Watts com 16 saídas em 2 ampères. |
| Isolamento Bloco a Bloco: | 1500 V |
| Tensão de operação: | 18–56 VCC (24 / 48 V), 18–30 VCC (24 V) |
| Ondulação (máxima): | 10% |
| Potência CC necessária: | 150mA típico / 300mA máximo |
| Tempo de queda da fonte de alimentação: | 10mS |
|
Características de Entrada: Paraentrada padrão, tensão relativa a (CC–) Entrada LIGADO, 24 VCC fonte 48 VCC fonte* Entrada DESLIGADO, 24 VCC fonte 48 VCC fonte* Tempo de processamento de entrada (típico) Impedância de entrada (típica) Tempos de filtro de entrada selecionáveis Diagnóstico de entrada |
Fonte Blocos Sink Blocos |
| 16–24 VCC 0–8VCC | |
| 32–48 VCC * 0–16VCC* | |
| 0–7VCC 17–24 VCC | |
| 0–14VCC* 34–48VCC* | |
| 5,6Kohms (24 / 48V), 1,8Kohms (24V) | |
| 1,7mS (mais atraso de filtro selecionável) | |
| 5–100mS | |
| Fio aberto, Sobretemperatura, Interruptor com falha | |
|
Características de Saída: Corrente de saída (estado estacionário) |
2 ampères por circuito |
| Corrente de irrupção máxima | 10 ampères até 10mS |
| Corrente de saída do bloco | 15 ampères a 35C |
| Corrente de fuga de saída DESLIGADA | 1,0 mA |
| Frequência de comutação máxima | Uma vez por segundo (alta corrente de irrupção) |
| Atraso de ativação da saída (máximo) | 1mS |
| Queda de tensão de saída | 2,0 volts no máximo a 2 ampères de irrupção |
| Carga Mínima Recomendada | 50 mA sem carga habilitada |
| Diagnóstico de Saída | Curto-circuito, Sobrecarga, Sem Carga, Interruptor com Falha, Sobretemperatura |
|
Ambiental: Temperatura de operação |
0 a +60C (32 a +140F) |
| Temperatura de armazenamento | –40 a +100C (–40 a +212F) |
| Umidade | 5 a 95% (sem condensação) |
| Vibração | 5–10Hz 0,2” (5,08mm) deslocamento, 10–200Hz a 1G |
