O conjunto da eletrônica de IC660EBR100 GE Fanuc é IO fabricado do gênio

O conjunto da eletrônica de IC660EBR100 GE Fanuc é fabricado Genius IO

Informações Técnicas

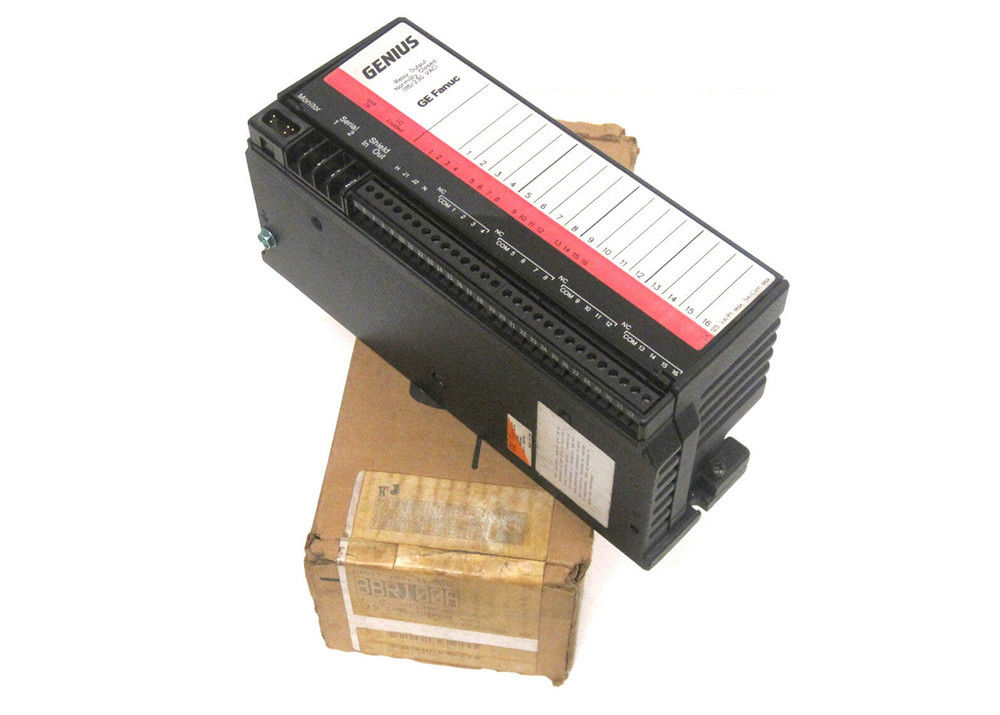

O bloco de saída Genius IC660EBR100 é um bloco de saída de relé de 16 circuitos da GE Fanuc. Este bloco de saída a relé faz parte da família Genius I/O e fornece 16 circuitos em 4 grupos separados, cada um com 4 saídas a relé. Este bloco funciona com uma tensão nominal de 115 ou 230 Volts AC. O bloco é um bloco de saída de relé normalmente fechado com contatos normalmente fechados. A saída de relé IC660EBR100 é compatível com diferentes dispositivos de controle e indicação de baixa potência, incluindo contatores, lâmpadas e relés. Os componentes de saída operam em faixas de tensão de 5 a 220 Volts DC ou 5 a 250 Volts AC, e são selecionáveis ​​em até 60 Watts ou 125 Volts-Amps. Geralmente, o bloco de saída de relé IC660EBR100 e os outros blocos da série Genius I/O pesam cerca de 4 libras ou 1,8 kg com dimensões de aproximadamente 8,83 x 3,34 x 3,91 polegadas. Ele também possui indicadores LED “I/O habilitado” e “Unidade OK” e LEDs individuais de estado da bobina do relé em cada circuito.

Outras especificações do bloco de saída GE Fanuc IC660EBR100 incluem uma faixa de temperatura operacional de 0 a 60 graus Celsius, uma faixa de temperatura de armazenamento de -40 a 100 graus Celsius e uma faixa de umidade sem condensação de 5 a 95 por cento. As propriedades de energia do bloco de saída de relé IC660EBR100 incluem uma faixa de frequência operacional de 47 a 63 Hertz, uma faixa de tensão operacional de 93 a 132 Volts CA com a fonte de alimentação nominal de 115 Volts CA ou uma faixa de tensão operacional de 185 a 265 Volts CA com a fonte de alimentação nominal de 230 Volts CA e um ciclo de tempo de queda da fonte de alimentação. Com uma tensão de alimentação de 115 Volts CA, este bloco requer uma corrente nominal de 87 miliamperes.

Sobre IC660EBR100

O bloco de montagem eletrônica IC660EBR100 é fabricado pela GE Intelligent Platforms/GE Fanuc Automation. Pertence à série Genius I/O e possui 16 saídas de relé de circuito que são colocadas em 4 grupos separados de 4 saídas cada, bem como um LED em cada circuito com um estado de bobina de relé individual. Este conjunto eletrônico tem peso aproximado de 1,8 kg e mede 8,83 x 3,50 x 3,94 polegadas. Suas especificações ambientais são uma temperatura operacional variando de 0 a 60 graus Celsius e uma faixa de temperatura de armazenamento de -40 a 100 graus Celsius em uma faixa de umidade relativa de 5 a 95 por cento, sem condensação. O bloco de montagem eletrônico IC660EBR100 tem uma tensão nominal de 115 Volts CA e uma faixa de tensão operacional de 93 a 132 Volts CA ou uma tensão nominal de 230 Volts CA em uma tensão operacional de 185 a 265 Volts CA.

O bloco de montagem eletrônico IC660EBR100 tem um requisito de corrente de alimentação de 87 miliamperes a uma tensão de 115 Volts CA, com um tempo de queda da fonte de alimentação de 1 ciclo. Ele vem com uma classificação de dissipação de calor de 10,1 Watts no máximo com 16 saídas ligadas. O bloco de montagem eletrônica GE Fanuc IC660EBR100 tem uma corrente de saída máxima de 2 Amps por circuito e uma potência máxima de comutação de 60 Watts ou 125 Volt-Amps. Ele também possui uma corrente de partida de 2 A (máximo) para cada circuito, com uma corrente de fuga no estado desligado de saída de 0,1 miliamperes. Possui uma frequência de comutação total de 20 ciclos em 60 segundos para as cargas indutivas ou um tempo de atraso de ativação de saída de 5 microssegundos. O bloco de montagem eletrônica IC660EBR100 possui tensão de saída variando de 5 a 250 Volts AC ou 5 a 220 Volts DC, além de carga mínima recomendada de 10 miliamperes. Ele também possui um tipo de relé de armadura móvel de bobina fixa.

Especificações técnicas para IC660EBR100
