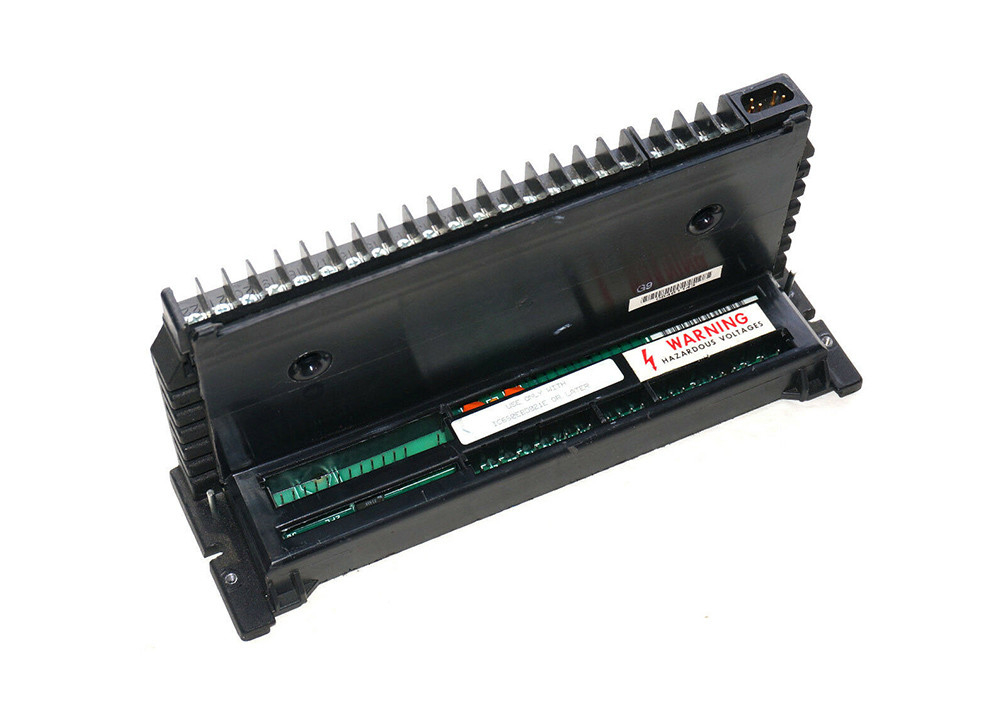

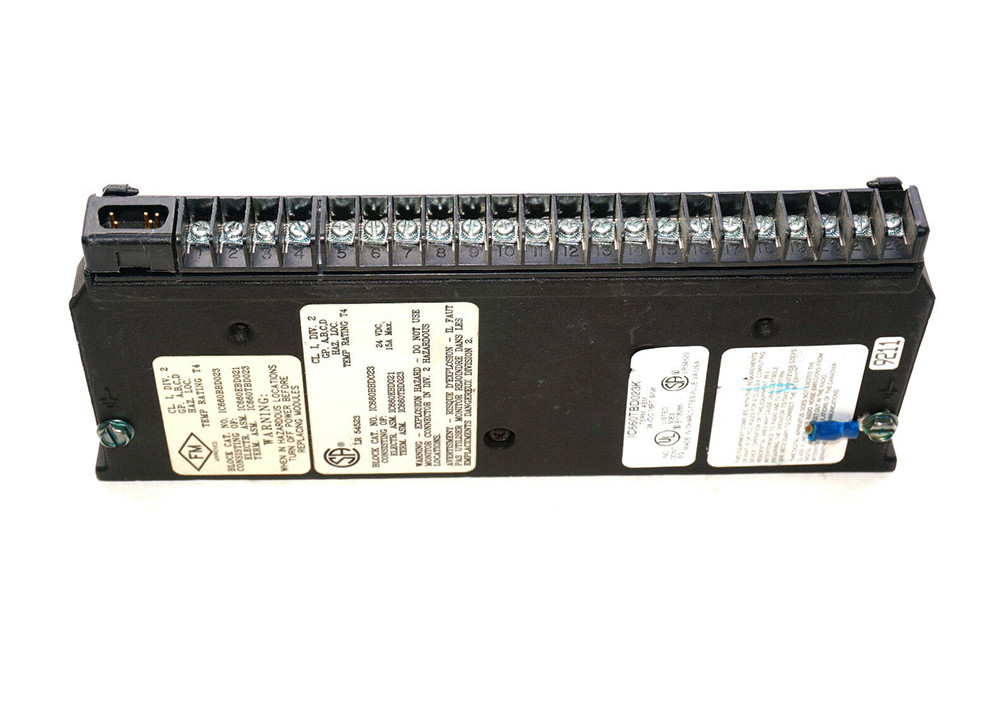

Ge Fanuc IC660TBD023, conjunto terminal seguro, série do I/O do gênio

Ge Fanuc IC660TBD023, Secure Terminal Assembly, série Genius I/O

Informações técnicas

O bloco IC660TBD023 é um bloco terminal com 16 circuitos discretos de E/S. Ele foi projetado com uma tensão nominal na faixa de 18 e 30 Volts DC.Trata-se de um bloco terminal de automação industrial fabricado pela GE Fanuc e faz parte da linha de produtos IC660.O conjunto do terminal foi construído com recursos de diagnóstico que podem detectar temperaturas excessivas, fios abertos nas entradas de três estados, situações de sobrecarga e situações de não carga.O conjunto é projetado com arquitetura abertaOs 16 circuitos do bloco terminal IC660TBD023 são isolados e possuem os seus próprios indicadores LED.8 watts de energia como calor e tem bloquear para bloquear isolamento em 1500 volts.

Em estado estacionário, o bloco terminal IC660TBD023 tem uma corrente de saída de 2 Amps por circuito.A corrente de fuga de saída fora de estado é de 1 miliampere. A 34 graus Celsius, a corrente de saída do bloco do terminal é de 15 Amps. A carga mínima recomendada do bloco terminal IC660TBD023 é de 50 Amps sem condições de carga.O tempo de saída do terminal é de 1 milissegundoA área de instalação deve estar livre de sujeira, poeira e contaminantes.Durante a instalação do terminal deve ser mantida uma distância suficienteA temperatura de funcionamento deve ser mantida entre 0 e 60 graus Celsius com umidade não condensante.

O IC660TBD023 Terminal Assembly é um conjunto de terminais durável e seguro fabricado pela GE Fanuc na série Genius I/O.Ele atua como a interface de fiação entre o bloco de E/S e módulos de campo em um sistema de controle de E/S GeniusEste bloco terminal está localizado entre o seu bloco de E/S compatível e o conjunto eletrônico.O conjunto de terminais IC660TBD023 pode ser parafuso no bloco para que possa resistir às vibrações que ocorrem durante o funcionamentoEle também ajuda os usuários a ganhar mais espaço e flexibilidade no painel com seu design de economia de espaço.

O IC660TBD023 Terminal Assembly tem um design de caixa. Seus terminais padrão de parafuso e de pinça podem ser ajustados com uma chave de fenda Phillips ou de cabeça plana.O terminal pode aceitar 1 AWG # 12 fio ou 2 AWG # 14 fiosOs usuários podem conectar a fonte de alimentação CC aos terminais 5 a 22 do conjunto do terminal.É um conjunto de terminal separado que hospeda toda a fiação de campo para um módulo de E/SO bloco de E/S pode ser configurado como um controlador BSM ligando o módulo BSM como carga ao circuito 1.O cabo de cauda do módulo BSM deve ser ligado ao terminal 6 e o outro cabo deve ser ligado ao DC +Este conjunto de terminais modular e compacto foi concebido para tornar a fiação I/O fácil e segura.

Especificações técnicas do IC660TBD023
