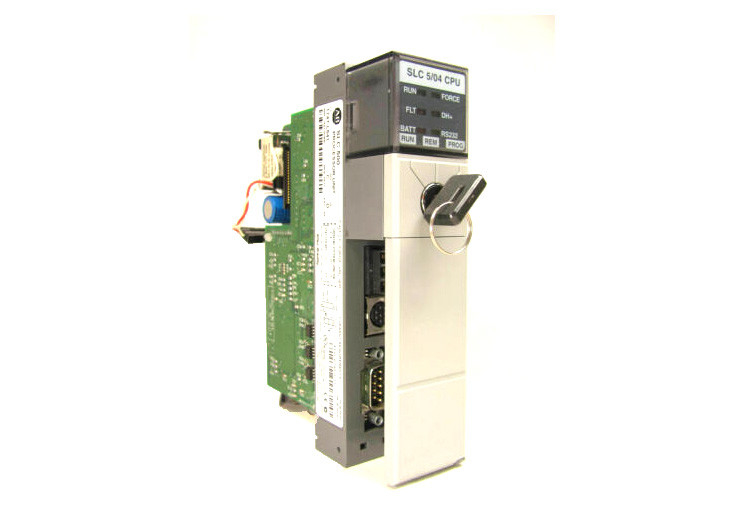

AB 1747-L541, SLC 500 Hardware modular, módulo de controle
Especificações técnicas para 1747-L541
| Fabricante |
Automatização Rockwell |
| Marca |
AB |
| Número da peça/número do catálogo. |
1747-L541 |
| Série |
SLC 500 |
| Input |
4096 |
| Tipo de módulo |
SLC 5/04 Processador |
| Produtos |
4096 |
| Software de programação |
Software RSLogix500 |
| E/S analógica |
480 |
| Memória: |
Até 16 KB, RAM com bateria |
| Tempo de varredura do programa |
00,9 ms/K |
| Memória do usuário |
16Mil palavras |
| Chassis de entrada/saída |
3 |
| Cabeças de módulo do chassi |
30 |
| Tempo de digitalização I/O |
0.225 milissegundos |
| Comunicação |
Data Highway Plus (DH+), RS-232 |
| Memória de backup |
1747-M13 |
| Temperatura ambiente |
0 a 60 graus Celsius |
| Tempo de varredura do programa por palavra-chave |
0.9 milissegundos |
| Memória de reserva da bateria: |
Sim; 1747-BA |
| UPC |
10662468653029 |
| CCSPNU |
32151705 |
Cerca de 1747-L541
O AB 1747-L541 é um processador SLC 5/04 que faz parte da série SLC 500, que também inclui os controladores 1747-L541, L542 e L543.É um processador de alto desempenho melhorado com comunicação mais rápida e tempo de execução do programa mais curtoO SLC 5/04 vem com memória de palavras de 16K, 32K ou 64K e pode controlar um máximo de 4096 pontos de entrada e saída.
Para comunicação, o 1747-L541 possui um canal DH+ embutido que suporta recursos de mensagens estendidas e comunicação de alta velocidade.DH-485Para programação, inclui instruções matemáticas avançadas e várias instruções adicionais.e endereçamento indireto.

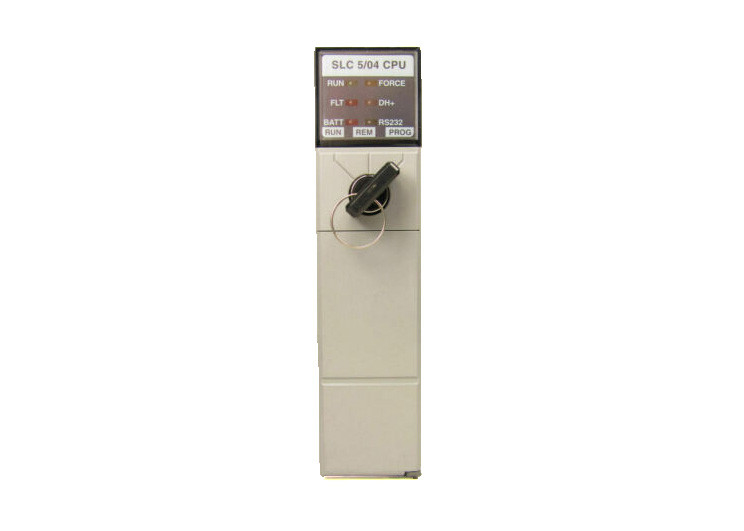

O 1747-L541 tem um tempo típico de varredura de programa por palavra-chave de 0,9 milissegundos e um tempo típico de varredura de I / O de 0,225 milisegundos.Requer uma carga de corrente de 1 Amp a 5 Volts DC e de 200 mA a 24 Volts DCTem uma Interrupção Timed Selectable de 1 milissegundo (STI) e Interrupção Discreta de Entrada (DII) de 0,5 milissegundo.usa um dispositivo de memória baseado em flash 1747-M13 com uma memória de 64 KBO SLC 5/04 inclui um interruptor de teclas de 3 posições no painel frontal para selecionar os modos de execução, remota ou programa.Indicadores de estado RS-232 LED para resolução de problemas e diagnósticoA série de processadores SLC 500 tem um design simples e econômico com um histórico de boas instalações em aplicações como controle HVAC, SCADA e manuseio de materiais.
O AB 1747-L541 é um controlador SLC 5/04 que possui uma memória de usuário integrada de 16 KB, projetada para lidar com até 4096 entradas e saídas.Este controlador pertence ao estilo modular SLC 500 controlador lógico programável (PLC).
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racksAs portas de comunicação integradas, como RS232 e Data Highway Plus (DH+), são ideais para uso com Human Machine Interface (HMI), quer sejam produtos AB ou de terceiros,Controlos de supervisão e aquisição de dados (SCADA), tais como AB FactoryTalk View ou sistemas SCADA de terceiros. A porta de comunicação RS232 é configurável para DF1 e DH485 topologia peer-to-peer, enquanto as comunicações DH + suportam extensão de distância e topologia multi-drop.
Alternativamente, a porta de comunicação RS232 também pode ser utilizada com um 1761-NET-AIC para permitir que a porta serial se conecte a uma rede multi-drop.A configuração padrão da porta de comunicação é não apertar a mão., 19.2 Kbaud, verificação de erro CRC, pacote duplicado, detecção de paridade e não paridade para porta RS232 e 57.6 Kbaud, endereço de nó = 1 para Data Highway Plus (DH +).
O controlador 1747-L541 requer um rack SLC 500 para montagem e conexão com o backplane eletrônico.Uma fonte de alimentação do sistema também é necessária para alimentar o circuito interno do processador através do backplane eletrônico.
Este controlador é UL listado para os EUA e Canadá normas de segurança, CE compatível e C-Tick marcado.
