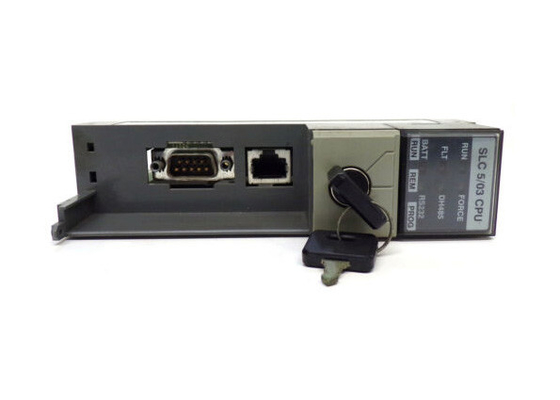

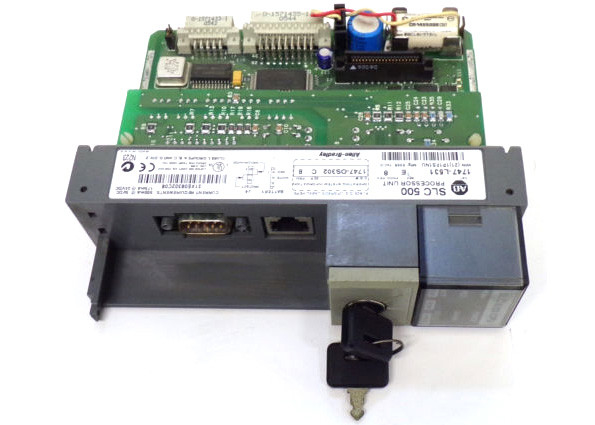

AB 1747-L531, de processador 8K de SLC 5/03 memória DH-485 do módulo e portos RS-232/DH-485

O AB 1747-L531 é um tipo módulo do processador de SLC 5/03 que pertença à série modular do estilo do hardware de SLC 500. É construído para executar uma grande variedade de funções, incluindo sistemas autônomos pequenos, simples às grandes, distribuídas complexas. Projetou executar a taxa de transferência, ele pode suportar I/O análogos, digitais, e inteligentes incluir de 60 vários módulos do I/O e pode, além, controle até 4.096 saídas e pontos da entrada. Envia com o processador modular de SLC 500, um chassi compatível, fontes de alimentação, e instruções de instalação para todas as peças incluídas. Este módulo é C-tiquetaque marcado, CE complacente, e UL alistado ao canadense e aos standard de segurança dos E.U.,

O processador 1747-L531 modular vem com um tamanho de memória de 8 K, de 16 K, ou de 32 K para seus programas. Esta memória usuário-configurável pode ser aplicada tampouco para programar o armazenamento ou ao armazenamento de dados. A movimentação caracteriza RAM bateria-suportado que dura aproximadamente 2 anos. O usuário dos alertas do indicador do diodo emissor de luz da bateria quando a tensão da bateria substituível cair abaixo do nível de ponto inicial. Um mínimo de trinta (30) minutos do poder está disponível quando a bateria é desligada, devido a um capacitor integrado. Se uma bateria nova está instalada para substituir velho dentro das meias horas (30 minutos), todos os dados armazenados em RAM podem ser retidos. O processador 1747-L531 recebe e inicia os protocolos de comunicação que incluem DH-485 partilha de arquivos, ControlNet, ethernet, estrada de dados mais (DH+), DeviceNet, mestre de Modbus RTU, assim como mestre completo-frente e verso ou metade-frente e verso ou o escravo DF1, ASCII e DH-485 através do porto RS232. Seu painel frontal tem um interruptor chave de 3 posições que permita três modos de operação: PROGRAMA, CORRIDA, e TELECONTROLE. Este interruptor chave não pode ser usado no lugar de um interruptor da emergência-parada ou de um relé de controle mestre hardwired.

Este controlador tem uma memória 8K integrada, que possa ser expandida com o uso de uma EPROM instantânea. O módulo exigido da memória tem a número da peça de 1747-M13 e o soquete do adaptador de 1747-M15 que apoia até 64K da memória do usuário. O programa de usuário pode ser armazenado ou queimado ao módulo da memória para impedir o supressão acidental ou indesejável do programa que pode ser causado pela programação imprópria, por impulsos elétricos e por ruídos. A regra geral quando o programa de usuário de queimadura ao módulo da memória for que o tamanho do programa não deve exceder o tamanho de memória do processador. Não queime um programa criticado, especialmente um programa com uma falha principal. Isto incluirá a condição de falha e a causa da falha a ser queimada na EPROM.

Todos os processadores de SLC são configuráveis usando o software de programação de RSLogix 500. Este software é um software de programação da escada. Os programas de usuário, configuração de hardware são executados aqui assim como a ferramenta de comissão e de pesquisa de defeitos está disponível como o forçamento do I/O. A ferramenta de instalação integrada de uma comunicação de RSLinx é motorista de uma comunicação de RSLogix 500's para vários produtos de AB, para estabelecer uma comunicação a e do controlador.

Este processador igualmente apoia sustenta a característica do tempo. Isto refere a capacidade do processador para continuar a programar a exploração por um período limitado mesmo se a tensão de entrada às quedas da fonte de alimentação do sistema abaixo da escala nominal. Quando sustente o tempo para expirar, o processador central está posto automaticamente para parar o modo. Isto impede a parada repentina que não é ideal em nenhuma aplicação do controle.
