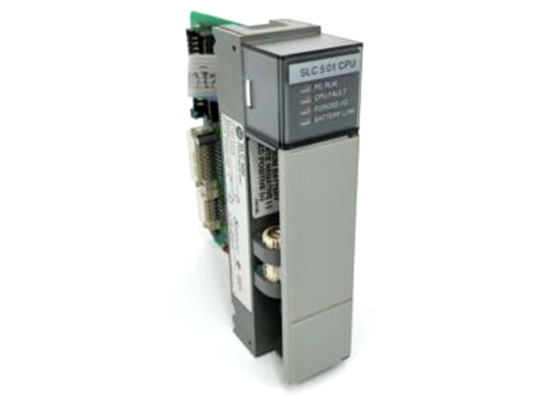

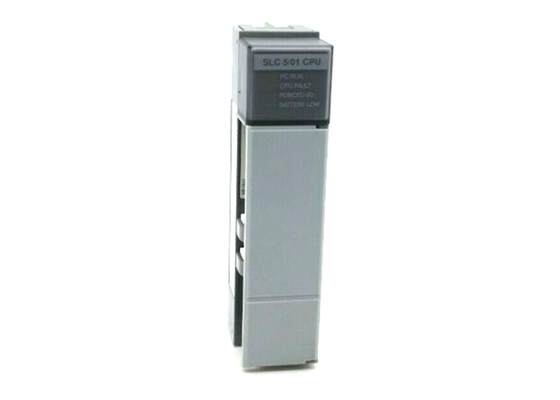

AB 1747-L514, processador de SLC 500, entalhe 0 dos 1746 chassis

O AB 1747-L514 é uma unidade do processador de SLC 500. Este módulo é denominado igualmente como um controlador de SLC 5/01 que seja um único controlador da largura de entalhe. Monta ao entalhe 0 de todos os 1746 chassis modulares. Vem com uma memória do usuário 4K e uma relação de comunicação DH-485 encaixada.

O 1747-L514 é projetado para o uso em exigências pequenas e médias da automatização. É capaz de controlar um número máximo de 30 módulos do I/O que podem ser distribuídos até um máximo de 3 1746 chassis. Apoia a aplicação de I/O prolongado e do chassi remoto do I/O usando uma variedade de adaptador de comunicação apoiado por este controlador de SLC 500.

O 1747-L514 tem uma carga atual elétrica de 0,090 em 5VDC. Tem um consumo de potência mínimo de 1,75 watts. Este controlador pode ser programado usando o software de programação de RSLogix 500, instalado em uma estação de trabalho do computador que corre um sistema operacional de Microsoft Windows. O porto DH-485 encaixado apoia o uso da 1761-NET-AIC ou do módulo avançado do conversor de relação (AIC). Adicionalmente, as tabelas de memória do SLC 5/01 são acessíveis usando o módulo de AB Data Table Access (DTAM).

O 1747-L514 pode ser instalado com uma memória permanente opcional. A memória permanente é sob a forma da memória de leitura apenas programável eletricamente apagável (EEPROM). EEPROM compatíveis são as palavras EEPROM do usuário de 1747-M1with 1K, 1747-M2 com 4 palavras EEPROM do usuário de K com um soquete do adaptador do módulo da memória 1747-M5. Os módulos de EEPROM podem ser usados para queimar programas armazenados na memória incorporado que é uma memória de acesso aleatório (RAM). Queimando o programa à memória permanente, o programa de usuário pode automaticamente ser carregado uma vez que o controlador é poder dado um ciclo.

Usa o conjunto da bateria de lítio 1747-BA com uma vida minuto do capacitor 30 e uma bateria de lítio com um tempo de 2 anos para o poder alternativo para RAM padrão. O 1747-L514 oferece o backup opcional de EEPROM, e com uma memória 4K, pode processar um máximo de 52 instruções de programação, usando o software de programação de RSLogix 500. O 1747-L514 tem uma estadia de execução mordida máxima de 4µs e uma estadia total da varredura do módulo de 8ms/K. Durante uma perda de poder provisória, a varredura do programa no módulo pode tomar de 20ms a 3s segundo a fonte de alimentação que está carregando. Vem com uma capacidade de uma comunicação da base DH-485 que possa somente atuar em uma capacidade do escravo (recepção) no canal de programação. O 1747-L514 tem uma variação da temperatura de funcionamento ambiental de 0-60°C (32-140°F) na escala de humidade relativa 5-95% decondensação, e ele é projetado sustentar um choque operacional de 30G, e uma vibração de 2.5G em 57-2000Hz. O 1747-L514 é C-UL, UL, e CE-certificado, e oferece a um NEMA ICS padrão 2-230 imunidade de ruído industrial.
