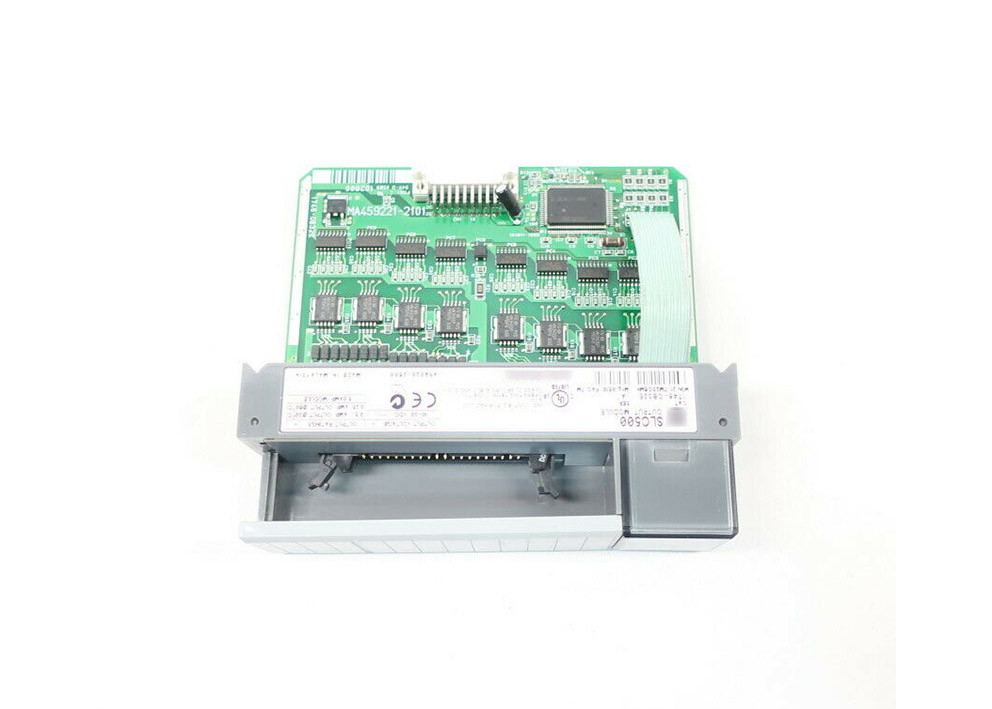

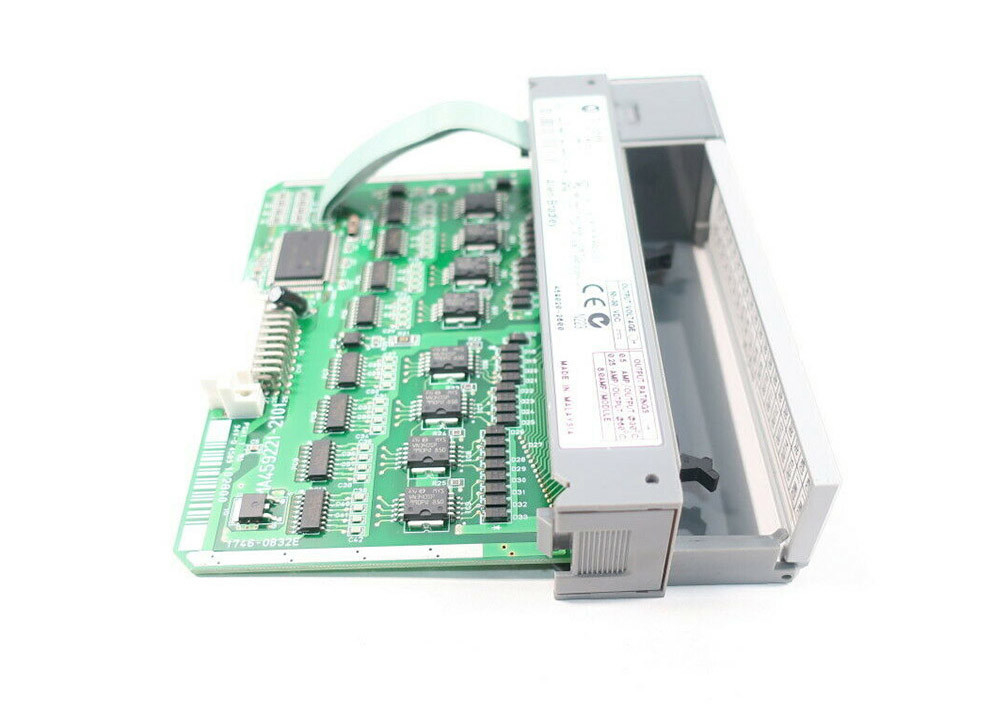

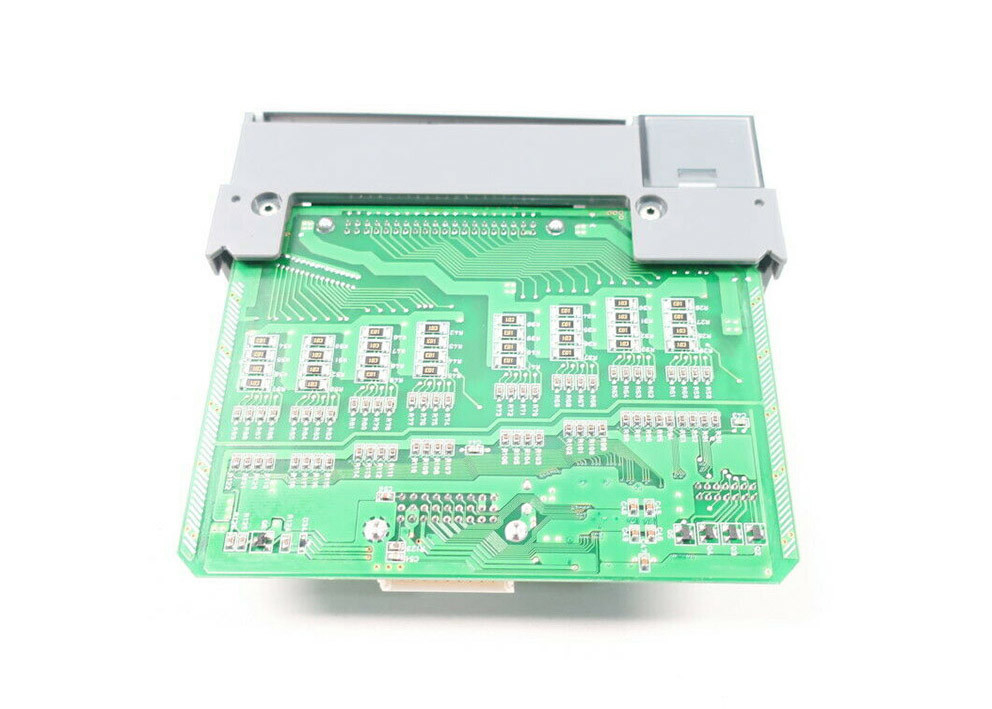

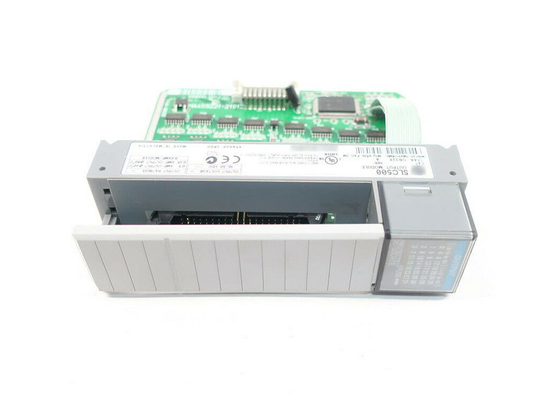

AB 1746-OB32, Módulo de Saída CC Digital SLC 500, 24VCC
Especificações Técnicas para 1746-OB32
| Fabricante |
Rockwell Automation |
| Marca |
AB |
| Número da Peça/Catálogo |
1746-OB32 |
| Série |
SLC 500 |
| Tipo de Módulo |
Módulo de Saída CC Digital |
| Saídas |
32 |
| Faixa de Tensão |
5-50 Volts CC |
| Corrente/Saída |
0,5-0,25 amperes |
| Nº de Saídas |
Trinta e Duas (32) |
| Corrente/Módulo |
8 amperes |
| Ponto por comum |
Dezesseis (16) |
| Corrente da Placa Traseira (5 Volts) |
190 miliamperes |
| Saída nominal |
24VCC |
| Aplicações |
Alta Corrente |
| Aplicações |
Alta Corrente |
| Resposta de Passo |
60 milissegundos ligado, 2,5 milissegundos desligado |
| Corrente da Placa Traseira |
(5 Volts)190 mA |
| UPC |
10662468092903 |
| Atraso do Sinal, LIGADO |
0,1 ms |
| UNSPSC |
32151705 |
| Atraso do Sinal, DESLIGADO |
1,0 ms |
| Proteção Eletrônica |
Não |
Sobre 1746-OB32
O 1746-OB32 é um Módulo de Saída Digital de 32 Canais da AB. É um módulo de saída CC de baixa corrente e alta densidade, compatível para ser
instalado em qualquer slot disponível do Chassi 1746, exceto o slot 0. A saída de tensão que ele fornece é 24V CC. O 1746-OB32 possui 32 saídas com 16 pontos por comum e possui uma tensão operacional de fonte que varia entre 5 e 50V CC. O módulo 1746-OB32 consome 0,19A de corrente da placa traseira a 5V CC
e fornece um isolamento do circuito de saída testado a 1500V CA por 1 minuto. Possui um tempo máximo de atraso de sinal de 0,1ms em LIGADO e
1ms em modo DESLIGADO e a corrente máxima de fuga do circuito no estado DESLIGADO é de 1mA.
O 1746-OB32 possui 0,25A a 0-60 graus Celsius de corrente nominal em cada ponto de saída e a carga de corrente mínima de 1mA para cada saída
canal. O módulo possui uma corrente nominal média de 8A e uma corrente de 2A por comum. A perda máxima de tensão no circuito no estado LIGADO
é de 1,2V a 0,5A e possui uma sobretensão de 1,0A por 1ms repetível a cada 2s em cada ponto de saída, uma dissipação de potência de 0,172W por ponto,
e uma dissipação de calor total do módulo de 6,45W.
O 1746-OB32’s faixa de temperatura operacional entre 0 e 60 graus Celsius (32 e 140 graus Fahrenheit) a 5-95% sem condensação
humidade e pode suportar um choque operacional e vibração de 30G e 2,5G, respectivamente, a 10-200Hz. Possui uma certificação C-UL e UL Listed
Equipamento de Controle Industrial para Classe I, Divisão 2, Grupos A, B, C, D Locais Perigosos, e é classificado no padrão NEMA ICS
2-230 Imunidade a ruído.
O 1746-OB32 é um módulo de entrada discreta de trinta e dois (32) canais que é fabricado pela AB para a plataforma do controlador SLC 500.
Este módulo destina-se principalmente a energizar ou acionar dispositivos discretos, como Lâmpadas Piloto, Buzinas, Sirenes e dispositivos de acionamento
como solenóides, motores e outros dispositivos. A tensão de saída deste módulo é 24VCC, que pode ser conectada diretamente aos dispositivos mencionados
desde que estejam dentro da faixa de tensão operacional de 5-30VCC. Se os dispositivos de saída não forem compatíveis com a saída CC, especificamente
se operar com uma tensão CA, este módulo ainda pode ser usado implementando a função de interposição. Com a interposição, um relé com uma bobina de 24VCC
é a carga conectada a este módulo. Os contatos Normalmente Abertos (N.A.) ou Normalmente Fechados (N.F.) são conectados à tensão CA.
Em sistemas antigos com fios onde ruídos elétricos estão presentes, a interposição também pode ser usada como isolamento de módulo externo. Isso protege o módulo
de danos externos ou comportamento indesejado devido a aterramento e fiação inadequados de sistemas antigos devido a reparos e modificações não documentados.
Este módulo é fornecido com um Bloco de Terminais Removível (RTB), etiqueta Octal Door, uma luz LED de 32 dedicada a cada canal e uma cor codificada
barra do módulo onde o número da peça é exibido. Sistemas de fiação AB 1746-N3 ou 1492. Esses conectores ou sistemas de fiação
são compatíveis com este módulo para garantir a terminação adequada e o tamanho adequado do fio em uso. Isso também evita fiação inadequada, pois é
pré-montado e garante que a porta do módulo seja capaz de cobrir a fiação dos terminais. Outros fios também podem ser usados, no entanto, grandes
tamanhos de fio ocuparão em excesso o painel frontal, o que dificultará a solução de problemas, mesmo, fechar a porta do módulo.
