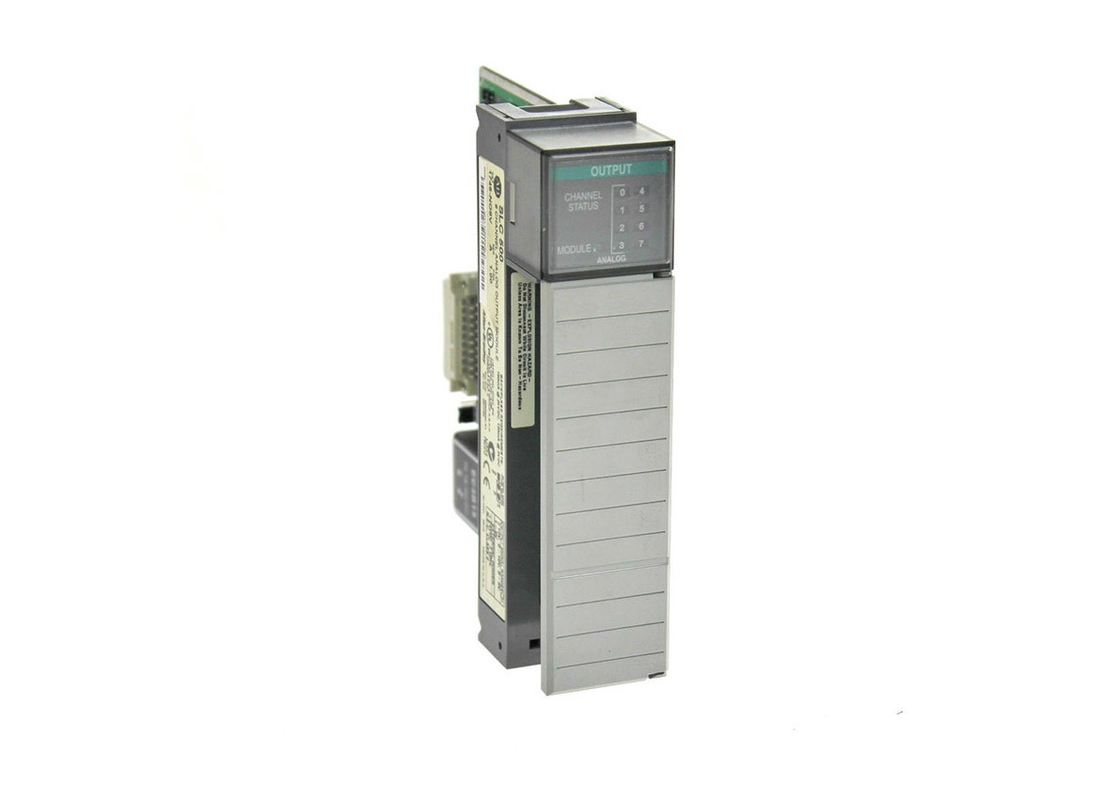

AB 1746-NO8V, módulo de saída análoga de SLC 500, Único-terminou
Especificações técnicas para 1746-NO8V
| Fabricante |
Rockwell Automation |
| Definição |
320 µV/count de 16 bits |
| Tipo do módulo |
Módulo de saída análoga |
| Série |
SLC 500 |
| Número da peça/catálogo não. |
1746-NO8V |
| Tipo |
AB |

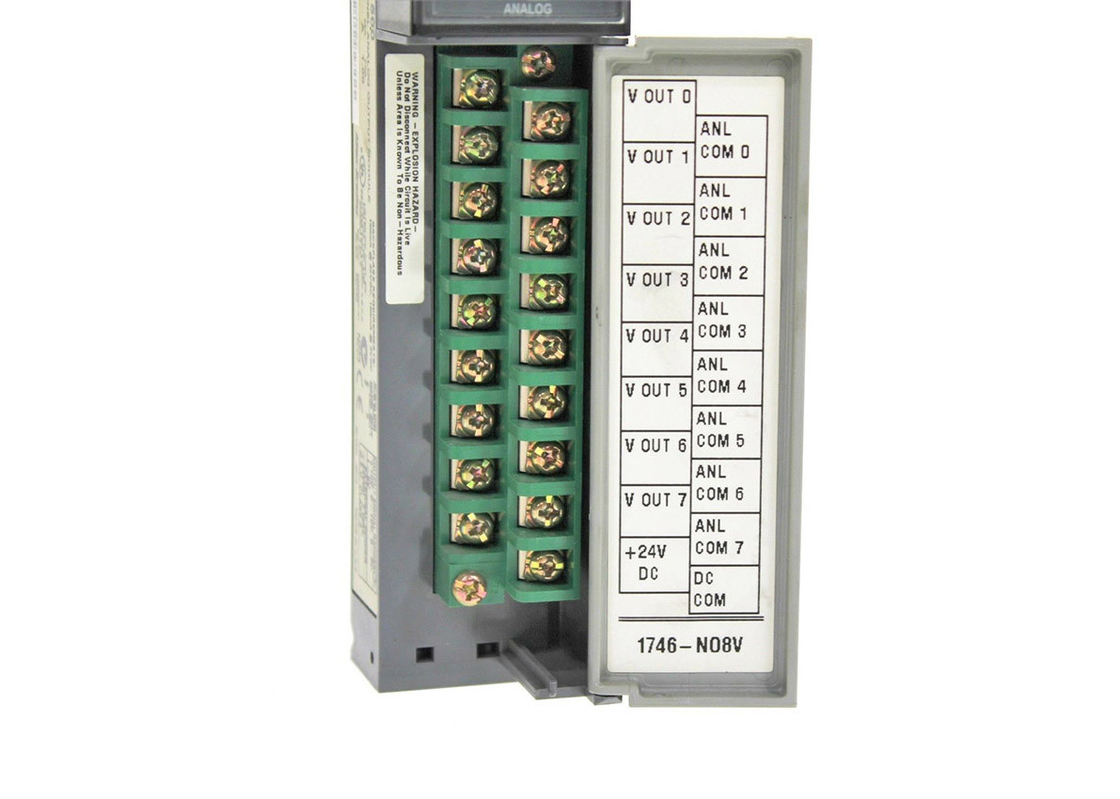

| Fiação da saída |
Único-terminado |
| Tensões da saída |
-10 a +10VDC; -10,25 a +10.25VDC; 0 a 10VDC; 0 a 5VDC e 1 a 5VDC. |
| Codificação da saída |
-32.768 a +32.767 |
| Chassi compatível |
Algum entalhe de 1746 chassis exceto o entalhe 0 |
| Consumo atual da placa traseira |
120 miliampères em C.C. 5V 160 miliampères em C.C. 24V (grupo da ligação em ponte J4 A SUBMETER) 0 miliampères em C.C. 24V (grupo da ligação em ponte J4 ao EXT) |
| Consumo de potência da placa traseira |
5.6W |
| Os dados de SLC formatam |
Unidades escaladas da engenharia escaladas para do formato proporcional das contagens 1746-NO4 do PID escala definida pelo utilizador |
| Parâmetros opcionais dos dados de saída |
A saída definida pelo utilizador dos limites da escala que aperta a taxa de rampa dos limites do alarme da saída do limite/o comportamento da saída do valor da falha pré-ajuste do limite sob alarmes da condição de falha (restauração, posse, pré-ajuste) trava alarmes travados restaurados |
| Saídas |
8 |
| Corrente da placa traseira (5 volts) |
120 miliampères |
| Corrente da placa traseira (24 volts) |
160 miliampères |
| Tempo da atualização |
canal 540 microseconds/8 |
| Resposta de etapa |
1 milissegundo |
| Resposta de etapa |
60 milissegundos dentro, 2,5 milissegundos para fora |
| UPC |
10781180054560 |
| UPC |
10781180054577 |
Sobre 1746-NO8V
O AB 1746-NO8V é um módulo de saída análoga que seja compatível para o uso com os controladores de SLC 500. Este módulo fornece o sinal de saída da tensão que varia de ±10.25VDC. Este módulo é usado idealmente para controlar dispositivos de modulação tais como válvulas, amortecedores, as movimentações variáveis da frequência (VFD), as grelhas, e os outros dispositivos que se operam com sinais análogos.

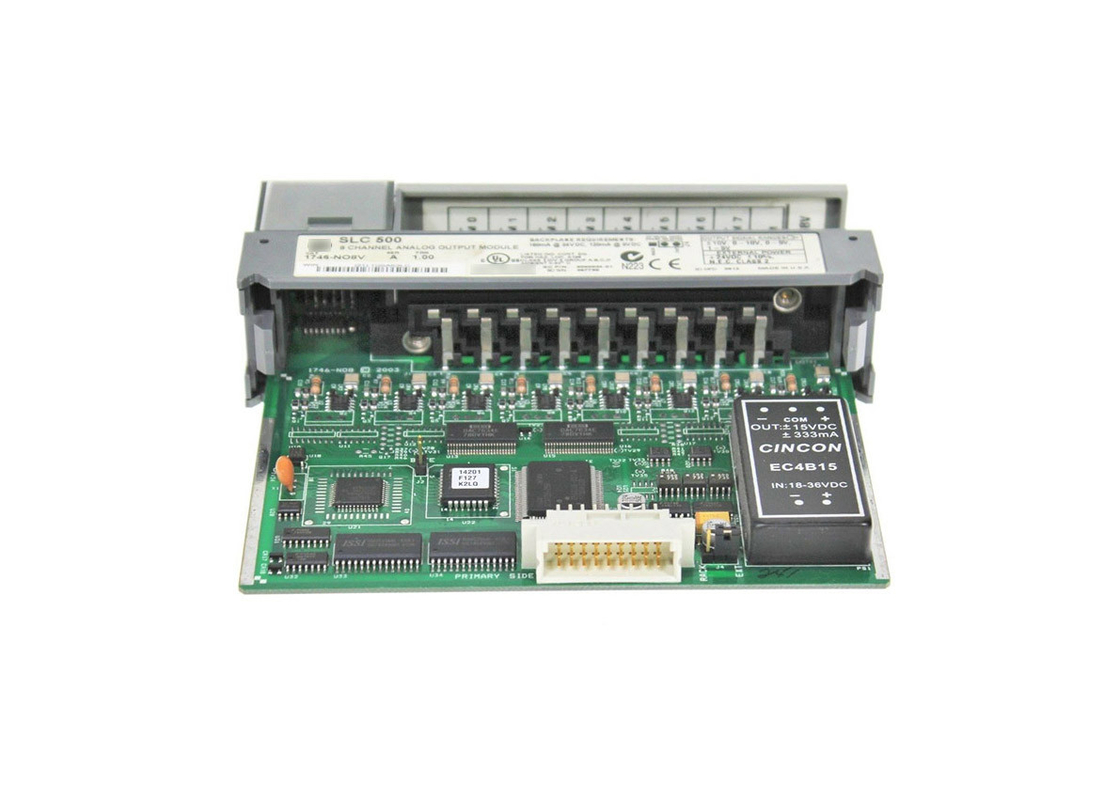

O 1746-NO8V tem oito (8) canais de saída com definição de 16 bocados ou de 320 µV/count. Tem uma codificação da saída de 32.768 a +32.767 e vem com uma rede incorporado da escada de R-2R como o método de conversão (DAC) numérico-analógico. Tem uma resposta de etapa da saída de 1 Senhora ou 0 a 95% de completo com tempo individual da atualização do canal da Senhora 5 atualizar todos os 8 canais para a classe 1 e a Senhora 10 para atualizar todos os 8 canais para a classe 2.
O 1746-NO8V tem uma precisão total de 0,1% de completo em 25°C e de 0,2% de completo em 60°C com tração total máxima da precisão de ±33 ppm/°C de completo. Tem uma escala da carga do ohm 1K e maior e com corrente da carga de 10 miliampères (máximo).
As tensões nominais específicas da saída do 1746-NO8V são -10 a +10VDC; -10,25 a +10.25VDC; 0 a 10VDC; 0 a 5VDC e 1 a 5VDC. Os dados análogos convertidos, configuráveis para cada canal são escalados projetando as unidades, escaladas para o PID, contagens proporcionais, formato 1746-NO4 e escala definida pelo utilizador quando os parâmetros opcionais dos dados de saída forem limites definidos pelo utilizador da escala, saída que aperta o limite, limites do alarme da saída, taxa de rampa/limite, valor pré-ajustado da falha, comportamento da saída sob a circunstância de falha (restauração, posse, pré-ajuste), alarmam a trava e alarmes travados restaurados.
O 1746-NO8V tem umas saídas de potência totais da placa traseira de 5.6W e uma fonte de energia usuário-opcional da C.C. com uma avaliação de poder de C.C. 24V. Tem uma escala da tensão da saída dentro da C.C. de ±10.25V e usa um conversor numérico-analógico da escada de R-2R com uma definição do canal de 16 bocados (320µV/count). O 1746-NO8V tem um tempo de resposta da etapa da saída de 1ms e usa aproximadamente 5ms para atualizar sinais em todos os 8 canais. A escala da carga nas saídas 1746-NO8V'S pode ir acima de 1KΩ e a carga máxima atual nas saídas é 10mA. O 1746-NO8V tem uma impedância da saída menos do que 1Ω e 2,5% uma capacidade da sobre-escala (±10.25V). Oferece uma precisão total da saída de 0,2% com uma precisão da tração de ±33 ppm/°C e um erro do ganho de 0,15% com um erro de tração DESLOCADO de ±0.53 LSB/°C. O 1746-NO8V oferece o isolamento do circuito entre a fiação do campo e a placa traseira proteger o chassi e o processador é testada em C.C. 500V e usa luzes do diodo emissor de luz para indicar o estado do módulo e de canal. Tem uma variação da temperatura 0-60°C operacional em uma humidade relativa 5-95% decondensação e é CUL e CE-certificou para o uso na classe I, lugar perigosos da divisão 2. O 1746-NO8V tem uma avaliação operacional de choque de 30G e uma vibração de 5G em 10-500Hz.
