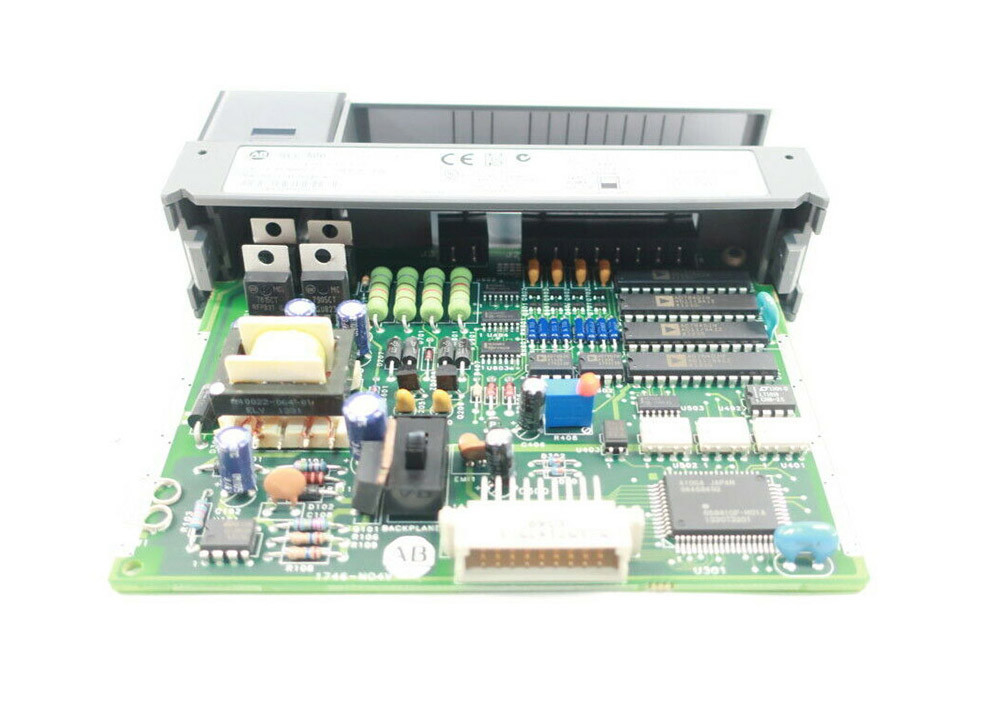

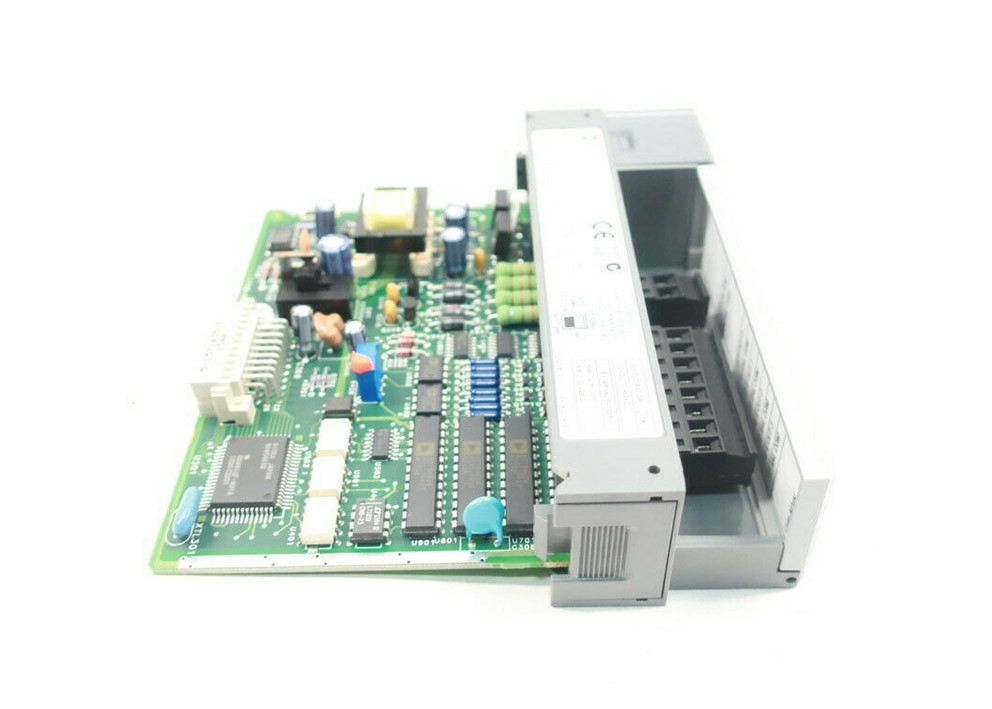

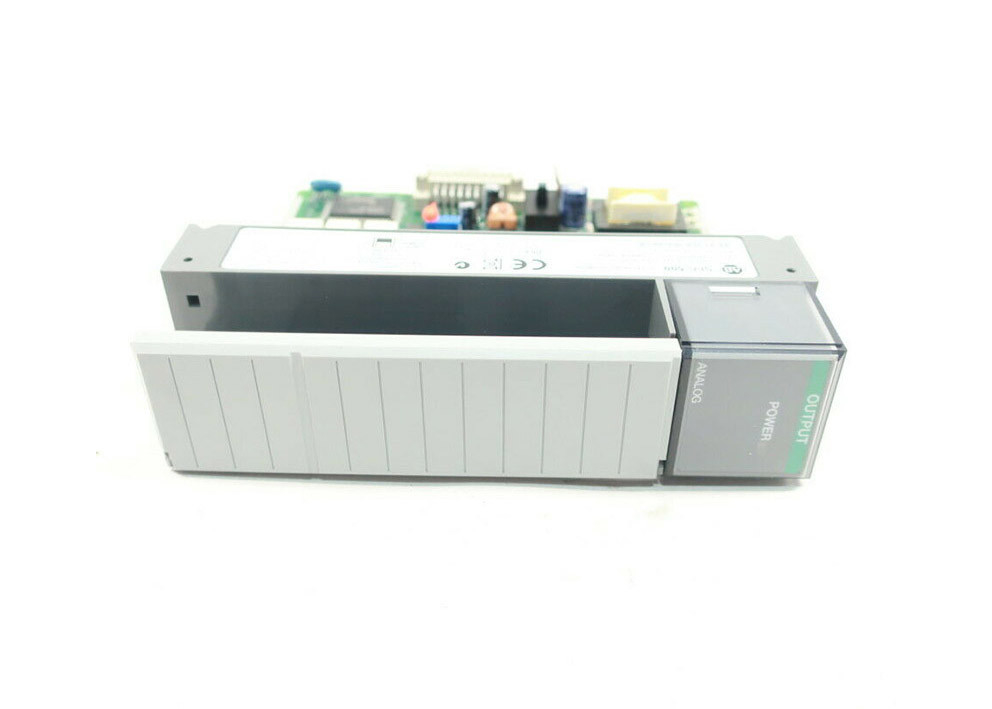

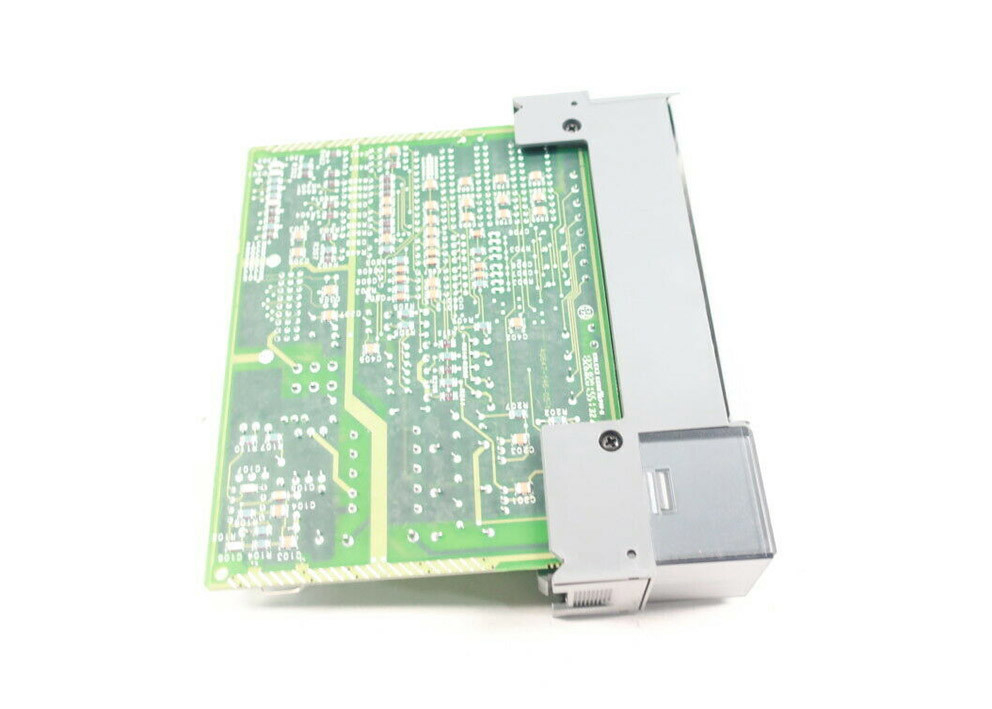

AB 1746-NO4V, módulo de saída análoga de SLC 500, 10 VDC

O AB 1746-NO4V é um módulo de saída de tensão analógica padrão SLC 500 não isolado de quatro (4) pontos.Tem uma faixa de saída de -10 a
10 Volts -1 LSB DC com classificações de corrente de backplane de 55 mA a 5 Volts e 145 mA a 24 Volts.Uma fonte de alimentação externa de 24 VCC pode ser usada com
este módulo ativando o SW1 externo.Se a energia do backplane for suficiente, a energia do backplane pode ser usada como fonte de energia deste
módulo em vez de uma fonte externa.O 1746-NO4V tem uma fiação de campo para isolamento do backplane de 500 Volts DC e uma reatância de carga máxima
de 1 µF e corrente de carga máxima de 10 mA.

Este módulo é um módulo calibrado de fábrica e usa um formato de comunicação binário de complemento de dois de 16 bits.O 1746-NO4V é fechado em

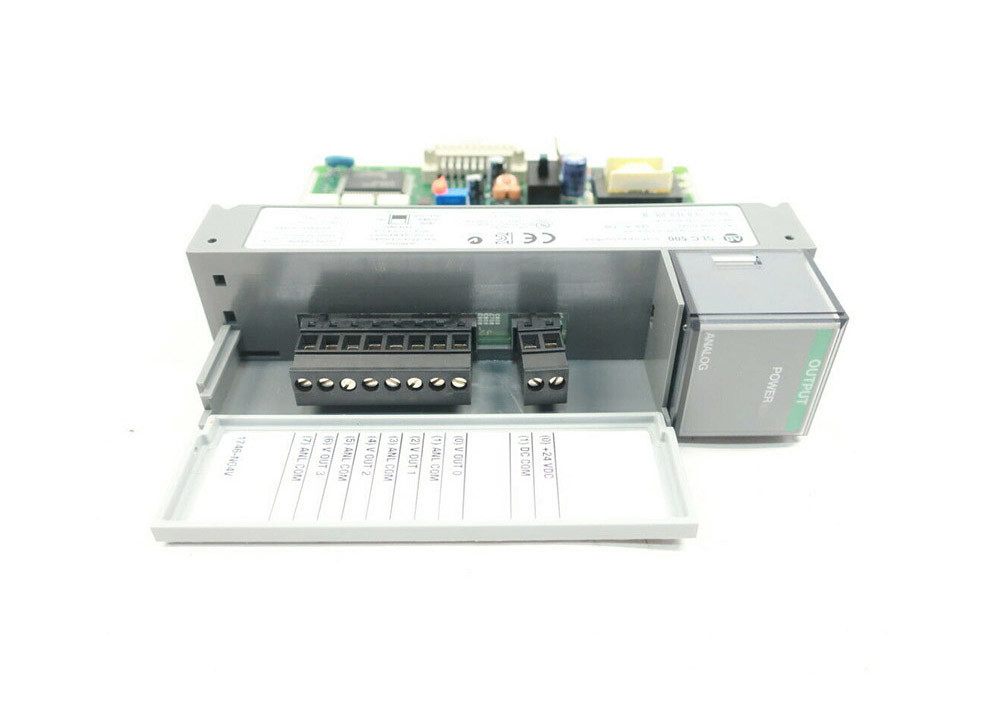

um gabinete de tipo aberto e montado em um chassi 1746.Também é equipado com um LED indicador de status e um bloco terminal removível (RTB).
O tamanho de fio recomendado para este módulo é tamanho máximo de fio #14 AWG.Seu tempo de atualização é de 512 µs para todos os canais que estão em paralelo, e
tem um tempo de resposta degrau de 2,5 ms a 95%.A temperatura operacional do 1746-NO4V varia de 32 a 140 graus Fahrenheit,
a temperatura não operacional varia de -40 a 185 graus Fahrenheit e sua umidade relativa sem condensação para operação e armazenamento é de 5
a 95%.O 1746-NO4V tem um desvio de precisão geral máximo de +/- 54 ppm/graus Celsius em escala completa.

O módulo AB 1746-NO4V é um módulo de saída analógica do controlador lógico programável (PLC) que pertence ao produto SLC 500
plataforma.Os canais de saída deste módulo produzem sinal de tensão variando de -10 a +10VDC.

Ao instalar este módulo no chassi, algumas guias podem ser usadas para determinar o slot ideal ou atribuição de chassi do módulo.
Dois (2) fatores gerais são considerados, como temperatura ambiente e ruído elétrico.Para ruído elétrico, o módulo é recomendado para
ser instalado longe de AC ou altos níveis de tensão DC.Além disso, é melhor instalar este módulo longe da fonte de alimentação do sistema.Para
considerando a temperatura ambiente, o chassi mais próximo da parte inferior do gabinete é o chassi de instalação recomendado.

Este módulo não suporta remoção sob alimentação.Nunca remova este módulo quando a energia for aplicada, pois arcos elétricos podem ocorrer causando
danos aos circuitos eletrônicos.O módulo também pode ser instalado com o Bloco Terminal Removível (RTB) instalado em seu painel frontal.Usar
14 AWG e limite um máximo de dois (2) fios terminados no mesmo terminal.Isso é para fornecer espaço para solução de problemas, bem como ser
capaz de fechar a tampa do módulo.

As saídas analógicas podem ser atribuídas a uma saída do controlador PID, um resultado de operação matemática ou um valor manual inserido de uma máquina humana
Interface (HMI) ou Supervisão de Controle e Aquisição de Dados (SCADA).Estas são fontes de comandos de controle.Também pode ser usado para
retransmitir sinais para referência de outros dispositivos para implementar suas aplicações de monitoramento, gravação e conversão.Para ficar sozinho
controladores que exigem coordenação de controle, como função de compartilhamento de carga, saídas analógicas podem ser usadas para enviar o sinal de referência de todos
controladores e dispositivos envolvidos.
