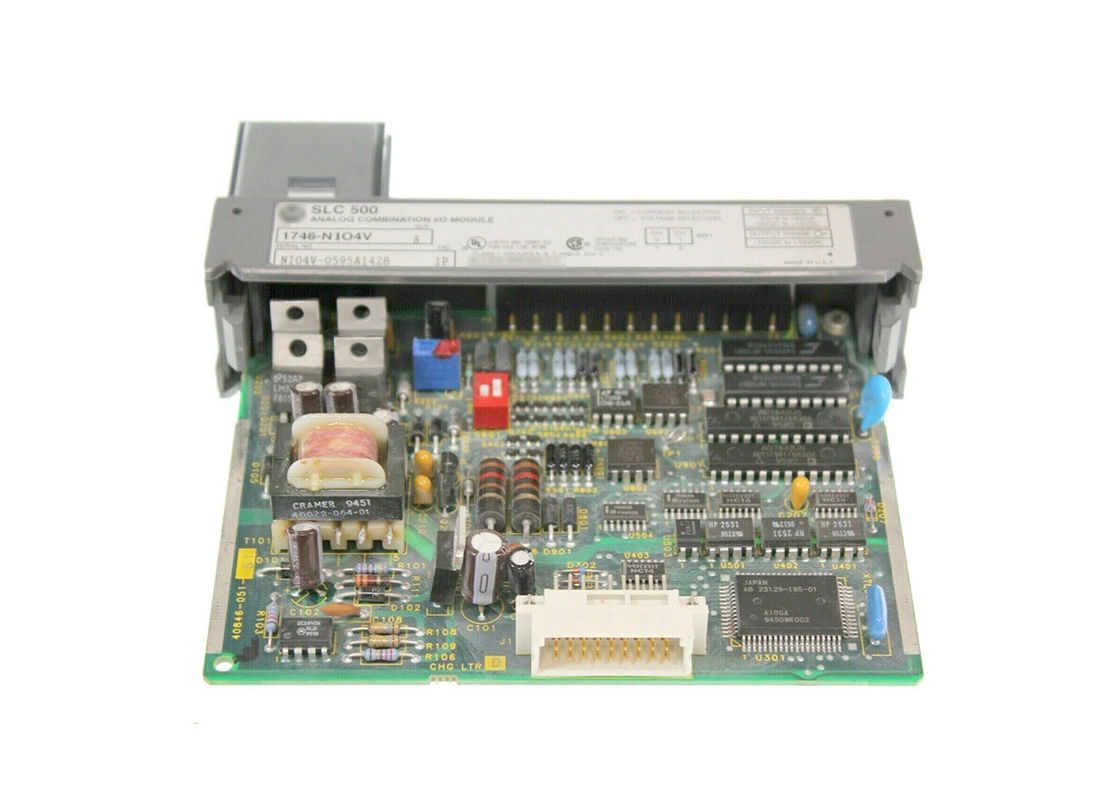

AB 1746-NIO4V, -10 a +10 volts, módulo análogo da combinação SLC500

O módulo de E/S de combinação analógica 1746-NIO4V SLC 500 da AB é um módulo de E/S instalado no chassi 1746 que possui 2 entradas de corrente ou tensão selecionáveis pelo usuário (por canal) e 2 saídas de tensão.Tem 2 entradas de circuito de corrente com uma potência nominal normal de -20 a 20mA a uma impedância de 250 Ohm e uma precisão de entrada de +/- 0Seus dois pontos de entrada também têm tensões classificadas de -10 a 10 Volts DC com uma impedância de 1M Ohm e uma resolução em escala total de 10 Volt DC de 305.176?V por LSB.

As entradas de tensão têm uma precisão de +/- 0,504%, uma precisão geral de deriva de +/- 63 ppm/graus Celsius e um erro máximo de ganho de +/- 0,461%.As entradas têm um erro de deslocamento de +/- 14 LSB a 0 a 60 graus Celsius, e a proteção de sobrevoltagem máxima 1746-NIO4V nos terminais de entrada é de 220 Volts AC ou 220 Volts DC.Ele usa o R-2R Ladder Digital-to-Analog Converter (DAC) com uma resolução de conversor de 14 bits em sua saída de voltagem e um tempo de resposta de 2 milissegundosA saída tem um intervalo de carga superior a 1K Ohms com uma reatância de carga de 1 F e um intervalo de saída global de -10 a 10 Volts. A tensão tem uma precisão global de +/- 0.384% de uma tensão em escala total de 10 volts CC e uma precisão máxima de deriva de +/- 54 ppm por grau CelsiusO 1746-NIO4V também tem um erro de ganho máximo de +/- 0,374% com um erro de deriva de ± 47 ppm / grau Celsius e um erro de deslocamento de saída de +/-11 LSB.O 1746-NIO4V oferece isolamento de cablagem de campo para plano traseiro a 500 volts DC e usa o cabo Shielded Belden # 8761 recomendado com um tamanho nominal de 14 AWG.

O AB 1746-NIO4V é um módulo analógico de combinação de E/S. Este módulo possui dois canais de entrada e dois canais de saída.Os canais de entrada apresentam compatibilidade com entradas de tensão e corrente diferenciais que são configuráveis individualmentePara a configuração de entrada de corrente, a faixa de sinal aceita é de -20 a +20 mA com uma resolução de 16 bits com repetibilidade de ± 1 LSB e não linearidade de 0,01%.Utiliza o método de conversão de modulação Delta-SignaQuando configurado para entrada de tensão, o intervalo de sinal de tensão aceito é de -10 a +10 V dc - 1 LSB com resolução de 305,176 μV por LSB.

Os canais de saída do 1746-NIO4V não vêm com isolamento. Ele pode fornecer uma faixa de corrente de saída de 0-20 mA com resolução de 14 bits, usando o método de conversão R-2R Ladder.Tem uma resposta de passo de 20, 5 ms (a 95%).

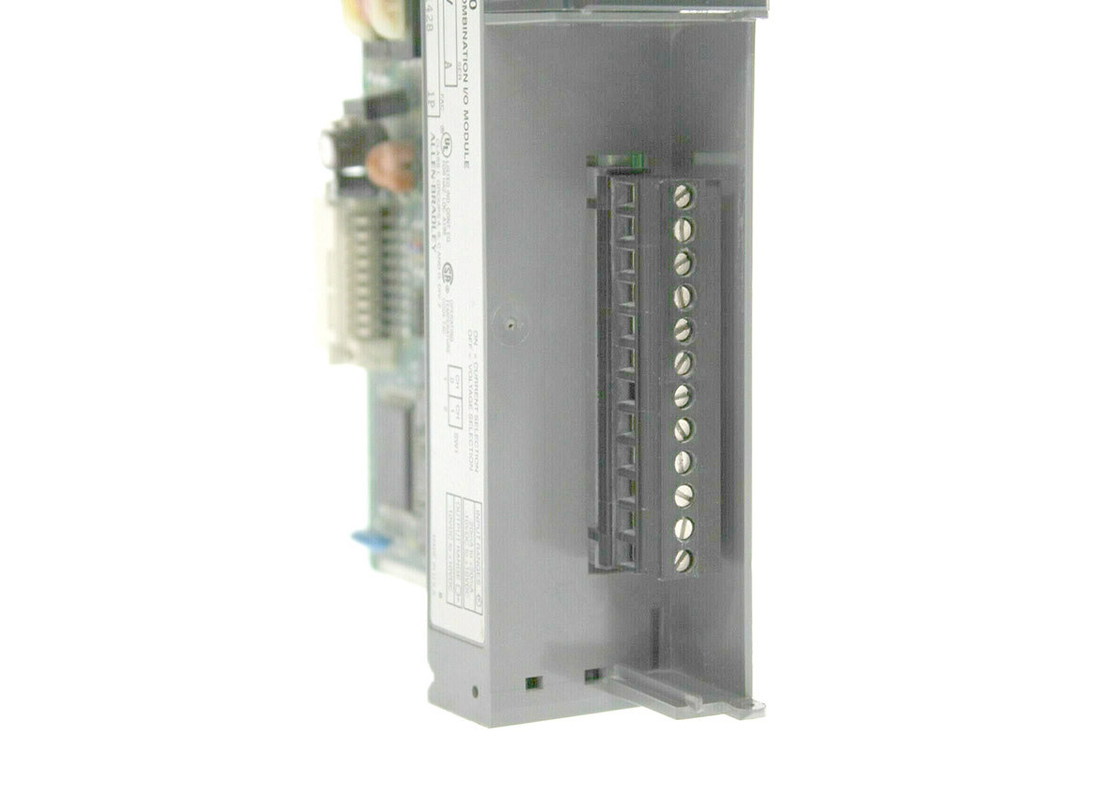

Este módulo combinado de E/S tem um consumo de corrente de 55 mA no plano de fundo a 5,1 VDC e 145 mA a 24 VDC.Ocupa uma única ranhura do chassi e vem com um bloco de terminal removível para encerrar os fios de sinal para e do módulo.

O 1746-NIO4V é configurado com o uso do software de programação RSLogix 500.Este software é o software de configuração comum utilizado para toda a família de controladores lógicos programáveis (PLC) SLC500Além disso, o 1746-NIO4V pode fazer parte dos controladores de automação programável (PAC) CompactLogix e ControlLogix, atuando como um módulo de E/S distribuído.o 1746-NIO4V é configurado usando o software de programação de design RSLogix 5000 ou Studio 5000 Logix.
