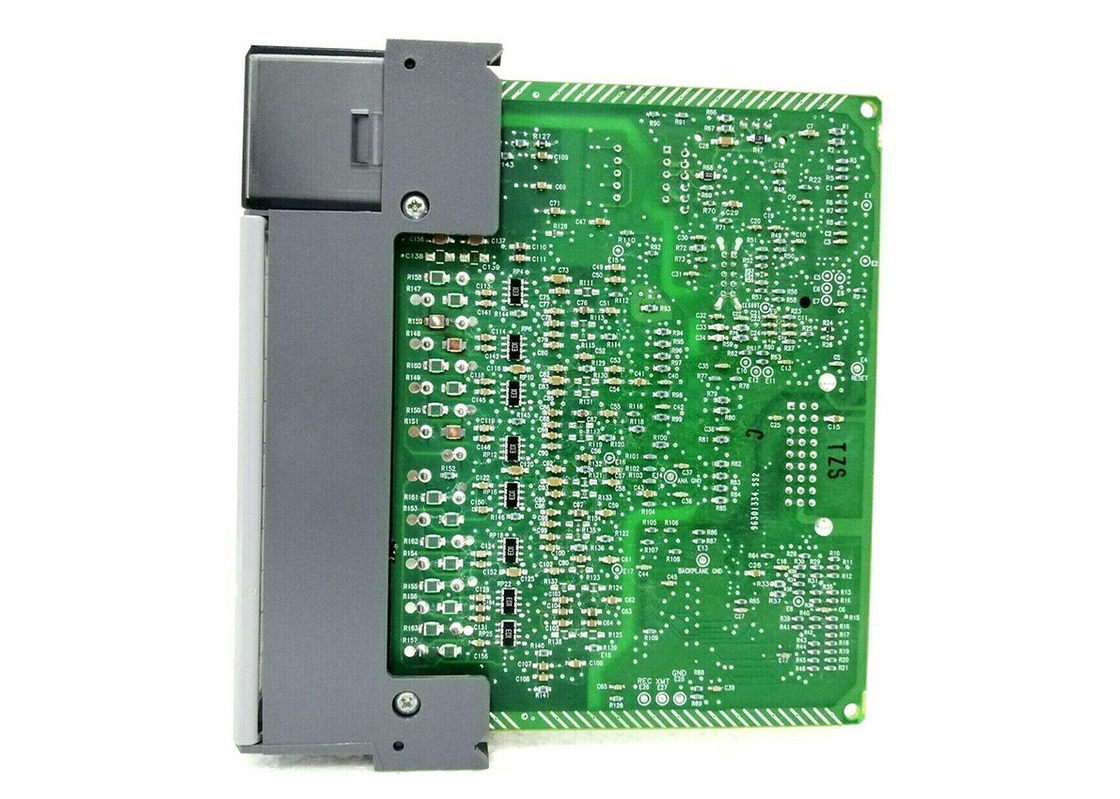

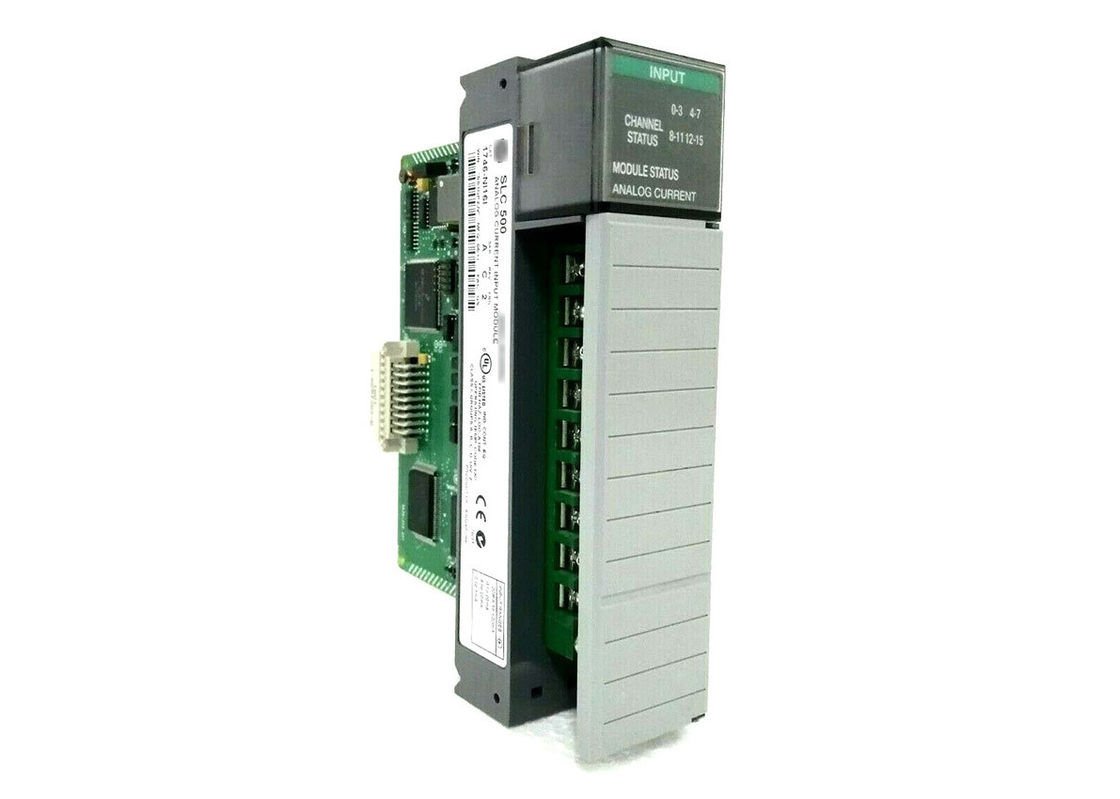

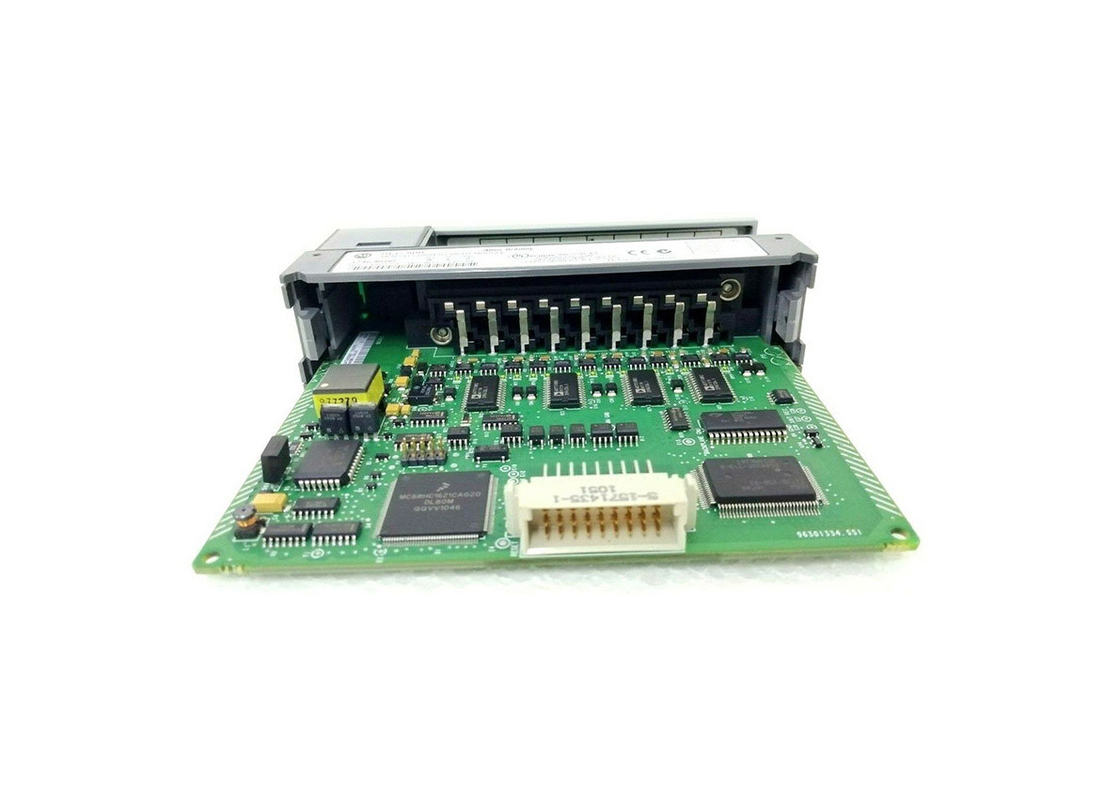

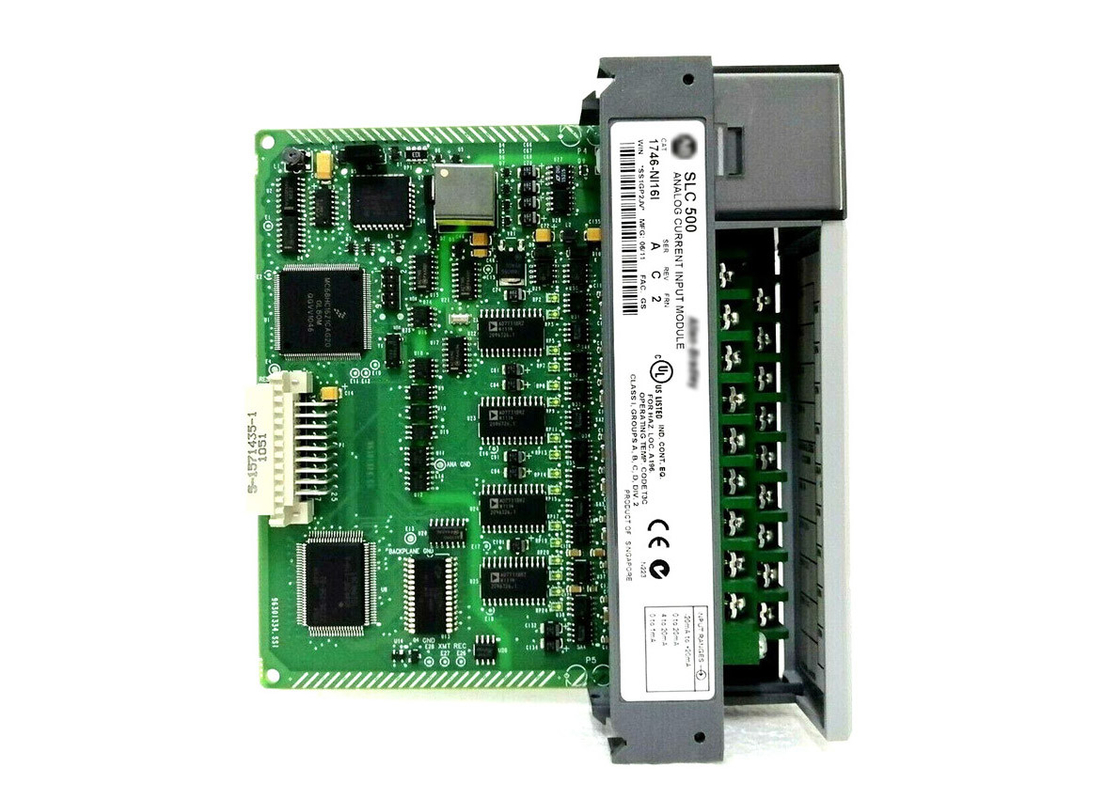

AB 1746-NI16I, módulo do I/O do analógico do Único-entalhe SLC 500

O Allen Bradley 1746-NI16I é um módulo de entrada analógico, com resolução de 16 bits e 16 canais de entrada.A sua corrente de 5 volts é de 125 mA., enquanto 24 Volts resulta em 75 mA. Seu consumo de energia do plano traseiro é de 2.425 Watts máximo (0,625 Watts a 5 Volts DC e 1,8 Watts a 24 Volts DC).O intervalo de tensão de modo comum deste módulo é +/-10.25 volts em relação ao terminal analógico comum.

Esta unidade tem uma umidade relativa de 5% a 95% sem condensação.Sua faixa de temperatura operacional é de -25 a 60 graus Celsius (-13 a 140 graus Fahrenheit), enquanto sua temperatura não operacional está entre -40 e 85 graus Celsius (-40 e 185 graus Fahrenheit)A sua impedância de entrada é de 249; a sua tensão máxima de entrada é de ±8 Volts entre o comum analógico e qualquer terminal de entrada e a corrente máxima de entrada é de ±30 mA. A dissipação térmica deste módulo é de 2.43 watts, e o conector AIFM deste módulo é de 25 pinos D-shell.Se o bloco terminal for removido, utilizar o rótulo situado ao lado do bloco terminal para identificar a localização e o tipo de módulo.

As entradas analógicas são usadas para interfaçar variáveis de processo analógico para medir sua magnitude. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmSem este sinal de retroalimentação, o controlo automático não pode ser plenamente implementado.

Apesar do software de programação RSLogix 500, a operação do módulo e o sinal de operação podem ser configurados. Outros parâmetros também podem ser definidos para ajustar o funcionamento do módulo.Ele tem um formato de dados selecionável pelo usuário que, tais como unidades de engenharia, dimensionado para PID, contagens proporcionais com faixa de -32,768 a +32,767 e contagens proporcionais com faixa definida pelo usuário, apenas classe 3.Este módulo também possui capacidade de detectar um circuito aberto com referência ao canal de entrada. O tempo para a ação do módulo é inferior a 5 segundos. Quando os sinais de fiação para o módulo, o cabo recomendado é Belden # 8761 ou qualquer equivalente pode ser usado. Use um tamanho máximo de fio de 14 AWG.Até dois (2) fios podem ser terminados por terminalEstes são recomendados para evitar confusão e dificuldade para fechar a porta do módulo.

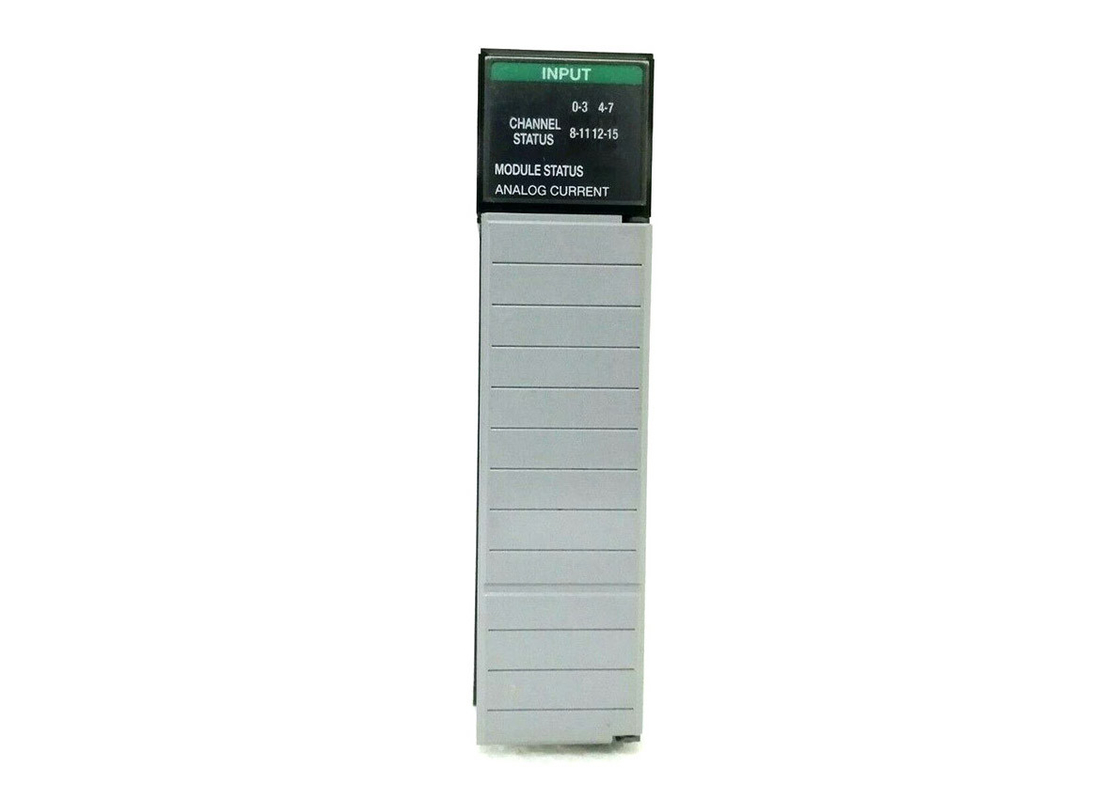

Este módulo de entrada analógica de alta resolução tem 5 indicadores de estado verde, um para cada grupo de 4 canais,e um para o estado do módulo para fornecer uma indicação visual sobre o estado do módulo e a operação do canal.
