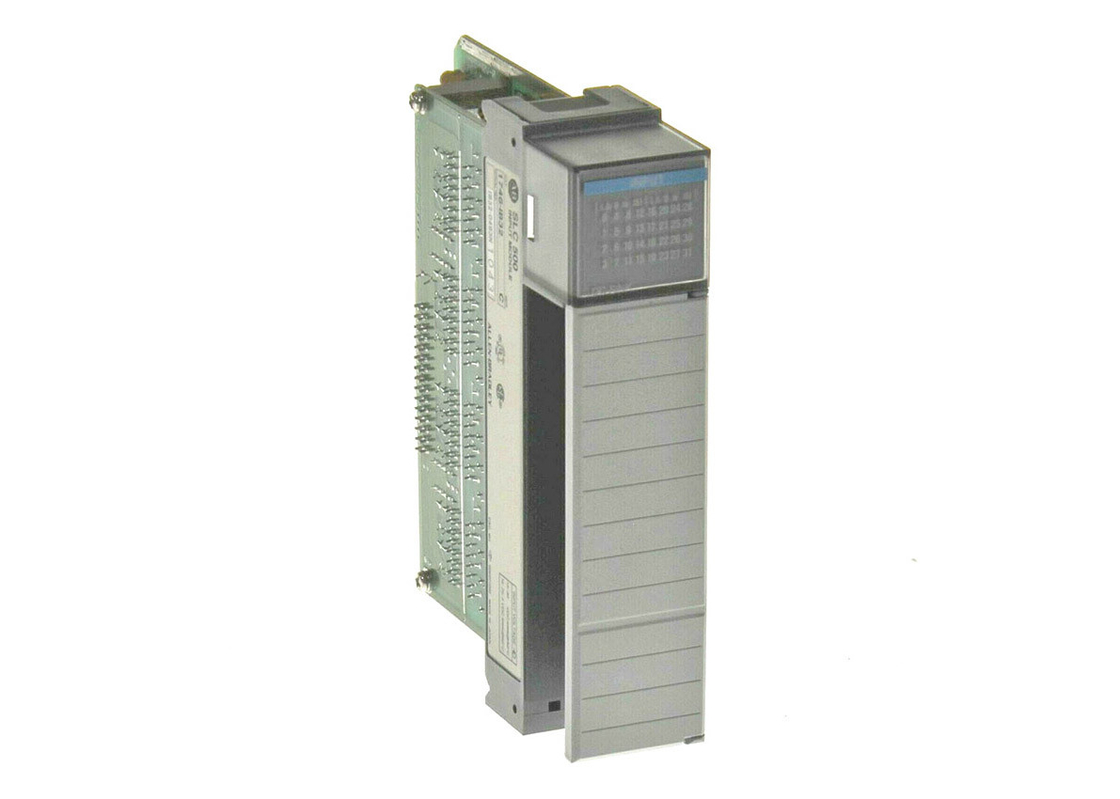

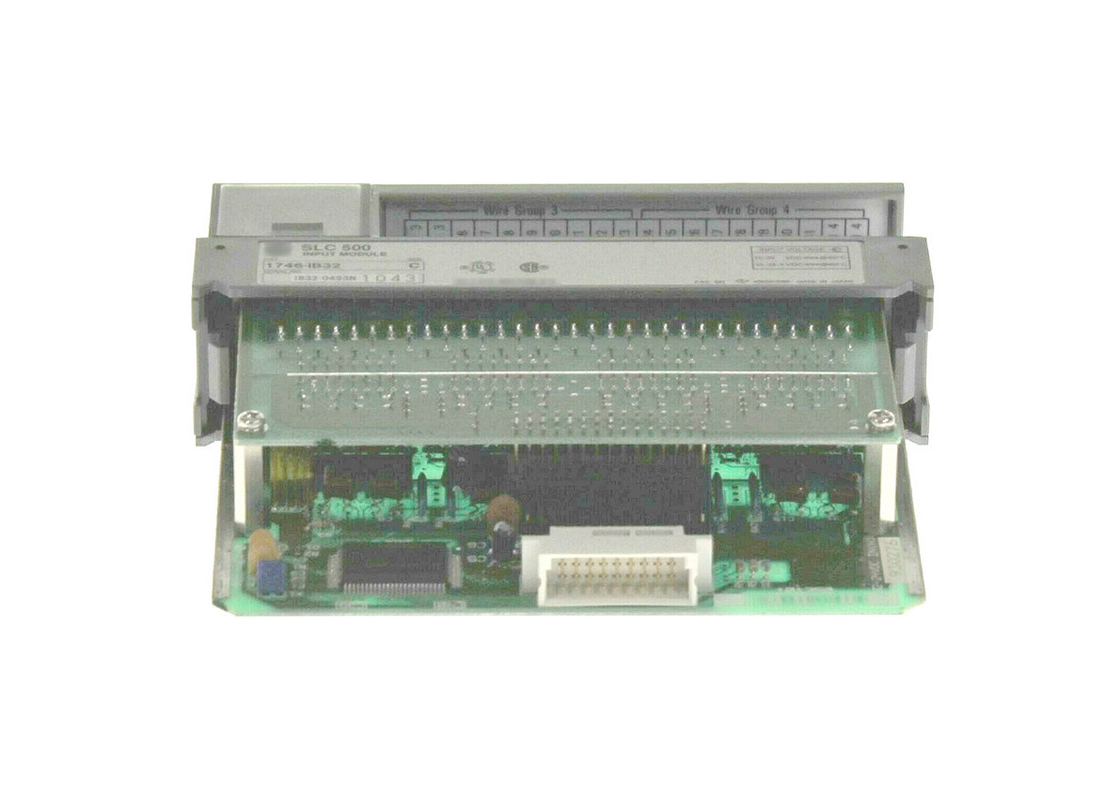

AB 1746-IB32, módulo de entrada 24VDC de naufrágio, módulo entrado de SLC 500

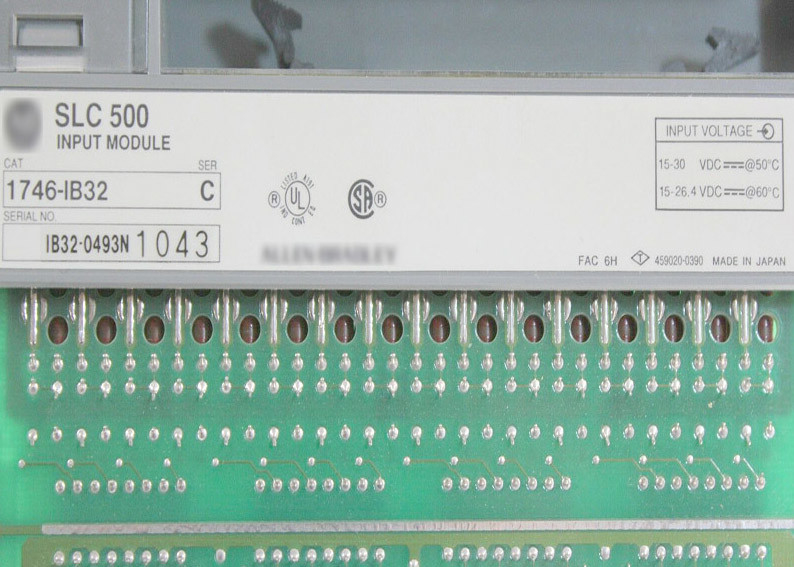

O AB 1746-IB32 é um módulo de entrada discreto SLC 500. Este módulo opera a uma tensão nominal de 24VDC e a uma faixa de tensão de 15-30V DC @ 50 ° C (122 ° F) ou 15-26.4V DC @ 60 ° C (140 ° F).Este módulo é tipicamente usado para interfaçar dispositivos elétricos, tais como Switches, Sensores, contatos auxiliares e outros dispositivos binários ou ON/OFF. Até trinta e dois (32) sinais de entrada podem ser ligados a este módulo através dos 32 canais de módulo de entrada incorporados.

O 1746-IB32 é um módulo de slot único que é configurado usando o software de programação RSLogix 500.Idealmente com o hardware SLC 500 Modular StyleSuporta ser instalado localmente, ao longo do controlador ou a um rack de I/O de expansão ou a um chassi de I/O remoto ao longo de um adaptador de comunicação SLC 500.Instala-se diretamente em qualquer slot disponível do chassi 1746 exceto slot 1 que é reservado para o controlador SLC 500.

O 1746-IB32 tem um consumo de corrente de plano de fundo de 50 mA a 5VDC com tensão máxima de entrada fora do estado de 5VDC, corrente nominal de entrada de 5,1 mA @ 24V DC, corrente máxima de entrada fora do estado de 1.5 mA com um atraso típico do sinal de 8 ms tanto para a transição do sinal ON para OFF como do sinal OFF para ON.

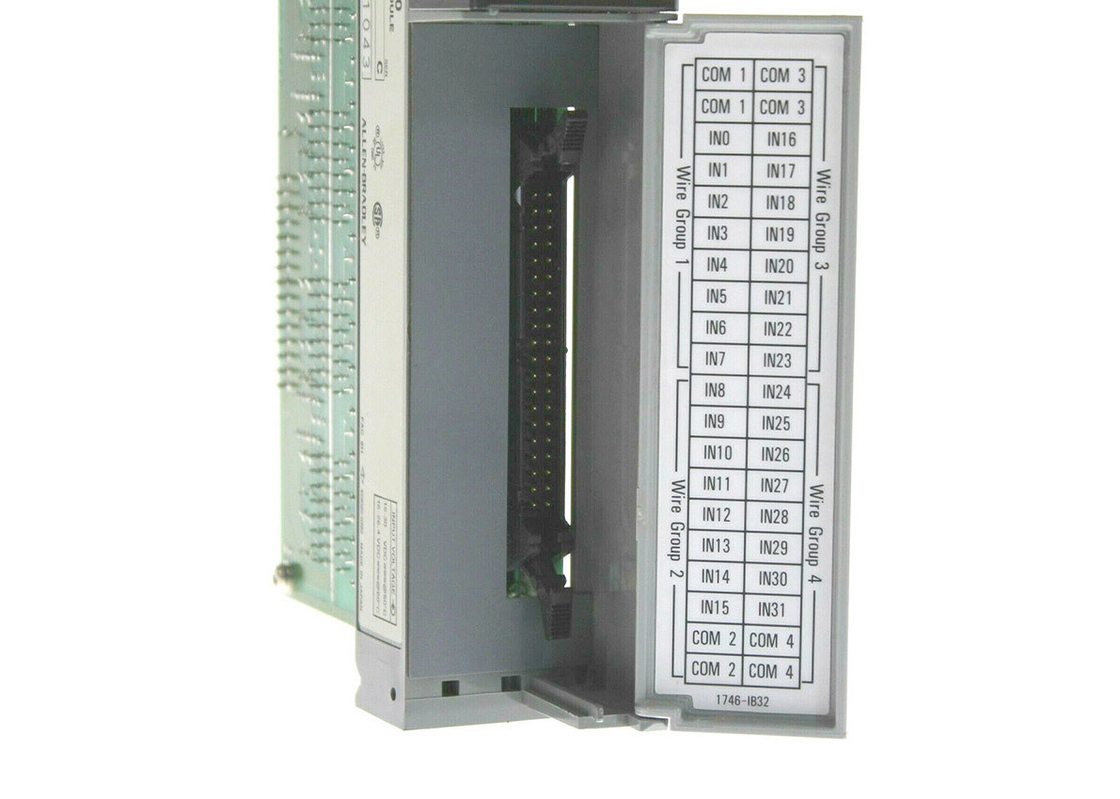

Ao instalar o módulo, certifique-se de que a potência é removida do chassi, uma vez que este módulo não suporta a remoção e inserção sob potência (RIUP).Ele vem com um bloco de terminal removível que permite fiação remota para o módulo, bem como manutenção simplificada como o RTB permite a inserção em outro módulo do mesmo tipo.

O 1746-IB32 oferece isolamento do backplane testado a 1500 Volts AC por 60 segundos entre o backplane e a E/S e tem uma resistência dielétrica de 1500 Volt AC.A tensão mínima em todo o seu circuito no estado ON é de 15.0 volts DC e no seu estado desligado, tem uma queda de tensão máxima de 5,0 volts DC e uma corrente de fuga máxima de 1,5 mA.O módulo 1746-IB32 tem um tempo de atraso máximo do sinal de 3 ms em todas as suas entradas no modo ON e OFF e tem uma corrente de entrada nominal global de 5.1 mA a uma tensão nominal de 24 volts DC. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
