AB 1746-P1, fonte de alimentação de SLC 500, 120/220 de volt de C.A.

O AB 1746-P1 é uma fonte de alimentação de SLC 500. Tem uma linha tensão de 85 a 132 volts ou 170 a 265 volts de C.A. em 47 a 63 Hertz e com uma linha típica exigência de poder de 135 VA. Sua capacidade atual interna é 2 A em 5 volts de C.C. e 0,46 A em 24 volts de C.C. e em sua corrente do inrush são um máximo de 20 A. Esta fonte de alimentação igualmente tem umas 24 capacidades atuais do usuário-poder da C.C. do volt de 200 miliampères e de umas 24 escalas da tensão do usuário-poder da C.C. do volt de 18 a 30 volts de C.C.

A proteção usuário-fornecida máxima da sobrecarga é 15 A e o isolamento entre os terminais da entrada e a placa traseira é 1800 volts de C.A. RMS para 1 segundo. Medindo 5,5 x 2,3 x 5,7 polegadas e pesando 2 libras ou 0,9 quilogramas, esta fonte de alimentação pode ser instalada em uns 1746 chassis. Igualmente tem uma temperatura de funcionamento de 0 a 60 graus Célsio e a capacidade atual derated por 5% quando a temperatura excede 55 graus Célsio.

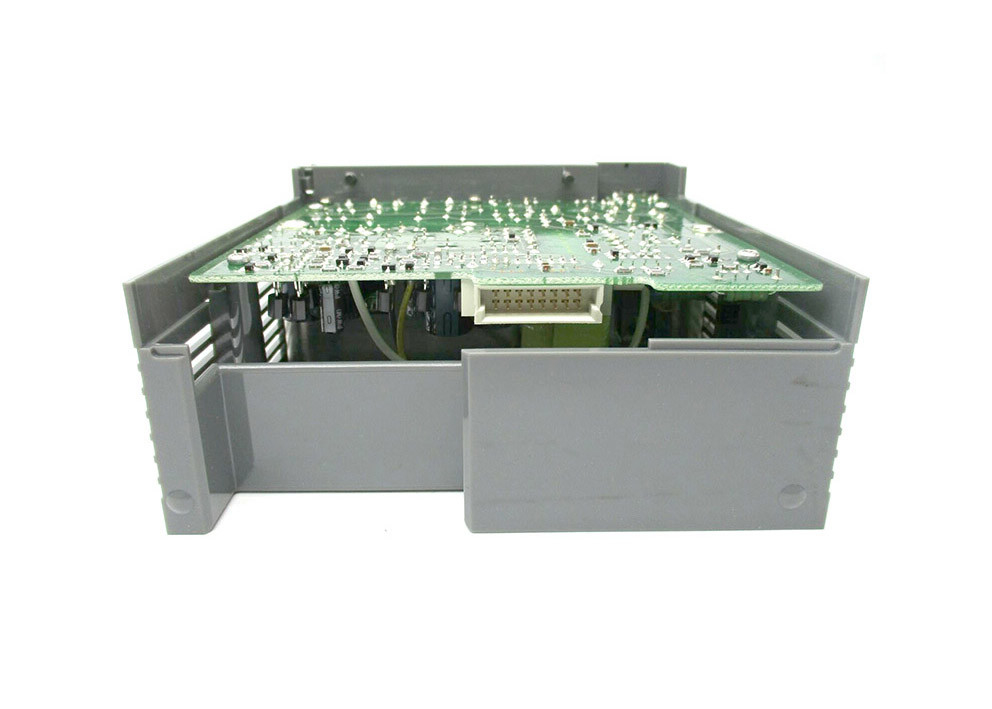

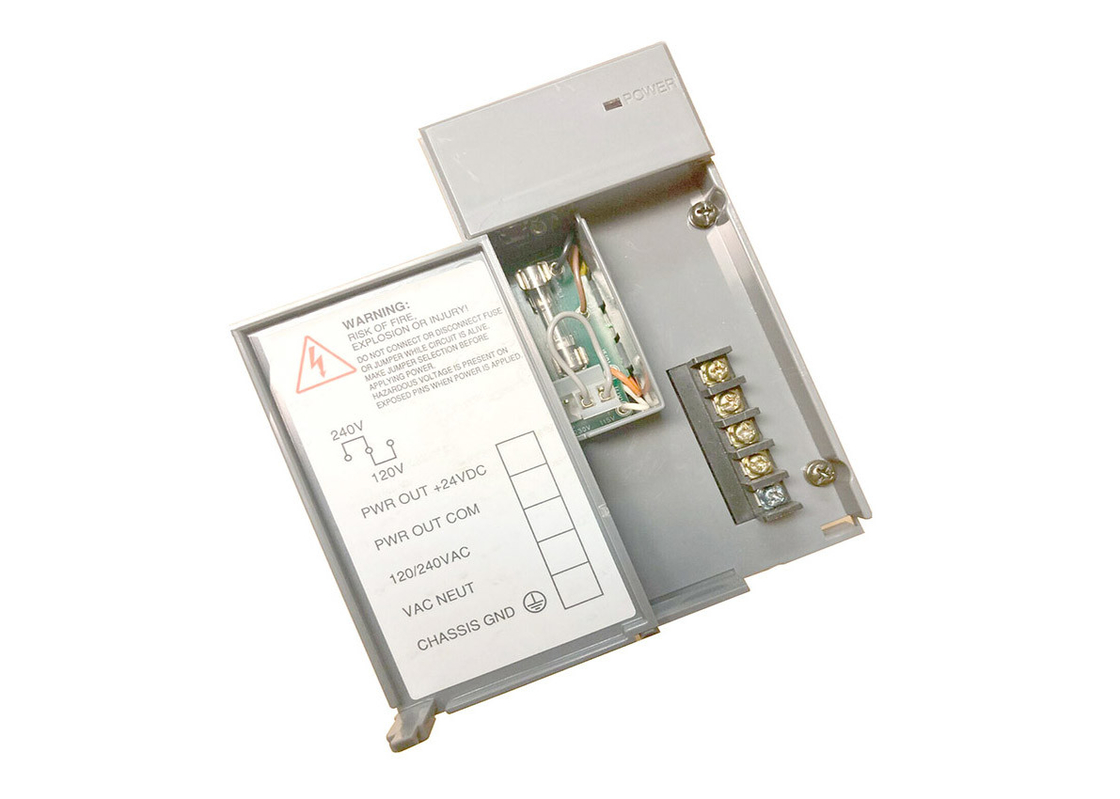

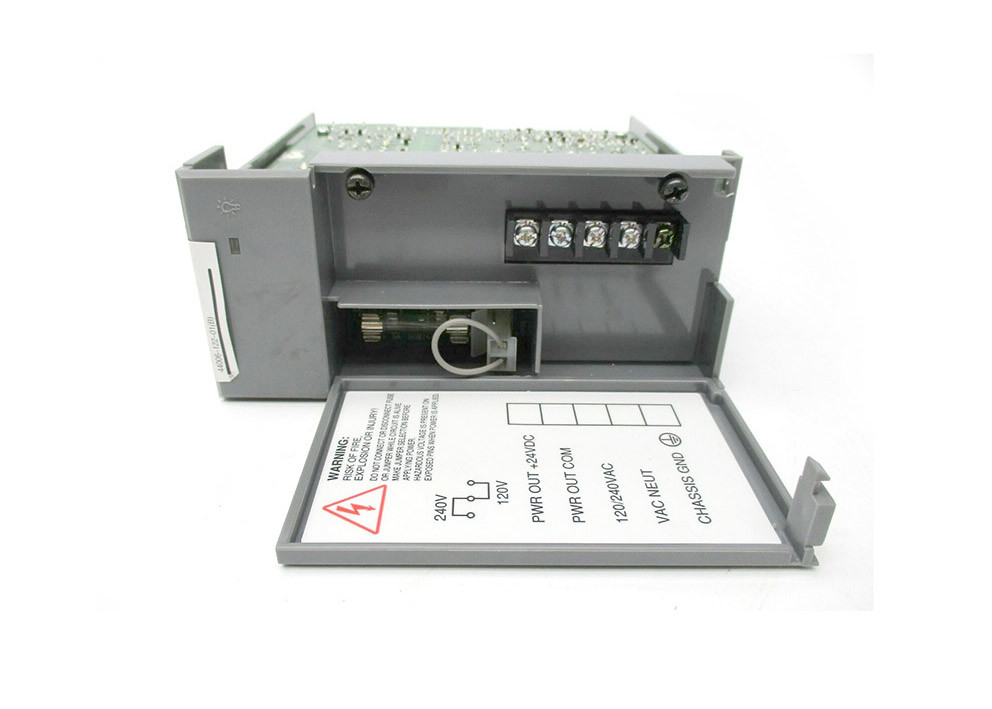

A ligação em ponte da entrada deve ser ajustada antes de aplicar o poder à fonte de alimentação 1746-P1 durante a instalação. Isto é porque os pinos expostos para ter a tensão perigosa quando o poder é aplicado e este pode conduzir a ferimento. Esta fonte de alimentação vem com proteção do fusível mas esta é limitada somente à guarda contra os perigos de fogo devendo procurar um caminho mais curto circunstâncias. Para condições da sobrecarga do usuário-poder, 1746-P1 a série A que é feita em Japão submeter-se-á a uma parada programada da fonte de alimentação e falha do processador central e o procedimento de recuperação é recarregar o programa de usuário.

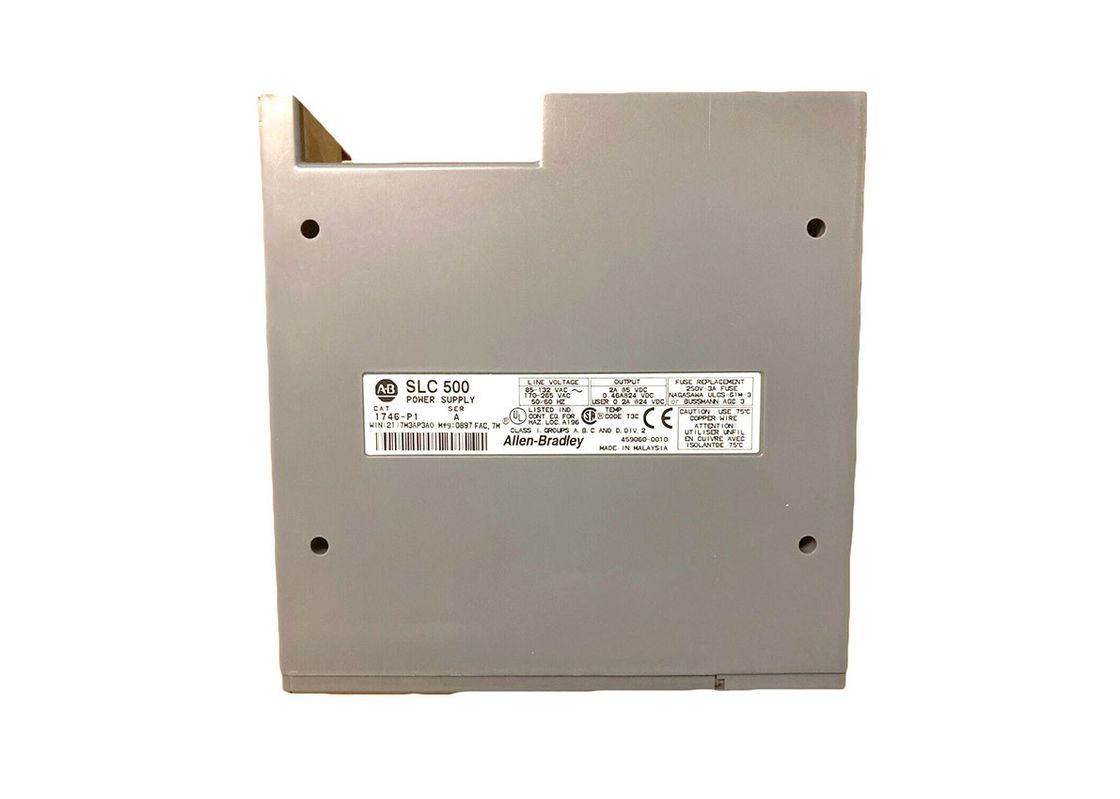

Para 1746-P1 a série A que é feita em Malásia, o processador central continua mas umas 24 paradas programadas do usuário da C.C. dos volts ocorrem e o procedimento de recuperação é corrigir a condição da sobrecarga. Quando o undervoltage acontece, a fonte de alimentação 1746-P1 continuará a operar por um curto período de tempo os controladores de SLC 500 e parará de fornecer o poder aos controladores quando as quedas de tensão da entrada abaixo da escala de funcionamento recomendada por uma época que seja mais longa do que o processador central sustentam o tempo. Para a fonte de alimentação 1746-P1, o processador central sustenta o tempo é a Senhora 20 a Senhora para a carga máxima e 3000 para nenhuma carga. As operações recomeçarão uma vez a fonte de alimentação obtêm a tensão de entrada normal.

O 1746-P1 é uma fonte de alimentação de SLC 500. Este componente programável da lógica (PLC) é um módulo necessário para operar uma cremalheira de SLC 500. Fornece o poder da placa traseira que é usado pela maioria de módulos unidos ao chassi para energizar cada circuitos elétricos para se tornar operável.

Este módulo de fonte de alimentação tem uma linha exigência da tensão 85 - 132/170 - 265 VAC com uma frequência de 47-63 hertz. Com exceção de fornecer a fonte de alimentação da placa traseira, este módulo é capaz de fornecer 18-30 VDC de tensão a corrente de 200 miliampères. Esta fonte de alimentação tem um fusível interno instalou que possa ser substituído com a número da peça de 1746-F1. Igualmente tem uma proteção usuário-fornecida da sobrecarga avaliou 15 ampères.

Através das fontes de alimentação, os controladores de SLC 500 são capazes do funcionamento mesmo se as gotas da fonte de alimentação da entrada abaixo do nível de tensão do funcionamento. Esta característica é sabida enquanto o processador central sustenta o tempo. O programa e os dados do I/O são varredura continuada por um período limitado. Se o retorno do poder ao nível de tensão normal, o processador pode continuar a se operar normalmente. Para 1746-P1, o tempo de posse do processador central é a Senhora 20 a Senhora na carga máxima e 3000 em nenhuma carga.

Esta fonte de alimentação é instalada no leftmost de um chassi de SLC 500. Se principal, expansão ou cremalheira remota do I/O, a posição de instalação é mesma. Somente uma (1) fonte de alimentação é necessário pelo chassi.
