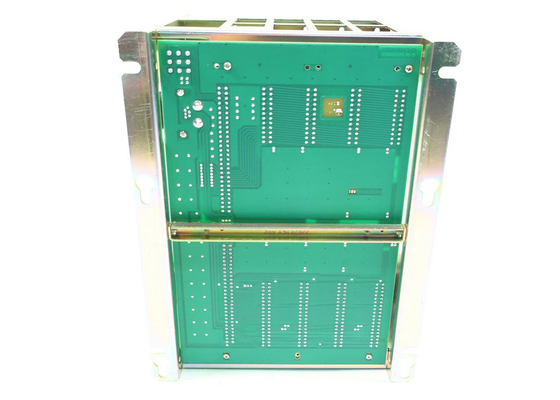

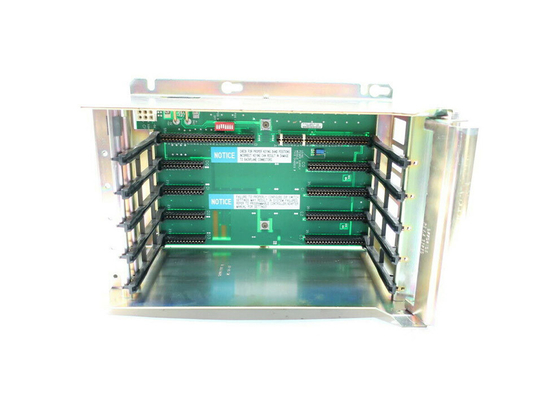

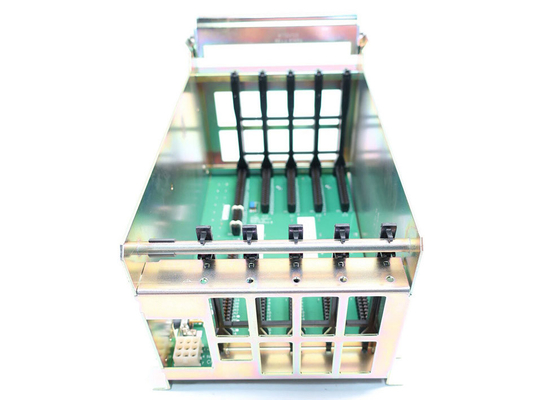

AB 1771-A1B, I/O Chasis do PLC 5, 4 entalhes, 16 ampères
Detalhes do produto:
| Lugar de origem: | EUA |
| Marca: | AB |
| Número do modelo: | 1771-A1B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Novo na caixa original |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Marca: | Ab | Modelo: | 1771-A1B |
|---|---|---|---|
| Tipo de módulo: | I/O Chasis | Número de entalhes do I/O do módulo: | 4 entalhes |
| Max Backplane Current (em 5 volts de C.C.): | 16 ampères | Tipo de montagem: | Painel traseiro |
| Vibração: | 2 g (em 10-500 Hertz) | Localização: | Autônomo |
| Destacar: | O PLC isolou o módulo de saída do relé,48VDC Digitas mim módulo de O,módulo de saída positivo da lógica de PLCs |
||
Descrição de produto
AB 1771-A1B, PLC 5 Chassis I / O, 4 slots, 16 Ampères
Especificações técnicas para o 1771-A1B
| Fabricante | Automatização Rockwell |
| Marca | AB |
| Número da peça/número do catálogo. | 1771-A1B |
| Tipo de módulo | Chassis de entrada/saída |
| Número de slots de entrada/saída do módulo | 4 Slots |
| Corrente de plano de fundo máxima (a 5 volts DC) | 16 amperes |
| Tipo de montagem | Painel traseiro |
| Tipo de compartimento | Estilo aberto |
| Choque operacional | 15 g |
| Choque não operativo | 30 g |
| Vibração | 2 g (a 10-500 Hertz) |
| Dimensões | 12.4 x 7,6 x 9,0 polegadas (315 x 193 x 229 mm) |
| Peso | 80,0 lb (3,6 kg) |
| Localização | Só para si |
| Dimensões | 3.5 x 6,5 x 2,0 polegadas (89 x 165 x 51 mm) |
Cerca de 1771-A1B
O 1771-A1B é um chassi AB PLC-5.
O chassi AB 1771-A1B é a espinha dorsal de todos os sistemas de controle programável AB PLC-5.Este chassi fornece um caminho de comunicação entre vários módulos de E/S e o controlador ou o módulo de adaptador de E/S. 1771-A1B é um gabinete universal e compacto para o processador, módulos de alimentação, módulos de adaptador de E/S local remoto e estendido e módulos de E/S.
O chassi 1771-A1B tem 4 slots para montagem de vários módulos.Os outros slots no chassi são compatíveis com módulos de comunicaçãoÉ crucial seguir as tabelas de compatibilidade para cada módulo PLC-5/1771. Por favor, note que o 1771-A1B faz parte da série B.-P7 e -PS7 podem ser montados na placa lateral esquerda do chassi 1771-A1B.
O chassi 1771-A1B é projetado para instalação em painel de montagem.de potência não superior a 50 W,, e fontes de alimentação externas que fornecem 6,5 a 16 amperes.
A maior corrente do plano traseiro para o 1771-A1B é de 16 amperios operando a 5 volts DC. O chassi 1771-A1B deve ser conectado a um barramento central de terra através de parafusos de aterragem localizados no chassi.A fonte de alimentação do chassi é configurada através do saltador de configuração.
O saltador tem duas posições: "N" - posição para a fonte de alimentação externa, e "Y" - posição para o módulo de alimentação ou processador com e uma fonte de alimentação integrada.O chassi 1771-A1B não pode ser alimentado simultaneamente por um módulo de alimentação e por uma fonte de alimentação externa..
